Утвержден и введен в действие

Постановлением Госстроя СССР

от 26 апреля 1982 г. N 106

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
УСТАНОВКИ КОМПАКТНЫЕ ДЛЯ ОЧИСТКИ ПОВЕРХНОСТНЫХ ВОД НА ПИТЬЕВЫЕ НУЖДЫ
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Compact treatment plants for surface potable water. Types, basic parameters and dimensions
ГОСТ 25297-82

Группа Ж21

ОКП 48 5910

Срок введения

с 1 января 1983 года

Разработан Министерством жилищно-коммунального хозяйства РСФСР.

Исполнители: Л.М. Перлина, канд. техн. наук (руководитель темы); В.М. Корабельников, канд. техн. наук; Э.М. Михайлова; Е.А. Артемов; Б.В. Тамбовцев.

Внесен Министерством жилищно-коммунального хозяйства РСФСР.

Член Коллегии К.К. Клопотов.

Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 26 апреля 1982 г. N 106.

1. Настоящий стандарт распространяется на компактные установки заводского изготовления, работающие по реагентной (Р) и безреагентной (БР) схемам, предназначенные для очистки поверхностных вод с целью их использования в системах хозяйственно-питьевого водоснабжения.

2. Типы, основные размеры и параметры установок в зависимости от метода обработки воды и производительности должны соответствовать указанным в таблице и на чертеже.

------------T------T----------T------T------T-----------------------------------------------------------------------------------------

    Типы    ¦Произ-¦Рабочее   ¦Метал-¦Потре-¦                                       Основное оборудование

  установок ¦води- ¦давление, ¦лоем- ¦бляе- ¦

            ¦тель- ¦МПа       ¦кость,¦мая   +--------------------------------------T--------------------------------T-----------------

            ¦ность,¦(кгс/см2),¦т, не ¦мощ-  ¦         Трубчатый отстойник          ¦          Скорый фильтр         ¦ Сетчатый фильтр

            ¦м3/сут¦не более  ¦более ¦ность,¦                                      ¦                                ¦

            ¦      ¦          ¦      ¦кВт,  +-----T----T------T------T-------T-----+-----T----T------T------T-------+-----T-----T-----

            ¦      ¦          ¦      ¦не    ¦Коли-¦Диа-¦Высо- ¦Длина ¦Диаметр¦Угол ¦Коли-¦Диа-¦Высо- ¦Высо- ¦Круп-  ¦Коли-¦Диа- ¦Высо-

            ¦      ¦          ¦      ¦более ¦чест-¦метр¦та H ,¦труб- ¦трубок ¦нак- ¦чест-¦метр¦та H ,¦та    ¦ность  ¦чест-¦метр ¦та

            ¦      ¦          ¦      ¦      ¦во,  ¦D , ¦    1 ¦чатого¦d , мм ¦лона ¦во,  ¦D , ¦    2 ¦филь- ¦зерен  ¦во,  ¦D ,  ¦H ,

            ¦      ¦          ¦      ¦      ¦шт.  ¦ 1  ¦м     ¦эле-  ¦ 1     ¦альфа¦шт.  ¦ 2  ¦м     ¦трую- ¦загру- ¦шт.  ¦ 3   ¦ 4

            ¦      ¦          ¦      ¦      ¦     ¦м   ¦      ¦мента ¦       ¦     ¦     ¦м   ¦      ¦щей   ¦зки d ,¦     ¦м    ¦м

            ¦      ¦          ¦      ¦      ¦     ¦    ¦      ¦l, м  ¦       ¦     ¦     ¦    ¦      ¦загру-¦     2 ¦     ¦     ¦

            ¦      ¦          ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦зки   ¦мм     ¦     ¦     ¦

            ¦      ¦          ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦H , м ¦       ¦     ¦     ¦

            ¦      ¦          ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦ 3    ¦       ¦     ¦     ¦

------T-----+------+----------+------+------+-----+----+------+------+-------+-----+-----+----+------+------+-------+-----+-----+-----

При   ¦Струя¦100   ¦0,3       ¦2,8   ¦1,5   ¦1    ¦1   ¦4,7   ¦2,0   ¦40 - 80¦60°  ¦1    ¦1,0 ¦4,0   ¦1,5   ¦0,8 - 2¦1    ¦0,35 ¦0,6

работе¦100Р ¦      ¦(3)       ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

по    ¦     ¦      ¦          ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

реа-  ¦Струя¦200   ¦0,3       ¦4,8   ¦2,3   ¦2    ¦1   ¦4,7   ¦2,0   ¦40 - 80¦60   ¦2    ¦1,0 ¦4,0   ¦1,5   ¦0,8 - 2¦1    ¦0,35 ¦0,6

гент- ¦200Р ¦      ¦(3)       ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

ной   ¦     ¦      ¦          ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

схеме ¦Струя¦400   ¦0,3       ¦5,1   ¦4,8   ¦1    ¦2   ¦5,0   ¦2,0   ¦40 - 80¦60   ¦1    ¦2,0 ¦4,3   ¦1,5   ¦0,8 - 2¦1    ¦0,4  ¦0,75

      ¦400Р ¦      ¦(3)       ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

      ¦     ¦      ¦          ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

      ¦Струя¦800   ¦0,3       ¦10,2  ¦8,3   ¦2    ¦2   ¦5,0   ¦2,0   ¦40 - 80¦60   ¦2    ¦2,0 ¦4,3   ¦1,5   ¦0,8 - 2¦1    ¦0,4  ¦0,75

      ¦800Р ¦      ¦(3)       ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

------+-----+------+----------+------+------+-----+----+------+------+-------+-----+-----+----+------+------+-------+-----+-----+-----

При   ¦Струя¦25    ¦0,3       ¦2,8   ¦0,8   ¦1    ¦1   ¦4,7   ¦2,0   ¦40 - 80¦60   ¦1    ¦1,0 ¦4,0   ¦1,5   ¦0,3 - 1¦1    ¦0,35 ¦0,6

работе¦25БР ¦      ¦(3)       ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

по    ¦     ¦      ¦          ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

без-  ¦Струя¦50    ¦0,3       ¦4,8   ¦1,0   ¦2    ¦1   ¦4,7   ¦2,0   ¦40 - 80¦60   ¦2    ¦1,0 ¦4,0   ¦1,5   ¦0,3 - 1¦1    ¦0,35 ¦0,6

реа-  ¦50БР ¦      ¦(3)       ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

гент- ¦     ¦      ¦          ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

ной   ¦Струя¦100   ¦0,3       ¦5,1   ¦1,2   ¦1    ¦2   ¦5,0   ¦2,0   ¦40 - 80¦60   ¦1    ¦2,0 ¦4,3   ¦1,5   ¦0,3 - 1¦1    ¦0,4  ¦0,75

схеме ¦100БР¦      ¦(3)       ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

      ¦     ¦      ¦          ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

      ¦Струя¦200   ¦0,3       ¦10,2  ¦2,1   ¦2    ¦2   ¦5,0   ¦2,0   ¦40 - 80¦60   ¦2    ¦2,0 ¦4,3   ¦1,5   ¦0,3 - 1¦1    ¦0,4  ¦0,75

      ¦200БР¦      ¦(3)       ¦      ¦      ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦    ¦      ¦      ¦       ¦     ¦     ¦

Продолжение

--------------T----------------------------------T----------------------------------T---------------------

Типы установок¦        Блок коагулирования       ¦        Блок обеззараживания      ¦  Насос подачи воды

              +-------------T--------------------+-------------T--------------------+-----T-------T------

              ¦   Баки для  ¦      Дозатор       ¦   Баки для  ¦      Дозатор       ¦Коли-¦Подача,¦Напор,

              ¦   раствора  ¦                    ¦   раствора  ¦                    ¦чест-¦м3/ч,  ¦м, не

              ¦             ¦                    ¦             ¦                    ¦во,  ¦не     ¦менее

              +-----T-------+-----T-------T------+-----T-------+-----T-------T------+шт.  ¦менее  ¦

              ¦Коли-¦Вмести-¦Коли-¦Подача,¦Напор,¦Коли-¦Вмести-¦Коли-¦Подача,¦Напор,¦     ¦       ¦

              ¦чест-¦мость, ¦чест-¦л/ч    ¦м, не ¦чест-¦мость, ¦чест-¦л/ч    ¦м, не ¦     ¦       ¦

              ¦во,  ¦м3     ¦во,  ¦       ¦менее ¦во,  ¦м3     ¦во,  ¦       ¦менее ¦     ¦       ¦

              ¦шт.  ¦       ¦шт.  ¦       ¦      ¦шт.  ¦       ¦шт.  ¦       ¦      ¦     ¦       ¦

-------T------+-----+-------+-----+-------+------+-----+-------+-----+-------+------+-----+-------+------

При ра-¦Струя ¦1    ¦0,32   ¦2    ¦1 - 5  ¦50    ¦1    ¦0,32   ¦1    ¦1 - 5  ¦50    ¦2    ¦6,0    ¦35

боте по¦100Р  ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦

реа-   ¦Струя ¦1    ¦0,32   ¦2    ¦2 - 10 ¦50    ¦1    ¦0,32   ¦1    ¦2 - 10 ¦50    ¦2    ¦12,0   ¦35

гент-  ¦200Р  ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦

ной    ¦Струя ¦1    ¦2,0    ¦2    ¦4 - 20 ¦50    ¦1    ¦2,0    ¦1    ¦4 - 20 ¦50    ¦2    ¦18,0   ¦35

схеме  ¦400Р  ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦

       ¦Струя ¦1    ¦2,0    ¦2    ¦8 - 40 ¦50    ¦1    ¦2,0    ¦1    ¦8 - 40 ¦50    ¦2    ¦24,0   ¦35

       ¦800Р  ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦

-------+------+-----+-------+-----+-------+------+-----+-------+-----+-------+------+-----+-------+------

При    ¦Струя ¦-    ¦-      ¦-    ¦-      ¦-     ¦1    ¦0,32   ¦2    ¦0,5 - 1¦50    ¦2    ¦1,5    ¦35

работе ¦25БР  ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦

по     ¦Струя ¦-    ¦-      ¦-    ¦-      ¦-     ¦1    ¦0,32   ¦2    ¦1 - 5  ¦50    ¦2    ¦3,0    ¦35

без-   ¦50БР  ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦

реа-   ¦Струя ¦-    ¦-      ¦-    ¦-      ¦-     ¦1    ¦0,32   ¦2    ¦2 - 10 ¦50    ¦2    ¦4,5    ¦35

гент-  ¦100БР ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦

ной    ¦Струя ¦-    ¦-      ¦-    ¦-      ¦-     ¦1    ¦2,0    ¦2    ¦4 - 20 ¦50    ¦2    ¦6,0    ¦35

схеме  ¦200БР ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦     ¦       ¦      ¦     ¦       ¦

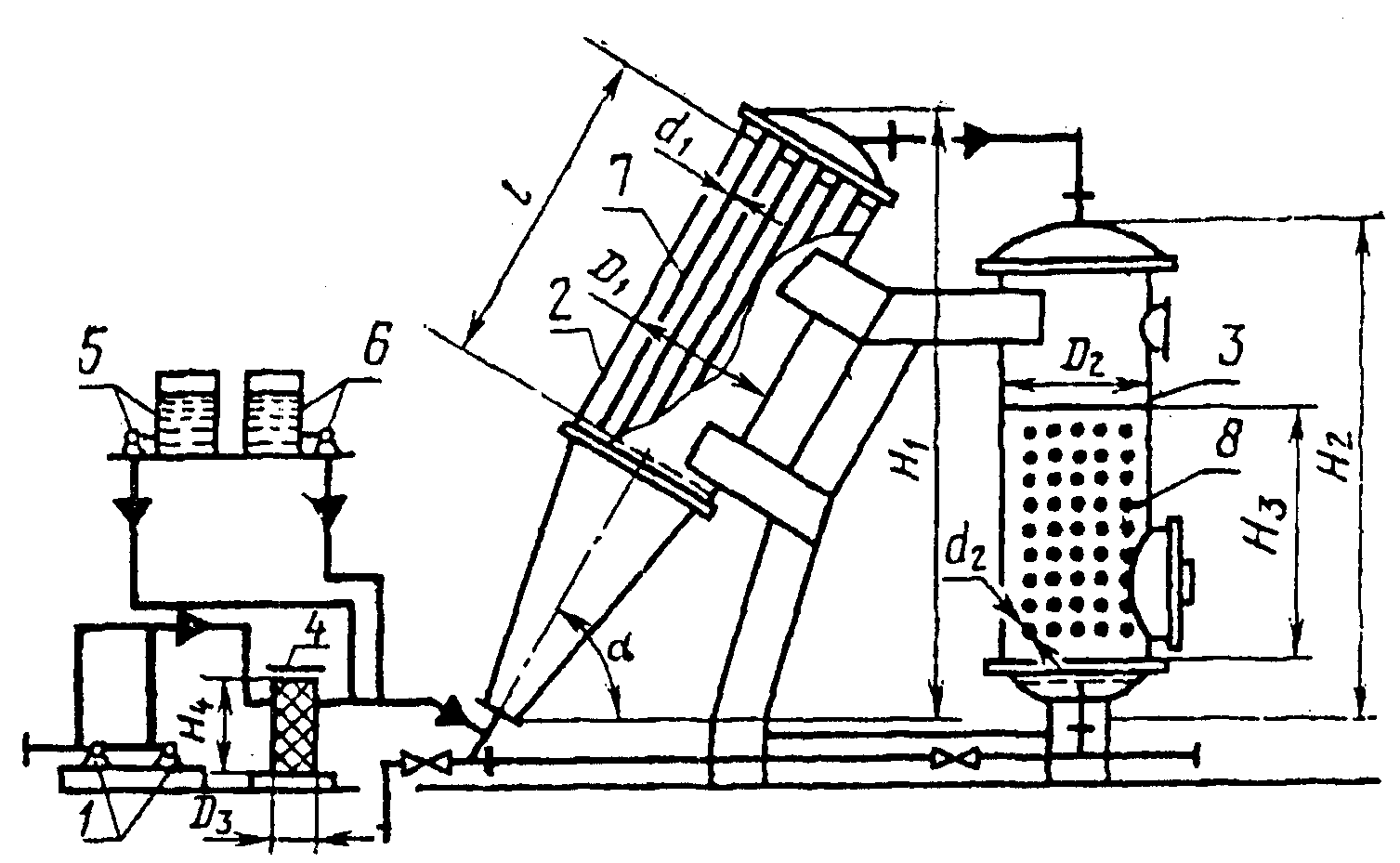

1 - насосы подачи воды; 2 - трубчатый отстойник; 3 - скорый фильтр; 4 - сетчатый фильтр; 5 - блок коагулирования воды; 6 - блок обеззараживания воды; 7 - трубчатые элементы отстойника; 8 - загрузка скорого фильтра

3. Основными элементами установок являются:

насосы подачи воды, трубчатый отстойник, скорый фильтр, сетчатый фильтр, блок обеззараживания воды и блок коагулирования воды.

4. Установки должны изготавливаться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

5. Для изготовления установок и при их эксплуатации должны применяться материалы и реагенты, разрешенные Минздравом СССР для применения в практике хозяйственно-питьевого водоснабжения.

6. Трубчатые отстойники, скорые и сетчатые фильтры, баки для растворов реагентов должны изготавливаться из углеродистой стали обыкновенного качества по ГОСТ 380-71.

7. Баки для растворов реагентов должны иметь внутреннее антикоррозионное покрытие.

8. Оборудование установок следует размещать в соответствии с проектом их привязки, выполненным для данного конкретного объекта.

В зависимости от конкретных условий привязки установки насосы подачи воды могут не предусматриваться.

9. При работе установки по реагентной схеме мутность исходной (поверхностной) воды не должна превышать 1000 мг/л, цветность 300°, при работе по безреагентной схеме - соответственно 100 мг/л и 40°.

При больших значениях мутности и цветности воды необходимо производить предварительную ее очистку до указанных пределов.

10. Очищенная на установках вода должна соответствовать требованиям ГОСТ 2874-73.

11. Дозы реагентов (коагулянт, хлорреагент) устанавливаются для различных периодов года в зависимости от качества исходной (обрабатываемой) воды в соответствии с действующими методиками и корректируются в период наладки и эксплуатации установок.

12. Периодичность и режим промывки скорого фильтра, отстойника и сетчатого фильтра устанавливаются в зависимости от местных условий в соответствии с действующими нормативно-техническими документами и уточняются в процессе наладки и эксплуатации.
