Утвержден и введен в действие

Постановлением Госстандарта СССР

от 1 августа 1968 г. N 1204

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. АНТЕННЫ И РАДИОСТАНЦИИ
Unified system of design documentation. Graphical symbols in diagrams. Aerials and radio sets
ГОСТ 2.735-68
(в ред. Изменения N 1, утв. в июне 1984 г., Изменения N 2, утв. в апреле 1987 г., Изменения N 3, утв. в марте 1989 г., Изменения N 4, утв. в марте 1994 г.)

Группа Т52

Дата введения

1 января 1971 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР.

Разработчики: В.Р. Верченко, Ю.И. Степанов, Е.Г. Старожилец, В.С. Мурашов, Г.Г. Геворкян, Л.С. Крупальник, Г.Н. Гранатович, В.А. Смирнова, Е.В. Пурижинская, Ю.Б. Карлинский, В.Г. Черткова, Г.С. Плис, Ю.П. Лейчик.

2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 01.08.1968 N 1204.

3. Взамен ГОСТ 7624-62 в части разд. 15.

4. Ссылочные нормативно-технические документы

----------------------------------------T-------------------------

Обозначение НТД, на который дана ссылка ¦ Номер пункта

----------------------------------------+-------------------------

ГОСТ 2.721-74 ¦1, табл. 1, п. 1,

¦примечание 1

5. Издание (февраль 2005 г.) с Изменениями N 1, 2, 3, 4, утвержденными в июне 1984 г., апреле 1987 г., марте 1989 г., марте 1994 г. (ИУС 11-84, 7-87, 6-89, 5-94).

1а. Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения антенн и радиостанций.

(Введен дополнительно, Изм. N 1, 3).

1. Общие обозначения антенн и радиостанций приведены в табл. 1.

Таблица 1

---------------------------------------------------T--------------

Наименование ¦ Обозначение

---------------------------------------------------+--------------

1. Антенна: ¦

а) несимметричная ¦ Рисунок

б) симметричная ¦ Рисунок

Примечания. 1. Если необходимо уточнить ¦

назначение антенны, характер движения главного ¦

лепестка диаграммы направленности, тип поляризации ¦

и т.д., то используют следующие знаки: ¦

а) прием и передача ¦

передача ¦по ГОСТ 2.721

прием ¦по ГОСТ 2.721

передача и прием попеременно ¦по ГОСТ 2.721

передача и прием одновременно ¦по ГОСТ 2.721

б) характер движения главного лепестка диаграммы ¦

направленности: ¦

вращение в одном направлении ¦ Рисунок

вращение в обоих направлениях ¦ Рисунок

качание ¦ Рисунок

в) тип поляризации: ¦

линейная горизонтальная ¦ Рисунок

линейная вертикальная ¦ Рисунок

круговая ¦ Рисунок

круговая правая ¦ Рисунок

круговая левая ¦ Рисунок

эллиптическая ¦ Рисунок

эллиптическая правая ¦ Рисунок

эллиптическая левая ¦ Рисунок

г) эскиз распределения поля ¦ Рисунок

д) направленность: ¦

постоянная по азимуту ¦ Рисунок

постоянная по высоте (углу возвышения) ¦ Рисунок

постоянная по азимуту и высоте ¦ Рисунок

переменная по азимуту ¦ Рисунок

переменная по высоте ¦ Рисунок

радиогониометрическая (радиомаяк). ¦ Рисунок

2. Допускается рядом с обозначением антенны ¦ Рисунок

помещать изображение главного лепестка диаграммы ¦

направленности: ¦

главный лепесток диаграммы направленности ¦ Рисунок

в горизонтальной плоскости ¦

главный лепесток диаграммы направленности ¦ Рисунок

в вертикальной плоскости ¦

При необходимости рядом с обозначением главного ¦

лепестка диаграммы направленности указывают данные ¦

о ширине на определенном уровне измерения, ¦

например: ¦

ширина главного лепестка измерена на одном уровне¦ Рисунок

ширина главного лепестка измерена на двух уровнях¦

1а. Радиостанция ¦ Рисунок

1б. Передающая радиостанция ¦ Рисунок

1в. Приемная радиостанция ¦ Рисунок

2. Примеры построения общих обозначений антенн ¦ Рисунок

с пояснительными данными: ¦

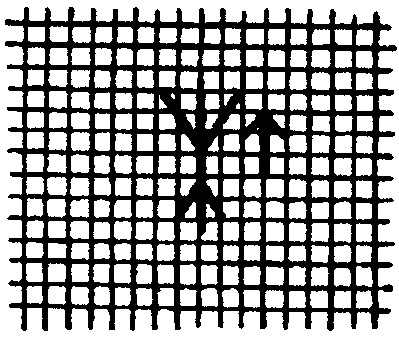

а) антенна передающая с вертикальной поляризацией¦ Рисунок

б) антенна приемо-передающая с горизонтальной ¦ Рисунок

линейной поляризацией ¦

Примечание. При вертикальной поляризации стрелка ¦

должна быть параллельна средней линии обозначения ¦

антенны, а при горизонтальной поляризации - ¦

перпендикулярна ей ¦

в) антенна приемная с круговой поляризацией ¦ Рисунок

г) антенна с постоянной направленностью ¦ Рисунок

по азимуту и высоте ¦

д) антенна передающая с постоянной ¦ Рисунок

направленностью по азимуту и горизонтальной ¦

линейной поляризацией ¦

е) антенна с переменной направленностью: ¦

по высоте ¦ Рисунок

по азимуту ¦ Рисунок

ж) антенна радиогониометрическая (радиомаяк) ¦ Рисунок

з) антенна вращающаяся ¦ Рисунок

и) антенна с постоянной направленностью по ¦ Рисунок

азимуту и вертикальной поляризацией; главный ¦

лепесток диаграммы направленности расположен ¦

горизонтально ¦

к) антенна приемо-передающая с вращением ¦ Рисунок

в горизонтальной и качанием в вертикальной ¦

плоскостях (с вращением по азимуту и качанием ¦

-1 ¦

по высоте), например, со скоростью вращения 4S ¦

и качанием на угол от 0 до 57° за секунду ¦

3. Противовес ¦ Рисунок

(Измененная редакция, Изм. N 2, 3, 4).

2. Обозначения конкретных разновидностей антенн и антенных устройств приведены в табл. 2.

Таблица 2

---------------------------------------------------T--------------

Наименование ¦ Обозначение

---------------------------------------------------+--------------

1. Вибратор несимметричный ¦ Рисунок

2. Вибратор несимметричный шунтового питания ¦ Рисунок

3. Антенна Т-образная ¦ Рисунок

4. Антенна Г-образная ¦ Рисунок

5. Антенна наклонная ¦ Рисунок

Примечание. Допускается указывать количество ¦ Рисунок

лучей, например, антенна наклонная шестилучевая ¦

6. Антенна зонтичная ¦ Рисунок

7. Антенна пассивная радиорелейной станции ¦ Рисунок

8. Антенна турникетная ¦ Рисунок

9. Антенна с ферромагнитным сердечником ¦

(например, ферритовым): ¦

а) с одной обмоткой ¦ Рисунок

б) с двумя подстраиваемыми обмотками ¦ Рисунок

Примечание. Допускается общее обозначение ¦

антенны не указывать, если это не вызовет ¦

недоразумений ¦

10. Антенна рамочная ¦ Рисунок

11. Антенна рамочная балансная ¦ Рисунок

12. Антенна рамочная пересекающаяся ¦ Рисунок

13. Антенна Эдкока ¦ Рисунок

14. Антенна ромбическая, например, с резистором ¦ Рисунок

15. Антенна ромбическая двоичная ¦ Рисунок

16. Антенна поручневая ¦ Рисунок

17. Антенна выбросная ¦ Рисунок

18. Вибратор симметричный ¦ Рисунок

19. Антенна квадратная ¦ Рисунок

20. Антенна уголковая дипольная ¦ Рисунок

21. Антенна уголковая шунтовая ¦ Рисунок

22. Антенна уголковая наклонная ¦ Рисунок

23. Вибратор петлевой ¦ Рисунок

24. Вибратор шунтового питания: ¦

а) симметричный ¦ Рисунок

б) петлевой ¦ Рисунок

25. Устройство симметрирующее ¦ Рисунок

Например, петлевой вибратор с питанием через ¦ Рисунок

коаксиальную линию и с симметрирующим устройством ¦

26. Вибратор петлевой с тремя директорами и одним¦ Рисунок

рефлектором ¦

27. Антенна синфазная из симметричных вибраторов ¦ Рисунок

Примечание. Для изображения синфазной антенны ¦ Рисунок

с логарифмической периодической структурой ¦

используют следующее обозначение ¦

28. Антенна синфазная диапазонная ¦ Рисунок

29. Антенна бегущей волны ¦ Рисунок

30. Антенна рупорная, питаемая прямоугольным ¦ Рисунок

волноводом ¦

31. Антенна щелевая: ¦

а) с продольными щелями, питаемая коаксиальной ¦ Рисунок

линией с одного конца ¦

б) с поперечными щелями, питаемая волноводом ¦ Рисунок

в центре ¦

32. Антенна щелевая: ¦

а) пазовая ¦ Рисунок

б) кольцевая ¦ Рисунок

в) дисковая ¦ Рисунок

33. Антенна биконическая, питаемая коаксиальной ¦ Рисунок

линией ¦

34. Антенна диск-коническая, питаемая коаксиаль- ¦ Рисунок

ной линией ¦

35. Антенна диэлектрическая (например, конусная) ¦ Рисунок

Примечание. Обозначение должно упрощенно ¦

воспроизводить внешнюю форму диэлектрического ¦

стержня ¦

36. Антенна спиральная с экраном, питаемая ¦ Рисунок

коаксиальной линией ¦

Примечание. Для изображения спиральной антенны ¦ Рисунок

с уменьшающимся диаметром витков (коническая,¦

логарифмическая) используют следующее обозначение ¦

37. Антенна, питаемая коаксиальной линией: ¦

а) униполярная ¦ Рисунок

б) униполярная с коническим противовесом ¦ Рисунок

в) униполярная с радиальным противовесом ¦ Рисунок

38. Антенна спирально-рупорная, питаемая ¦ Рисунок

коаксиальной линией ¦

39. Фильтр поляризационный ¦ Рисунок

40. Преобразователь поляризации ¦ Рисунок

41. Рефлектор: ¦

а) стержневой или плоский ¦ Рисунок

б) криволинейный (параболоид, сфера, ¦ Рисунок

параболический и круговой цилиндры, сложный ¦

криволинейный рефлектор и т.п.) ¦

в) уголковый ¦ Рисунок

г) плоскопараболический ("сыр") ¦ Рисунок

Примечания. 1. При построении схем антенных ¦

устройств обозначение рефлектора допускается ¦

поворачивать на любой угол. ¦

2. При изображении рефлекторов с частотно- ¦

избирательными свойствами допускается указывать ¦

диапазон частот, в котором сохраняются его ¦

отражающие свойства ¦

42. Преобразователь поляризации с рефлектором: ¦

а) плоским ¦ Рисунок

б) криволинейным ¦ Рисунок

43. Линза (например, двояковыпуклая): ¦

а) металлопластинчатая ¦ Рисунок

б) диэлектрическая ¦ Рисунок

Примечание. Обозначение должно упрощенно ¦

воспроизводить внешнюю форму линзы ¦

44. Линия поверхностной волны ¦ Рисунок

45. Покрытие поглощающее ¦ Рисунок

46. Антенна с криволинейным рефлектором ¦ Рисунок

и рупорным облучателем ¦

46а. Антенна с криволинейным рефлектором, ¦ Рисунок

питаемая прямоугольным волноводом ¦

47. Антенна с криволинейным рефлектором ¦ Рисунок

и симметричным вибратором, питаемая коаксиальной ¦

линией ¦

48. Антенна с уголковым рефлектором ¦ Рисунок

и симметричным вибратором ¦

49. Антенна рупорно-линзовая (например, ¦ Рисунок

с металлопластинчатой линзой), питаемая ¦

прямоугольным волноводом ¦

50. Антенна с плоскопараболическим рефлектором ¦ Рисунок

и рупорным облучателем, питаемая прямоугольным ¦

волноводом ¦

51. Антенна рупорно-параболическая, питаемая ¦ Рисунок

круглым волноводом ¦

52. Линия поверхностной волны (замедляющая ¦ Рисунок

структуру) с возбуждающим рупором ¦

53. Антенна рупорная с поглощающим покрытием ¦ Рисунок

54. Антенна цилиндрическая ¦ Рисунок

Примечания к пп. 1 - 54. 1. Допускается изобра- ¦

жать сложные антенные системы в аксонометрической ¦

проекции, например: ¦

а) система антенная синфазная ¦ Рисунок

б) рефлектор плоский ¦ Рисунок

в) цилиндр параболический ¦ Рисунок

2. Если необходимо указать тип антенны, ¦

обозначение которой не установлено настоящим ¦

стандартом, допускается наименование типа антенны ¦

привести рядом с общим обозначением ¦

(Измененная редакция, Изм. N 1, 3).

3. Обозначения радиостанций приведены в табл. 3.

Таблица 3

----------------------------------------------------T-------------

Наименование ¦ Обозначение

----------------------------------------------------+-------------

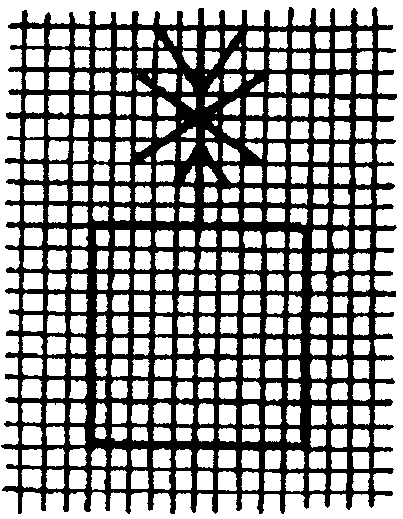

1. Главная радиостанция ¦ Рисунок

2. Радиостанция с ручным управлением ¦ Рисунок

3. Радиостанция с автоматическим управлением ¦ Рисунок

4. Пассивная радиостанция (станция радиорелейная) ¦ Рисунок

5. Космическая радиостанция ¦ Рисунок

6. Космическая активная радиостанция ¦ Рисунок

7. Космическая пассивная радиостанция ¦ Рисунок

8. Космическая радиостанция на летающих объектах ¦ Рисунок

с одновременным приемом и передачей на две антенны ¦

9. Наземная радиостанция космического назначения ¦ Рисунок

10. Наземная радиостанция только для слежения ¦ Рисунок

за космической радиостанцией (например, ¦

с параболической антенной) ¦

11. Переносная радиостанция с попеременным ¦ Рисунок

приемом и передачей на одной и той же антенне ¦

12. Передвижная радиостанция на рельсах с одно- ¦ Рисунок

временным приемом и передачей на двух антеннах ¦

13. Передвижная нерельсовая радиостанция с одно- ¦ Рисунок

временным приемом и передачей на двух антеннах ¦

14. Радиостанция на плавающих объектах с одно- ¦ Рисунок

временным приемом и передачей на одной и той же ¦

антенне ¦

15. Радиостанция на летающих объектах с одно- ¦ Рисунок

временным приемом и передачей на одной и той же ¦

антенне ¦

16. Радиорелейная станция с приемом и передачей ¦ Рисунок

на разных частотах ¦

17. Пеленгующая станция ¦ Рисунок

18. Радиомаяк ¦ Рисунок

19. Передающая радиостанция с постоянной ¦ Рисунок

направленностью излучения по азимуту ¦

20. Приемная радиостанция с переменной ¦ Рисунок

направленностью излучения по азимуту ¦

4. Соотношения размеров (в модульной сетке) условных графических обозначений даны в Приложении.

Приложение

Справочное

СООТНОШЕНИЕ РАЗМЕРОВ (В МОДУЛЬНОЙ СЕТКЕ) УСЛОВНЫХ ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ

Таблица 4

------------------------------------------T-----------------------

Наименование ¦ Обозначение

------------------------------------------+-----------------------

1. Передающая антенна с вертикальной

линейной поляризацией

2. Радиомаяк

3, 4, Приложение. (Введены дополнительно, Изм. N 3).

Скачать:

ГОСТ 2.735-68. Единая система конструкторской документации. Обозначения условные графические в схемах. Антенны и радиостанции
