Утвержден

Минсвязи РФ

19 июня 2000 года

СОСТАВ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ НА ЗАКОНЧЕННЫЕ СТРОИТЕЛЬСТВОМ ЛИНЕЙНЫЕ СООРУЖЕНИЯ МАГИСТРАЛЬНЫХ И ВНУТРИЗОНОВЫХ ВОЛН
РД 45.156-2000

Предисловие

1. Разработан АОЗТ "Межгорсвязьстрой" совместно с ОАО "Ростелеком" и ЩУ ОАО "Ростелеком".

Внесен Департаментом электросвязи Министерства Российской Федерации по связи и информатизации.

2. Утвержден Министерством Российской Федерации по связи и информатизации 19.06.2000.

3. Введен в действие Письмом Министерства Российской Федерации по связи и информатизации от 22.06.2000 N 3636.

4. Введен впервые.

ПАСПОРТ ТРАССЫ

(индекс)

ВОЛП _________________

Паспорт трассы. Опись документов

---T------------------------------T------T------T-------------------------¬

¦ ¦ Наименование документа ¦Кол-во¦Номера¦ Примечания ¦

¦ ¦ ¦листов¦границ¦ ¦

+--+------------------------------+------+------+-------------------------+

¦2 ¦Титульный лист паспорта ¦ ¦ ¦ ¦

¦ ¦трассы. ¦ ¦ ¦ ¦

+--+------------------------------+------+------+-------------------------+

¦3 ¦Скелетная схема ВОЛП и ¦ ¦ ¦ ¦

¦ ¦основные данные цепей кабеля. ¦ ¦ ¦ ¦

+--+------------------------------+------+------+-------------------------+

¦4 ¦Схема размещения строительных ¦ ¦ ¦С указанием нарастающей ¦

¦ ¦длин и смонтированных муфт ¦ ¦ ¦физической и оптической ¦

¦ ¦на участке между оконечными ¦ ¦ ¦длины ВОК с обоих концов ¦

¦ ¦пунктами ВОЛП. ¦ ¦ ¦участка. ¦

+--+------------------------------+------+------+-------------------------+

¦5 ¦Скелетная схема размещения ¦ ¦ ¦С отметками ¦

¦ ¦строительных длин кабеля ¦ ¦ ¦по нарастающей физической¦

¦ ¦и смонтированных муфт ¦ ¦ ¦длины кабеля. ¦

¦ ¦на участках. ¦ ¦ ¦ ¦

+--+------------------------------+------+------+-------------------------+

¦6 ¦Схемы распределения ОВ на ¦ ¦ ¦ ¦

¦ ¦кассетах разветвительных муфт.¦ ¦ ¦ ¦

+--+------------------------------+------+------+-------------------------+

¦7 ¦Схемы расшивки кабеля на ¦ ¦ ¦ ¦

¦ ¦оптических стойках в пунктах. ¦ ¦ ¦ ¦

+--+------------------------------+------+------+-------------------------+

¦8 ¦Схемы расшивки кабеля на ¦ ¦ ¦ ¦

¦ ¦оптических стойках на участке.¦ ¦ ¦ ¦

+--+------------------------------+------+------+-------------------------+

¦9 ¦Планы ввода кабелей в ОП. ¦ ¦ ¦ ¦

+--+------------------------------+------+------+-------------------------+

¦10¦Схема заземления бронепокровов¦ ¦ ¦ ¦

¦ ¦ВОК в шахтах ОП. ¦ ¦ ¦ ¦

+--+------------------------------+------+------+-------------------------+

¦11¦Планы ввода кабелей в НРП с ¦ ¦ ¦Включая кабели ¦

¦ ¦привязкой контуров заземлений.¦ ¦ ¦энергоснабжения. ¦

+--+------------------------------+------+------+-------------------------+

¦12¦Планы размещения оборудования ¦ ¦ ¦ ¦

¦ ¦и стоек аппаратуры в пунктах. ¦ ¦ ¦ ¦

+--+------------------------------+------+------+-------------------------+

¦13¦Монтажные схемы участков ¦ ¦ ¦С указанием оптической ¦

¦ ¦регенерации. ¦ ¦ ¦и физической длины ВОК ¦

¦ ¦ ¦ ¦ ¦между смежными муфтами. ¦

+--+------------------------------+------+------+-------------------------+

¦14¦Ведомость проложенных ¦ ¦ ¦ ¦

¦ ¦строительных длин ВОК. ¦ ¦ ¦ ¦

+--+------------------------------+------+------+-------------------------+

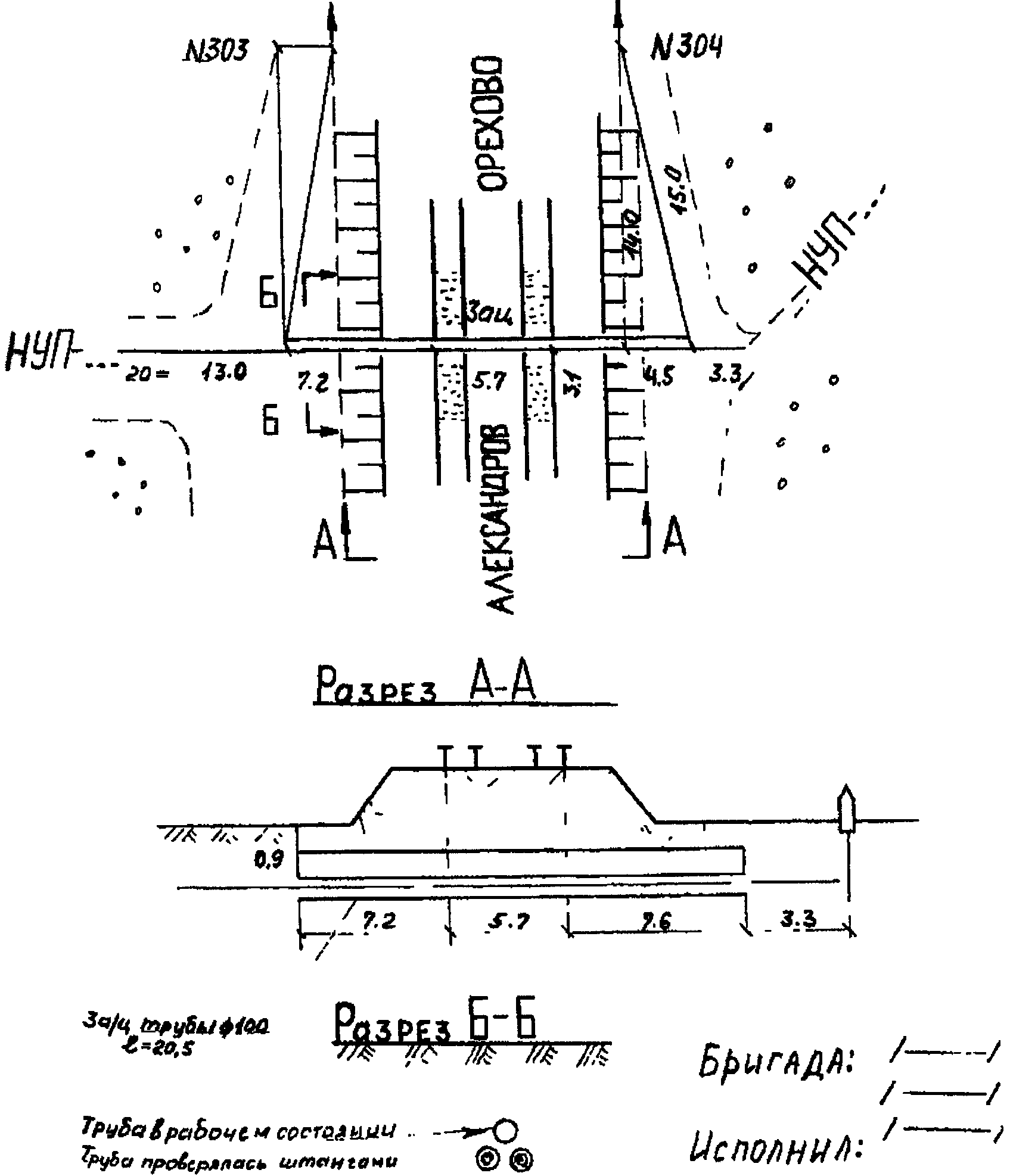

¦15¦Откорректированные после ¦ ¦ ¦(чертежи кабельных ¦

¦ ¦прокладки и монтажа кабеля ¦ ¦ ¦переходов через ¦

¦ ¦рабочие чертежи проектной ¦ ¦ ¦автомобильные и железные ¦

¦ ¦документации, уличные чертежи ¦ ¦ ¦дороги подшиваются сразу ¦

¦ ¦и планшеты. ¦ ¦ ¦за соответствующим ¦

¦ ¦ ¦ ¦ ¦планшетом). ¦

+--+------------------------------+------+------+-------------------------+

¦16¦Картограммы глубины залегания ¦ ¦ ¦ ¦

¦ ¦кабеля и сигнально-предупреди-¦ ¦ ¦ ¦

¦ ¦тельной ленты по участкам. ¦ ¦ ¦ ¦

L--+------------------------------+------+------+--------------------------

--------------T--------------T----------------T--------------T------------¬

¦ Составил: ¦ (должность) ¦(Фамилия, И.О.) ¦ (подпись) ¦ (дата) ¦

L-------------+--------------+----------------+--------------+-------------

(индекс)

ВОЛП ________________

Строительно-монтажная организация-генподрядчик: _______________________

ПАСПОРТ ТРАССЫ

магистральной (внутризоновой) кабельной линии связи

на участке ОП "А" - ОП "Б"

------------

(индекс)

магистрали ------------

Марка кабеля - ______________________________________.

Длина трассы - ______________________________________ км.

Длина кабеля (всего) _________________________________ км; в том числе:

в грунте ____________________________________________ км;

в канализации _______________________________________ км;

под водой ___________________________________________ км.

Год прокладки кабеля - _____________

Паспорт составлен - _______ (дата) _________

Ответственный представитель генподрядчика:

(должность) (подпись) (Ф.И.О.)

--------------------- ------------------- -----------------------------

Ответственный исполнитель:

(должность) (подпись) (Ф.И.О.)

--------------------- ------------------- -----------------------------

(номер заказа)

Объект: --------------------

(наименование организации)

Подрядчик: ---------------------------------------

(индекс)

ВОЛП ______________

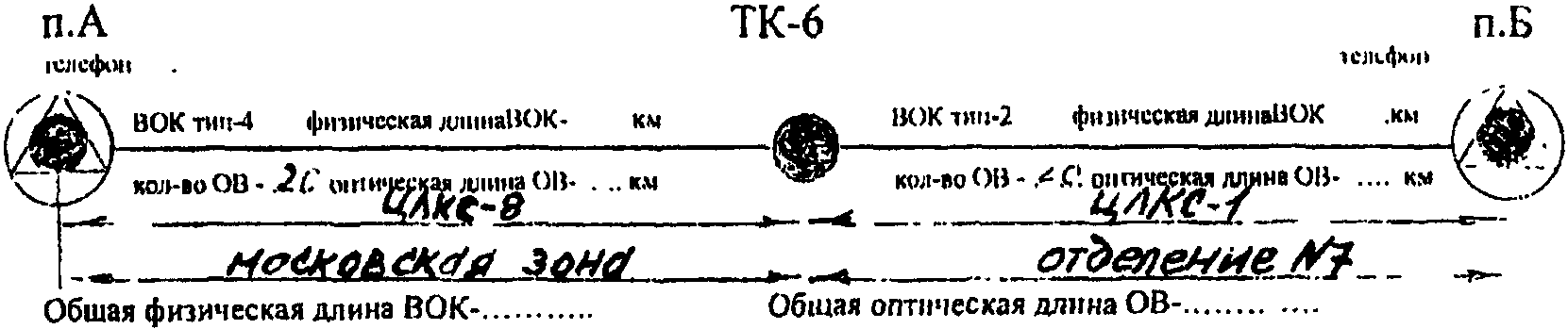

Скелетная схема ВОЛП и основные данные цепей кабеля

СОСТАВ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ НА ЗАКОНЧЕННЫЕ СТРОИТЕЛЬСТВОМ ЛИНЕЙНЫЕ СООРУЖЕНИЯ МАГИСТРАЛЬНЫХ И ВНУТРИЗОНОВЫХ ВОЛН РД 45.156-2000

Конструктивные и технические данные оптического кабеля

1. A-Дв2Y 1x20 E9/125 0,36P 3,5 0,22 H18(R-1,7)

ВОК второго типа; центрально-модульной конструкции содержит 20 ОВ.

Изготовитель "Siemens"

ОВ одномодовое; коэффициент преломления - 1,4500; километрическое

затухание при измерении на длине волны = 1,55 не более 0,24 dB.

Изготовитель "Siecor".

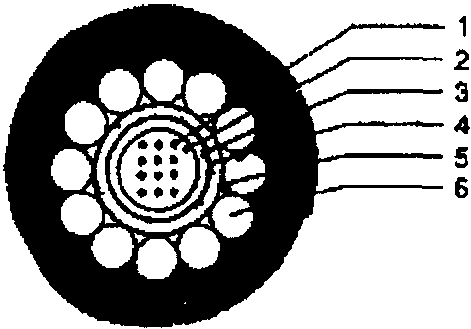

1. Оптические волокна (ОВ); 2. Гидрофобный заполнитель;

3. Двухслойная полиамидная оболочка центрального модуля;

4. 12 стальных проволок бронепокрова;

5. Гидрофобный заполнитель;

6. Внешняя полиэтиленовая оболочка

2. A-Дf(ZN)(SR)2Y 3x6 E9/125 0,36 F3,5 + 0,22H18 1x2 E9/125 0,36 F3,5 +

0,22 H18

ВОК четвертого типа многомодульной конструкции, содержит 20 ОВ.

Изготовитель "Siemens"

ОВ одномодовое; коэффициент преломления - 1,4500; километрическое

затухание при измерении на длине волны = 1,55 не более 0,24 dB.

Изготовитель "Siecor".

1. Диэлектрический центральный силовой элемент;

2. Трубка модуля с ОВ; 3. Кордель без ОВ;

4. Гидрофобный заполнитель; 5. Слой армирующих нитей;

6. Стальная гофрированная лента;

7. Внешняя полиэтиленовая оболочка

-----------------------------------T---------T-------------T-------T------¬

¦ Составили ¦Должность¦Фамилия, И.О.¦Подпись¦ Дата ¦

+----------------------------------+---------+-------------+-------+------+

¦Представители Московской зоны ¦ ¦ ¦ ¦ ¦

¦ +---------+-------------+-------+------+

¦ ¦ ¦ ¦ ¦ ¦

+----------------------------------+---------+-------------+-------+------+

¦Представители Отделения N 7 ¦ ¦ ¦ ¦ ¦

¦ +---------+-------------+-------+------+

¦ ¦ ¦ ¦ ¦ ¦

L----------------------------------+---------+-------------+-------+-------

(индекс)

ВОЛП ______________

Схема размещения строительных длин и смонтированных муфт

на участках регенерации между оконечными пунктами ВОЛП

Участок _________

ВОК производства "Siemens" марка A-DB2Y 1X14 E9/125 0,36F 3,5 0,22 h 18

(R 1,7)

Общая длина кабеля на участке ОП "А" - НРП1/1 - ОП "Б" = 183507,0 м

-------------T------------T---------------T------------T---------¬

¦ Составил: ¦(должность) ¦(Фамилия, И.О.)¦ (подпись) ¦ (дата) ¦

L------------+------------+---------------+------------+----------

Форма ВОЛС-ПТ-5

(индекс)

ВОЛП ______________

Участок регенерации НРП ... - НРП ...

Скелетная схема

размещения строительных длин кабеля и смонтированных муфт

на участке регенерации

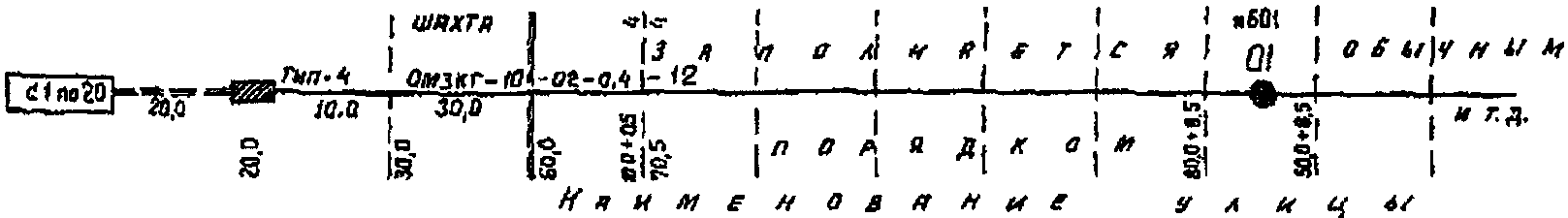

Образец на телефонную канализацию

Примечание: На каждый колодец с муфтой к типовому накиду прибавляется

длина колец.

Пункт......

ЛАЦ........

Ряд........

Место......

Образец на грунт

Примечание. На каждой муфте с обеих сторон выделяется плюсом длина

кабеля в кольцах.

Пункт......

ЛАЦ........

Ряд........

Место......

Внимание! На этих схемах наносится только физическая нарастающая длина

по БОК:

-------------T------------T---------------T------------T---------¬

¦ Составил: ¦(должность) ¦(Фамилия, И.О.)¦ (подпись) ¦ (дата) ¦

L------------+------------+---------------+------------+----------

Форма ВОЛС-ПТ-6

(индекс)

ВОЛП ______________

Участок ___________

Схема распределения ОВ на кассете разветвительной муфты N...

-------------T------------T---------------T------------T---------¬

¦ Составил: ¦(должность) ¦(Фамилия, И.О.)¦ (подпись) ¦ (дата) ¦

L------------+------------+---------------+------------+----------

Форма ВОЛС-ПТ-7

(индекс)

ВОЛП ______________

Участок ___________

Схема расшивки кабеля на оптических стойках в пунктах

Объект ТРП1 Шнур Шнур Объект НРП1/1

Стойка 1 соед. Кассета Оптический кабель (ОК) Кассета соед. Стойка А

--------------T--¬ ---T-------T------¬ -------T-------T--¬ ---T-------------¬

¦Наименование ¦N ¦ ¦N ¦Цвет ОВ¦ Цвет ¦ ¦ Цвет ¦Цвет ОВ¦N ¦ ¦N ¦Наименование ¦

¦цепей, адреса¦ ¦ ------¬ ¦ОВ¦ ¦модуля¦ ¦модуля¦ ¦ОВ¦ ------¬ ¦ ¦цепей, адреса¦

+-------------+--+ ¦ ¦ +--+-------+------+ +------+-------+--+ ¦ ¦ +--+-------------+

¦ ¦1 +-----+--о--+-----+1 ¦красный¦ ¦ ¦ ¦красный¦1 +-----+--о--+-----+1 ¦ ¦

+-------------+--+ ¦ ¦ +--+-------+ ¦ ¦ +-------+--+ ¦ ¦ +--+-------------+

¦ ¦2 +-----+--о--+-----+2 ¦зеленый¦синий ¦ ¦синий ¦зеленый¦2 +-----+--о--+-----+2 ¦ ¦

+-------------+--+ ¦ ¦ +--+-------+ ¦ ¦ +-------+--+ ¦ ¦ +--+-------------+

¦ ¦3 +-----+--о--+-----+3 ¦голубой¦ ¦ ¦ ¦голубой¦3 +-----+--о--+-----+3 ¦ ¦

+-------------+--+ ¦ ¦ +--+-------+ ¦ ¦ +-------+--+ ¦ ¦ +--+-------------+

¦ ¦4 +-----+--о--+-----+4 ¦желтый ¦ ¦ ¦ ¦желтый ¦4 +-----+--о--+-----+4 ¦ ¦

+-------------+--+ ¦ ¦ +--+-------+------+ +------+-------+--+ ¦ ¦ +--+-------------+

¦ ¦5 +-----+--о--+-----+5 ¦красный¦ ¦ ¦ ¦красный¦5 +-----+--о--+-----+5 ¦ ¦

+-------------+--+ ¦ ¦ +--+-------+ ¦ ¦ +-------+--+ ¦ ¦ +--+-------------+

¦ ¦6 +-----+--о--+-----+6 ¦зеленый¦желтый¦ ¦желтый¦зеленый¦6 +-----+--о--+-----+6 ¦ ¦

+-------------+--+ ¦ ¦ +--+-------+ ¦ ¦ +-------+--+ ¦ ¦ +--+-------------+

¦ ¦7 +-----+--о--+-----+7 ¦голубой¦ ¦ ¦ ¦голубой¦7 +-----+--о--+-----+7 ¦ ¦

+-------------+--+ ¦ ¦ +--+-------+ ¦ ¦ +-------+--+ ¦ ¦ +--+-------------+

¦ ¦8 +-----+--о--+-----+8 ¦желтый ¦ ¦ ¦ ¦желтый ¦8 +-----+--о--+-----+8 ¦ ¦

+-------------+--+ ¦ ¦ +--+-------+------+-----+------+-------+--+ ¦ ¦ +--+-------------+

¦ ¦9 +-----+--о--+-----+9 ¦красный¦ ¦ ¦ ¦красный¦9 +-----+--о--+-----+9 ¦ ¦

+-------------+--+ ¦ ¦ +--+-------+ ¦ ¦ +-------+--+ ¦ ¦ +--+-------------+

¦ ¦10+-----+--о--+-----+10¦зеленый¦белый ¦ ¦белый ¦зеленый¦10+-----+--о--+-----+10¦ ¦

+-------------+--+ ¦ ¦ +--+-------+ ¦ ¦ +-------+--+ ¦ ¦ +--+-------------+

¦ ¦11+-----+--о--+-----+11¦голубой¦ ¦ ¦ ¦голубой¦11+-----+--о--+-----+11¦ ¦

+-------------+--+ ¦ ¦ +--+-------+ ¦ ¦ +-------+--+ ¦ ¦ +--+-------------+

¦ ¦12+-----+--о--+-----+12¦желтый ¦ ¦ ¦ ¦желтый ¦12+-----+--о--+-----+12¦ ¦

+-------------+--+ ¦ ¦ +--+-------+------+ +------+-------+--+ ¦ ¦ +--+-------------+

¦ ¦13+-----+--о--+-----+13¦красный¦ ¦ ¦ ¦красный¦13+-----+--о--+-----+13¦ ¦

+-------------+--+ ¦ ¦ +--+-------+ ¦ ¦ +-------+--+ ¦ ¦ +--+-------------+

¦ ¦14+-----+--о--+-----+14¦зеленый¦белый ¦ ¦белый ¦зеленый¦14+-----+--о--+-----+14¦ ¦

+-------------+--+ ¦ ¦ +--+-------+ ¦ ¦ +-------+--+ ¦ ¦ +--+-------------+

¦ ¦15+-----+--о--+-----+15¦голубой¦ ¦ ¦ ¦голубой¦15+-----+--о--+-----+15¦ ¦

+-------------+--+ ¦ ¦ +--+-------+ ¦ ¦ +-------+--+ ¦ ¦ +--+-------------+

¦ ¦16+-----+--о--+-----+16¦желтый ¦ ¦ ¦ ¦желтый ¦16+-----+--о--+-----+16¦ ¦

L-------------+--- ¦ ¦ L--+-------+------- L------+-------+--- ¦ ¦ L--+--------------

L------ L------

-------------T------------T---------------T------------T---------¬

¦ Составил: ¦(должность) ¦(Фамилия, И.О.)¦ (подпись) ¦ (дата) ¦

L------------+------------+---------------+------------+----------

Форма ВОЛС-ПТ-8

(индекс)

ВОЛП ______________

Участок ___________

Схема расшивки кабеля на оптических стойках на участке

-------------T------------T---------------T------------T---------¬

¦ Составил: ¦(должность) ¦(Фамилия, И.О.)¦ (подпись) ¦ (дата) ¦

L------------+------------+---------------+------------+----------

Форма ВОЛС-ПТ-9

(индекс)

ВОЛП ______________

Объект: _________

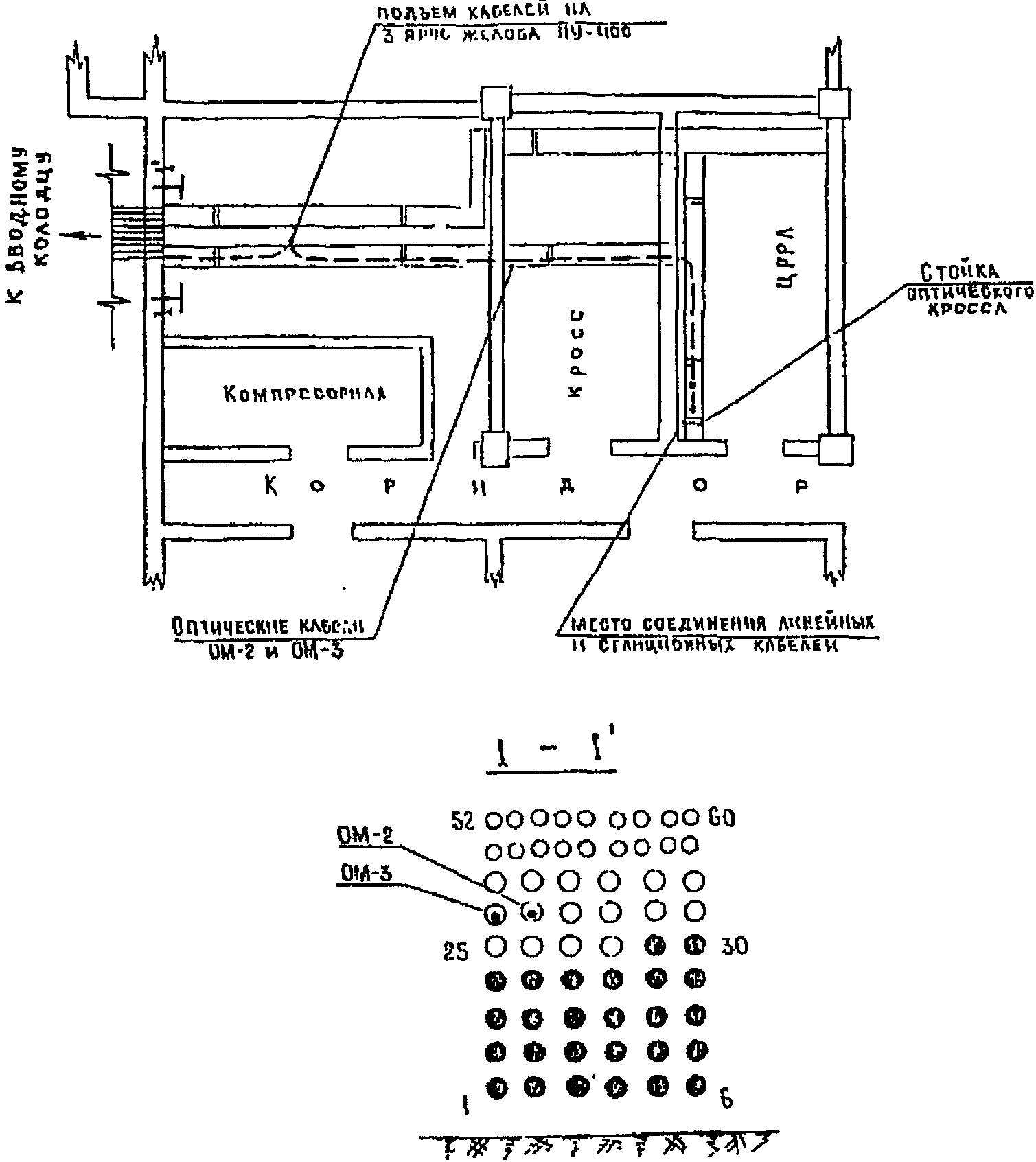

План ввода кабелей в ОП - .....

-------------T------------T---------------T------------T---------¬

¦ Составил: ¦(должность) ¦(Фамилия, И.О.)¦ (подпись) ¦ (дата) ¦

L------------+------------+---------------+------------+----------

Форма ВОЛС-ПТ-10

(индекс)

ВОЛП ______________

Объект: ___________

Схема заземления бронепокровов ВОК в шахте ОП...

-------------T------------T---------------T------------T---------¬

¦ Составил: ¦(должность) ¦(Фамилия, И.О.)¦ (подпись) ¦ (дата) ¦

L------------+------------+---------------+------------+----------

Форма ВОЛС-ПТ-11

(индекс)

ВОЛП ______________

Объект: ___________

План ввода кабелей в НРП -... с привязкой контуров

заземлений

-------------T------------T---------------T------------T---------¬

¦ Составил: ¦(должность) ¦(Фамилия, И.О.)¦ (подпись) ¦ (дата) ¦

L------------+------------+---------------+------------+----------

Форма ВОЛС-ПТ-12

(индекс)

ВОЛП ______________

Объект: ___________

План размещения оборудования и стоек в НРП...

-------------T------------T---------------T------------T---------¬

¦ Составил: ¦(должность) ¦(Фамилия, И.О.)¦ (подпись) ¦ (дата) ¦

L------------+------------+---------------+------------+----------

Форма ВОЛС-ПТ-13

(индекс)

ВОЛП ______________

Участок НРП1 - ТРП1

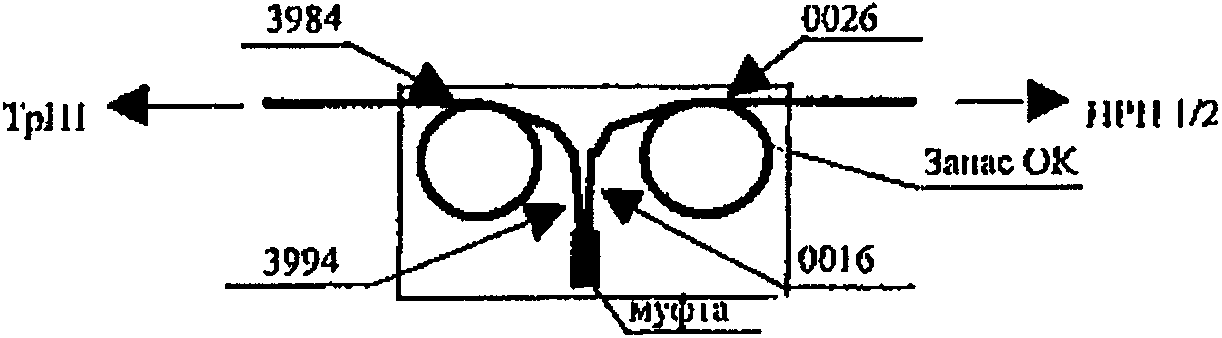

Монтажная схема участка регенерации

На схеме указывается:

а) цифры сверху - оптические длины, измеренные рефлектометром по ОВ;

б) цифры снизу - ближайшие к муфтам метки на концах строительных длин и

расчетное расстояние между муфтами в метрах.

Измерительное оборудование ............ (наименование, тип, зав. номер)

...........................................................................

От п. 1 до муфты номер 13 проложен кабель типа 4 (20 волокон).

От муфты номер 13 до ТРП1 проложен кабель типа 2 (20 волокон).

Муфты номер 13, 14, 15, 16, 17, 18, 19 смонтированы с выводом КИП.

----------------------------T---------T-------------T-------T----¬

¦ Подписали ¦Должность¦Фамилия, И.О.¦Подпись¦Дата¦

+---------------------------+---------+-------------+-------+----+

¦Представители строительно- ¦ ¦ ¦ ¦ ¦

¦монтажной организации +---------+-------------+-------+----+

¦ ¦ ¦ ¦ ¦ ¦

+---------------------------+---------+-------------+-------+----+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

¦Отделения N 7 +---------+-------------+-------+----+

¦ ¦ ¦ ¦ ¦ ¦

L---------------------------+---------+-------------+-------+-----

Форма ВОЛС-ПТ-14

(индекс)

ВОЛП ______________

Участок .... - ....

Ведомость проложенных строительных длин ВОК

Строительно-монтажная организация .....................................

Завод-изготовитель кабеля .............................................

Марка проложенного кабеля:

1) от НРП1 до М13 (тип - 4) ................ (марка)...................

2)от М13 до ТРП1 (тип - 2) .................. (марка)..................

---------T-------T----------T---------T----------T----------T---------T---¬

¦ Номер ¦Номер ¦ Номера ¦Длина ка-¦Длина ка- ¦Остаток ¦ Дата ¦Тип¦

¦барабана¦строи- ¦ смежных ¦беля по- ¦беля про- ¦кабеля ¦прокладки¦ВОК¦

¦ ¦тельной¦ муфт ¦лученная ¦ложенная ¦после про-¦ ¦ ¦

¦ ¦длины ¦ ¦(м) ¦(м) ¦кладки (м)¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+--------+-------+----------+---------+----------+----------+---------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

L----------------+----------+---------+----------+----------+---------+----

-------------------------------T-----------T--------------T---------T-----¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦Дата ¦

+------------------------------+-----------+--------------+---------+-----+

¦Представители строительно- ¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+---------+-----+

¦ ¦ ¦ ¦ ¦ ¦

+------------------------------+-----------+--------------+---------+-----+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

¦ +-----------+--------------+---------+-----+

¦ ¦ ¦ ¦ ¦ ¦

L------------------------------+-----------+--------------+---------+------

(индекс)

ВОЛП ______________

Участок НРП1 - ТРП1

Рабочие чертежи

Форма ВОЛС-ПТ-16

(индекс)

ВОЛП ______________

Участок ___________

Картограмма глубины залегания кабеля

и сигнально-предупредительной ленты

-------------------------------T-----------T--------------T---------T-----¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦Дата ¦

+------------------------------+-----------+--------------+---------+-----+

¦Представители строительно- ¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+---------+-----+

¦ ¦ ¦ ¦ ¦ ¦

+------------------------------+-----------+--------------+---------+-----+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

¦ +-----------+--------------+---------+-----+

¦ ¦ ¦ ¦ ¦ ¦

L------------------------------+-----------+--------------+---------+------

ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ

(индекс)

ВОЛП ______________

Паспорт трассы электрический. Опись документов

---T--------------------------------T------T-------T----------------------¬

¦ ¦ Наименование документа ¦Кол-во¦Номера ¦ Примечания ¦

¦ ¦ ¦листов¦страниц¦ ¦

+--+--------------------------------+------+-------+----------------------+

¦2 ¦Титульный лист электрического ¦ ¦ ¦ ¦

¦ ¦паспорта трассы. ¦ ¦ ¦ ¦

+--+--------------------------------+------+-------+----------------------+

¦3 ¦Технические данные и особенности¦ ¦ ¦С эскизом поперечного ¦

¦ ¦конструкции проложенного ВОК. ¦ ¦ ¦сечения. ¦

+--+--------------------------------+------+-------+----------------------+

¦4 ¦Схема размещения на магистрали ¦ ¦ ¦ ¦

¦ ¦строительных длин кабеля ¦ ¦ ¦ ¦

¦ ¦и смонтированных муфт. ¦ ¦ ¦ ¦

+--+--------------------------------+------+-------+----------------------+

¦5 ¦Протоколы монтажа муфт. ¦ ¦ ¦ ¦

+--+--------------------------------+------+-------+----------------------+

¦6 ¦Протоколы монтажа оптических ¦ ¦ ¦Затухание ¦

¦ ¦кроссов. ¦ ¦ ¦на сростках ОВ ¦

¦ ¦ ¦ ¦ ¦оценивается только ¦

¦ ¦ ¦ ¦ ¦по сварочному ¦

¦ ¦ ¦ ¦ ¦устройству. ¦

+--+--------------------------------+------+-------+----------------------+

¦7 ¦Рефлектограммы двусторонних ¦ ¦ ¦Представляются ¦

¦ ¦измерений затухания ОВ ¦ ¦ ¦в ксерокопиях ¦

¦ ¦на смонтированных участках ¦ ¦ ¦на отдельных листах. ¦

¦ ¦регенерации. ¦ ¦ ¦ ¦

+--+--------------------------------+------+-------+----------------------+

¦8 ¦Протоколы измерений затухания ОВ¦ ¦ ¦Измерения производятся¦

¦ ¦смонтированного кабеля на ¦ ¦ ¦оптическим генератором¦

¦ ¦участках регенерации. ¦ ¦ ¦и приемником ¦

¦ ¦ ¦ ¦ ¦или рефлектометром. ¦

+--+--------------------------------+------+-------+----------------------+

¦9 ¦Протоколы измерения ¦ ¦ ¦ ¦

¦ ¦сопротивления изоляции внешней ¦ ¦ ¦ ¦

¦ ¦полиэтиленовой оболочки ВОК ¦ ¦ ¦ ¦

¦ ¦(бронепокровы - "земля") ¦ ¦ ¦ ¦

¦ ¦на смонтированных участках ¦ ¦ ¦ ¦

¦ ¦регенерации. ¦ ¦ ¦ ¦

+--+--------------------------------+------+-------+----------------------+

¦10¦Протоколы измерения переходного ¦ ¦ ¦ ¦

¦ ¦сопротивления грозозащитных ¦ ¦ ¦ ¦

¦ ¦тросов по отношению к "земле". ¦ ¦ ¦ ¦

L--+--------------------------------+------+-------+-----------------------

-------------T--------------------T---------------T----------T------------¬

¦ Составил: ¦ (должность) ¦(Фамилия, И.О.)¦(подпись) ¦ (дата) ¦

L------------+--------------------+---------------+----------+-------------

(индекс)

ВОЛП ______________

Строительно-монтажная организация-генподрядчик: _______________________

ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ

магистральной (внутризоновой) кабельной линии связи

на участке ОП "А" - ОП "Б"

-------------

(индекс)

магистрали ------------

Марка кабеля - __________________________________________

Длина трассы - __________________________________________ км.

Длина кабеля (всего) __________________________________ км; в том числе

в грунте ________________________________________________ км;

в канализации ___________________________________________ км;

под водой _______________________________________________ км.

Год прокладки кабеля - __________________________________

(дата)

Паспорт составлен - ----------

Ответственный представитель генподрядчика:

(должность) (подпись) (Ф.И.О.)

------------------------- ------------------ ----------------------

Ответственный исполнитель:

(должность) (подпись) (Ф.И.О.)

------------------------- ------------------ ----------------------

(номер заказа)

Объект: ______________

(наименование организации)

Подрядчик: ____________________________

Форма ВОЛС-ПТЭ-3

(индекс)

ВОЛП ______________

Технические данные и особенности конструкции

проложенного ВОК

Волоконно-оптический кабель ДПС производства

ЗАО "Севкабель-Оптик"

Эскиз поперечного сечения кабеля

Рекомендуемые условия прокладки

В грунтах всех групп при прокладке в открытую траншею

В кабельной канализации, трубах, коллекторах при наличии особо высоких

требований по механической устойчивости

Основные параметры и особенности конструкции

Оптическая скрутка 6-элементная с центральным силовым элементом (ЦОЭ)

диаметром 2 мм

Коэффициент затихания, менее:

- 0,25 дБ/км на длине волны 1,55 мкм

- 0,4 дБ/км на длине волны 1,3 мкм (для одномодовых волокон)

- 0,7 дБ/км на длине волны 1,3 мкм (для многомодовых волокон)

Растягивающее усилие - 7 кН

Температурный диапазон - -40 °C - 50 °C

Вес, не более - 650 кг/км

Внешний диаметр - 16 мм

Соотношение оптических модулей и корделей в скрутке в зависимости от

количества оптических волокон

Максимальное количество оптических волокон - 36

-------------T------------T---------------T------------T---------¬

¦ Составил: ¦(должность) ¦(Фамилия, И.О.)¦ (подпись) ¦ (дата) ¦

L------------+------------+---------------+------------+----------

Форма ВОЛС-ПТЭ-4

(индекс)

ВОЛП --------

Участок регенерации НРП ... - НРП ...

Схема размещения строительных длин кабеля

и смонтированных муфт на участке регенерации

-------------T------------T---------------T------------T---------¬

¦ Составил: ¦(должность) ¦(Фамилия, И.О.)¦ (подпись) ¦ (дата) ¦

L------------+------------+---------------+------------+----------

Форма ВОЛС-ПТЭ-4

(индекс)

ВОЛП --------

Участок регенерации ОП1 - НРП1/1

Протокол монтажа муфты N ____

Строительно-монтажная организация _____________________________________

Сварочное устройство (тип, зав. N) ____________________________________

Рефлектометр (тип, зав. N) ____________________________________________

Установочные параметры рефлектометра: показатель преломления _________;

длина волны - _______; длительность импульса - ______; диапазон - _____

Оптическое расстояние до смежной муфты N _______ составляет ______ м.

-----T------------------------------T-------------------------T-----------¬

¦N ОВ¦ Затухание на сростках по ¦Затухание на сростках по ¦Примечание ¦

¦ ¦ сварочному устройству ¦ рефлектометру ¦ ¦

¦ +-------T-------T-------T------+--------T--------T-------+ ¦

¦ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ А-В ¦ В-А ¦Среднее¦ ¦

+----+-------+-------+-------+------+--------+--------+-------+-----------+

¦1 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+-------+-------+-------+------+--------+--------+-------+-----------+

¦2 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+-------+-------+-------+------+--------+--------+-------+-----------+

¦3 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+-------+-------+-------+------+--------+--------+-------+-----------+

¦4 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+-------+-------+-------+------+--------+--------+-------+-----------+

¦5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+-------+-------+-------+------+--------+--------+-------+-----------+

¦6 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+-------+-------+-------+------+--------+--------+-------+-----------+

¦7 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+-------+-------+-------+------+--------+--------+-------+-----------+

¦8 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+-------+-------+-------+------+--------+--------+-------+-----------+

¦9 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+-------+-------+-------+------+--------+--------+-------+-----------+

¦10 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+-------+-------+-------+------+--------+--------+-------+-----------+

¦11 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+-------+-------+-------+------+--------+--------+-------+-----------+

¦12 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

L----+-------+-------+-------+------+--------+--------+-------+------------

Метровые MCIKII на оболочке ОК

----------------------------T---------T-------------T----------T----------¬

¦ Подписали ¦Должность¦Фамилия, И.О.¦ Подпись ¦ Дата ¦

+---------------------------+---------+-------------+----------+----------+

¦Представители строительно- ¦ ¦ ¦ ¦ ¦

¦монтажной организации +---------+-------------+----------+----------+

¦ ¦ ¦ ¦ ¦ ¦

+---------------------------+---------+-------------+----------+----------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

¦ +---------+-------------+----------+----------+

¦ ¦ ¦ ¦ ¦ ¦

L---------------------------+---------+-------------+----------+-----------

Форма ВОЛС-ПТЭ-6

(индекс)

ВОЛП --------

Участок регенерации ОП1 - НРП1/1

Объект НРП1/1

Протокол монтажа оптического кросса

Строительно-монтажная организация _____________________________________

Наименование (номер) кросса ___________________________________________

Сварочное устройство (тип, N) _________________________________________

---T----T-----------------------------------------------------------------¬

¦N ¦Цвет¦ Затухание на сростках по сварочному устройству (дБ) ¦

¦ОВ¦ ОВ +----------------T---------------T---------------T----------------+

¦ ¦ ¦1-е сращивание ¦2-е сращивание ¦3-е сращивание ¦ 4-е сращивание ¦

+--+----+----------------+---------------+---------------+----------------+

¦1 ¦ ¦ ¦ ¦ ¦ ¦

+--+----+----------------+---------------+---------------+----------------+

¦2 ¦ ¦ ¦ ¦ ¦ ¦

+--+----+----------------+---------------+---------------+----------------+

¦3 ¦ ¦ ¦ ¦ ¦ ¦

+--+----+----------------+---------------+---------------+----------------+

¦4 ¦ ¦ ¦ ¦ ¦ ¦

+--+----+----------------+---------------+---------------+----------------+

¦5 ¦ ¦ ¦ ¦ ¦ ¦

+--+----+----------------+---------------+---------------+----------------+

¦6 ¦ ¦ ¦ ¦ ¦ ¦

+--+----+----------------+---------------+---------------+----------------+

¦7 ¦ ¦ ¦ ¦ ¦ ¦

+--+----+----------------+---------------+---------------+----------------+

¦8 ¦ ¦ ¦ ¦ ¦ ¦

+--+----+----------------+---------------+---------------+----------------+

¦9 ¦ ¦ ¦ ¦ ¦ ¦

+--+----+----------------+---------------+---------------+----------------+

¦10¦ ¦ ¦ ¦ ¦ ¦

+--+----+----------------+---------------+---------------+----------------+

¦11¦ ¦ ¦ ¦ ¦ ¦

+--+----+----------------+---------------+---------------+----------------+

¦12¦ ¦ ¦ ¦ ¦ ¦

L--+----+----------------+---------------+---------------+-----------------

---------------------------T-----------T--------------T-----------T-------¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦ Дата ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители строительно-¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+-----------+-------+

¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

L--------------------------+-----------+--------------+-----------+--------

Форма ВОЛС-ПТЭ-7

(индекс)

ВОЛП --------

Участок регенерации ОП1 - НРП1/1

Рефлектограмма

ОВ N ___ (цвет) на смонтированном участке регенерации

Строительно-монтажная организация _____________________________________

Рефлектометр (тип, зав. N) ____________________________________________

Направление А-Б

---------------------------T-----------T--------------T-----------T-------¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦ Дата ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители строительно-¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+-----------+-------+

¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

L--------------------------+-----------+--------------+-----------+--------

Форма ВОЛС-ПТЭ-8

(индекс)

ВОЛП ______________

Участок регенерации: _______

ПРОТОКОЛ

измерения затухания ОБ смонтированного кабеля

на участке регенерации

Строительно-монтажная организация _____________________________________

Рефлектометр (марка и зав. номер) _____________________________________

Установочные параметры: диапазон - ___________; длина волны - ________;

показатель преломления _____________; длительность импульса - ________;

-----T----T----------------------T-----------------------T----------------¬

¦N ОВ¦Цвет¦Затухание суммарное на¦ Затухание ¦Оптическая длина¦

¦ ¦ ¦ участке (дБ) ¦ километрическое ¦ ОВ (км) ¦

¦ ¦ ¦ ¦ (дБ/км) ¦ ¦

¦ ¦ +-----------T----------+-----------T-----------+----------------+

¦ ¦ ¦ А-Б ¦ Б-А ¦ А-Б ¦ Б-А ¦ ¦

+----+----+-----------+----------+-----------+-----------+----------------+

¦1 ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+----+-----------+----------+-----------+-----------+----------------+

¦2 ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+----+-----------+----------+-----------+-----------+----------------+

¦3 ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+----+-----------+----------+-----------+-----------+----------------+

¦4 ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+----+-----------+----------+-----------+-----------+----------------+

¦5 ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+----+-----------+----------+-----------+-----------+----------------+

¦6 ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+----+-----------+----------+-----------+-----------+----------------+

¦7 ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+----+-----------+----------+-----------+-----------+----------------+

¦8 ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+----+-----------+----------+-----------+-----------+----------------+

¦9 ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+----+-----------+----------+-----------+-----------+----------------+

¦10 ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+----+-----------+----------+-----------+-----------+----------------+

¦11 ¦ ¦ ¦ ¦ ¦ ¦ ¦

+----+----+-----------+----------+-----------+-----------+----------------+

¦12 ¦ ¦ ¦ ¦ ¦ ¦ ¦

L----+----+-----------+----------+-----------+-----------+-----------------

---------------------------T-----------T--------------T-----------T-------¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦ Дата ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители строительно-¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+-----------+-------+

¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

L--------------------------+-----------+--------------+-----------+--------

Форма ВОЛС-ПТЭ-9

(индекс)

ВОЛП ______________

Участок регенерации: ________

Протокол

измерения сопротивления изоляции внешней полиэтиленовой

оболочки ВОК (бронепокровы - "земля") на смонтированном

участке регенерации

Строительно-монтажная организация _____________________________________

Измерительное оборудование ____________________________________________

-----T----------------T----------------T----------------T-----------------¬

¦ N ¦ Участок ВОЛП ¦Физическая длина¦ Сопротивление ¦ Километрическое ¦

¦п/п ¦ ¦ ВОК на участке ¦изоляции шланга ¦ сопр. изоляции ¦

¦ ¦ ¦ (км) ¦ (кОм) ¦ шланга (кОм) ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

+----+----------------+----------------+----------------+-----------------+

¦ ¦ ¦ ¦ ¦ ¦

L----+----------------+----------------+----------------+------------------

---------------------------T-----------T--------------T-----------T-------¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦ Дата ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители строительно-¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+-----------+-------+

¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

L--------------------------+-----------+--------------+-----------+--------

Форма ВОЛС-ПТЭ-10

(индекс)

ВОЛП ______________

Участок регенерации _______ - ________

Протокол

измерения переходного сопротивления

грозозащитных тросов по отношению к "земле"

Строительно-монтажная организация _____________________________________

Измерительное оборудование ____________________________________________

----T----------------T----------------T----------------T------------------¬

¦ N ¦ Участок ВОЛП ¦Физическая длина¦ Сопротивление ¦ Переходное ¦

¦п/п¦ ¦ грозозащитного ¦ заземления (Ом)¦сопротивление (Ом)¦

¦ ¦ ¦ троса (км) ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

+---+----------------+----------------+----------------+------------------+

¦ ¦ ¦ ¦ ¦ ¦

L---+----------------+----------------+----------------+-------------------

---------------------------T-----------T--------------T-----------T-------¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦ Дата ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители строительно-¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+-----------+-------+

¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

L--------------------------+-----------+--------------+-----------+--------

РАБОЧАЯ ДОКУМЕНТАЦИЯ

(индекс)

ВОЛП ______________

Рабочая документация. Опись документов

---T-------------------------------------------T-------T-------T----------¬

¦ ¦ Наименование документа ¦Кол-во ¦Номера ¦Примечания¦

¦ ¦ ¦листов ¦страниц¦ ¦

+--+-------------------------------------------+-------+-------+----------+

¦2 ¦Титульный лист рабочей документации. ¦ ¦ ¦ ¦

+--+-------------------------------------------+-------+-------+----------+

¦3 ¦Заводские паспорта строительных длин ВОК. ¦ ¦ ¦ ¦

+--+-------------------------------------------+-------+-------+----------+

¦4 ¦Протоколы входного контроля строительных ¦ ¦ ¦На ¦

¦ ¦длин ВОК. ¦ ¦ ¦кабельных ¦

¦ ¦ ¦ ¦ ¦барабанах.¦

+--+-------------------------------------------+-------+-------+----------+

¦5 ¦Отчет по прокладке кабеля. ¦ ¦ ¦ ¦

+--+-------------------------------------------+-------+-------+----------+

¦6 ¦Протоколы измерения затухания строительных ¦ ¦ ¦ ¦

¦ ¦длин кабеля после прокладки. ¦ ¦ ¦ ¦

+--+-------------------------------------------+-------+-------+----------+

¦7 ¦Заводские паспорта оконечного оборудования.¦ ¦ ¦ ¦

+--+-------------------------------------------+-------+-------+----------+

¦8 ¦Акты на скрытые работы. ¦ ¦ ¦ ¦

+--+-------------------------------------------+-------+-------+----------+

¦9 ¦Перечень внесенных изменений, отступлений ¦ ¦ ¦ ¦

¦ ¦от проектных решений и согласования к ним. ¦ ¦ ¦ ¦

+--+-------------------------------------------+-------+-------+----------+

¦10¦Справки и реестр от землепользователей, ¦ ¦ ¦ ¦

¦ ¦лесхозов, комитетов по охране природы, ¦ ¦ ¦ ¦

¦ ¦госсанэпидемнадзора и других инстанций ¦ ¦ ¦ ¦

¦ ¦о выполнении их требований. ¦ ¦ ¦ ¦

L--+-------------------------------------------+-------+-------+-----------

-------------T------------T---------------T------------T---------¬

¦ Составил: ¦(должность) ¦(Фамилия, И.О.)¦ (подпись) ¦ (дата) ¦

L------------+------------+---------------+------------+----------

(индекс)

ВОЛП ______________

Строительно-монтажная организация-генподрядчик ___________________

РАБОЧАЯ ДОКУМЕНТАЦИЯ

магистральной (внутризоновой) кабельной линии связи

на участке ______ - ________ "Б"

(индекс)

магистрали ----------

Марка кабеля - __________________________________________

Длина трассы - __________________________________________ км.

Длина кабеля (всего) __________________________________ км; в том числе

в грунте ________________________________________________ км;

в канализации ___________________________________________ км;

под водой _______________________________________________ км.

Год прокладки кабеля - __________________________________

(дата)

паспорт составлен - ------------------------

Ответственный представитель генподрядчика:

(должность) (подпись) (Ф.И.О.)

------------------------- ------------------ ----------------------

Ответственный исполнитель:

(должность) (подпись) (Ф.И.О.)

------------------------- ------------------ ----------------------

(номер заказа)

Объект: -------------------

(наименование организации)

Подрядчик: ----------------------------

Заводские паспорта строительных длин ВОК

Форма ВОЛС-РД-4

(индекс)

ВОЛП --------

Участок ОП1 - ТРП1

Протокол N ...

входного контроля строительной длины ВОК

Марка кабеля ______________________ Тип кабеля ________________________

Кабельный барабан N _____________________ Кабель N ____________________

Физическая длина кабеля на барабане ______________________ метров

Измерительное оборудование: ___ (тип, марка рефлектометра, зав. N) ____

Установочные данные: длина волны - ____; показатель преломления - _____

-----T-----------T-----------T---------------------------T----------------¬

¦N ОВ¦Цвет модуля¦ Цвет ОВ ¦ Коэфф. затухания (дБ/км) ¦Оптическая длина¦

¦ ¦ ¦ +-------------T-------------+ (м) ¦

¦ ¦ ¦ ¦ А-Б ¦ Б-А ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦1 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦2 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦3 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦4 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦5 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦6 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦7 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦8 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦9 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦10 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦11 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦12 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦13 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦14 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦15 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦16 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦17 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦18 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦19 ¦ ¦ ¦ ¦ ¦ ¦

+----+-----------+-----------+-------------+-------------+----------------+

¦20 ¦ ¦ ¦ ¦ ¦ ¦

L----+-----------+-----------+-------------+-------------+-----------------

Средняя оптическая длина кабеля по ОВ __________ м

---------------------------T-----------T--------------T-----------T-------¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦ Дата ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители строительно-¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+-----------+-------+

¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

L--------------------------+-----------+--------------+-----------+--------

Форма ВОЛС-РД-5

(индекс)

ВОЛП ______________

Участок НРП1 - ТРП1

Отчет по прокладке кабеля

Строительно-монтажная организация _____________________________________

Завод-изготовитель кабеля _____________________________________________

Марка проложенного кабеля:

1) от НРП1 до М13 (тип - 4)................ (марка) ...................

2) от М13 до ТРП1 (тип - 2)............. (марка) ......................

------T-------T-------T------------T------------T-------------T-------T---¬

¦Номер¦Номер ¦Номера ¦Длина кабеля¦Длина кабеля¦ Остаток ¦Дата ¦Тип¦

¦бара-¦строи- ¦смежных¦ полученная ¦проложенная ¦кабеля после ¦про- ¦ВОК¦

¦бана ¦тельной¦ муфт ¦ (м) ¦ (м) ¦ прокладки ¦кладки ¦ ¦

¦ ¦длины ¦ ¦ ¦ ¦ (м) ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-----+-------+-------+------------+------------+-------------+-------+---+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

L-----+-------+-------+------------+------------+-------------+-------+----

---------------------------T-----------T--------------T-----------T-------¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦ Дата ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители строительно-¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+-----------+-------+

¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

L--------------------------+-----------+--------------+-----------+--------

Форма ВОЛС-РД-6

(индекс)

ВОЛП ______________

Участок НРП1 - ТРП1

Протокол

измерения затухания ОВ строительной длины

кабеля после прокладки

Строительно-монтажная организация _____________________________________

Кабель проложен между муфтами N ____________ и N ______________________

Марка кабеля ____________________ Тип кабеля __________________________

Кабельный барабан N ________________ Кабель N _________________________

Физическая длина кабеля ____________________________________ метров

Измерительное оборудование: __ (тип, марка рефлектометра) __ зав. N ___

Установочные данные: длина волны - _____; показатель преломления - ____

----T------------T-------T---------------------------T--------------------¬

¦ N ¦Цвет модуля ¦Цвет ОВ¦ Коэфф. затухания (дБ/км) ¦Оптическая длина (м)¦

¦ОВ ¦ ¦ +-------------T-------------+ ¦

¦ ¦ ¦ ¦ А-Б ¦ Б-А ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦1 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦2 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦3 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦4 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦5 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦6 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦7 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦8 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦9 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦10 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦11 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦12 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦13 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦14 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦15 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦16 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦17 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦18 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦19 ¦ ¦ ¦ ¦ ¦ ¦

+---+------------+-------+-------------+-------------+--------------------+

¦20 ¦ ¦ ¦ ¦ ¦ ¦

L---+------------+-------+-------------+-------------+---------------------

Примечание. Проверку ВОК после прокладки допускается производить с

одного конца кабеля.

---------------------------T-----------T--------------T-----------T-------¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦ Дата ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители строительно-¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+-----------+-------+

¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

L--------------------------+-----------+--------------+-----------+--------

(индекс)

ВОЛП ______________

Участок НРП1 - ТРП1

Заводской паспорт оконечного оборудования

Форма ВОЛС-РД-8/1

(индекс)

ВОЛП ______________

Участок НРП1 - ТРП1

Участок трассы находится между населенными пунктами (пикетами) ________

Строительно-монтажная организация _____________________________________

Акт

на скрытые работы по прокладке кабелей связи

и защитных средств

Мы, нижеподписавшиеся, представитель технического надзора заказчика

_______________________________________________________________________

и представитель _______________________________________________________

(наименование строительно-монтажной организации)

произвели освидетельствование выполненных работ по прокладке кабелей

и защитных проводов и установили:

1. Проложен кабель марки __________________________ производства завода

_______ от ________ до ______ протяженностью ______ км и марка ________

от ________ до _______ протяженностью ________ км, а всего _________ км

2. Способ прокладки ___________________________________________________

(кабелеукладчиком, вручную)

3. Глубина прокладки по проекту ______ м, фактически не менее ______ м.

4. Перекрытие концов на стыки строительных длин, ______ м.

5. Выполнены переходы через грунтовые дороги, ________ м.

_______________________________________________________________________

(указать способ прокладки кабеля на переходе: кабелеукладчиком, вручную,

количество труб и т.п. по каждому переходу)

6. Выполнены переходы через малые реки и ручьи ________________________

_______________________________________________________________________

7. Произведена защита кабеля кирпичом (железобетонными плитами)

на участке ________ общей протяженностью, _______ м.

8. Выполнены работы по устройству постели (из привозного песка,

мягкого грунта) на участке ________ в объеме _________.

---------------------------T-----------T--------------T-----------T-------¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦ Дата ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители строительно-¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+-----------+-------+

¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

L--------------------------+-----------+--------------+-----------+--------

Форма ВОЛС-РД-8/2

(индекс)

ВОЛП ______________

Участок НРП1 - ТРП1

Участок трассы находится между: _______________________________________

Строительно-монтажная организация _____________________________________

Акт

на скрытые работы по строительству кабельной канализации

Мы, нижеподписавшиеся, представитель технического надзора заказчика

_________________________________________________________________________

и представители _________________________________________________________

(наименование строительно-монтажной организации)

произвели освидетельствование работ по прокладке (докладке) трубопроводов

кабельной канализации согласно рабочим чертежам

NN = __________ по ул. ___________ от колодца N = ____________

(дом N = ________) до колодца N = _______ (дом N = _____) и установили:

1. Общие данные

----------T--------T---------------------------T-------T------T-----------¬

¦ Участок ¦ Длина ¦ Характеристика труб ¦Коли- ¦Коли- ¦Примечание ¦

¦ между ¦пролета,+--------T------T-----------+чество ¦чество¦ ¦

¦колодцами¦ м ¦материал¦длина,¦внутренний ¦каналов¦стыков¦ ¦

¦ NN = ¦ ¦ ¦ м ¦диаметр, мм¦ ¦ ¦ ¦

+---------+--------+--------+------+-----------+-------+------+-----------+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

L---------+--------+--------+------+-----------+-------+------+------------

2. Способ соединения стыков труб ______________________________________

3. Глубина заложения подойти блока ____________________________________

4. Промежутки между трубами засыпаны __________________________________

---------------------------T-----------T--------------T-----------T-------¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦ Дата ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители строительно-¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+-----------+-------+

¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

L--------------------------+-----------+--------------+-----------+--------

Форма ВОЛС-РД-8/3

(индекс)

ВОЛП ______________

Участок НРП1 - ТРП1

Участок трассы находится: _____________________________________________

Строительно-монтажная организация _____________________________________

Акт

на скрытые работы по устройству кабельных переходов

на пересечении с автомобильной (или железной) дорогой

Мы, нижеподписавшиеся, представитель заказчика ________________________

и представитель подрядчика ______________________________________________

произвели освидетельствование работ по устройству переходов и установили:

1. Общие данные

----------T----------T--------------------------T-----------------T-------¬

¦ Место ¦Пересекае-¦Характеристика труб ¦Способ исполнения¦Приме- ¦

¦перехода,¦мое +------T-----T-----T-------+ работ ¦чание ¦

¦ номер ¦сооружение¦мате- ¦диа- ¦длина¦число ¦ ¦ ¦

¦ чертежа ¦ ¦риал ¦метр ¦ ¦каналов¦ ¦ ¦

+---------+----------+------+-----+ ¦ +-----------------+-------+

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

2. Проверка проходимости каналов ______________________________________

3. Покрытие труб битумной массой на пересечениях электрифицированных

дорог ___________________________________________________________________

4. Способ заделки стыков труб _________________________________________

5. Заделка концов труб ________________________________________________

6. Установка столбиков около конца труб _______________________________

7. Восстановление откосов, кюветов ____________________________________

8. ____________________________________________________________________

9. ____________________________________________________________________

Работы выполнены в соответствии с рабочей документацией проекта

и действующими правилами ________________________________________________

Оценка выполненных работ (_____________________)

---------------------------T-----------T--------------T-----------T-------¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦ Дата ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители строительно-¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+-----------+-------+

¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

L--------------------------+-----------+--------------+-----------+--------

Кабельный переход через ж.д. на участке

НУП-N ____ ____ НУП-N ____ км + ____ м

Форма ВОЛС-РД-8/4

(индекс)

ВОЛП -------

Участок НРП1 - ТРП1

Объект - НРП1

Строительно-монтажная организация _____________________________________

Акт

на скрытые работы по строительству НРП

Мы, нижеподписавшиеся, представитель технического надзора заказчика

и представитель _______________________________________________________

(наименование строительно-монтажной организации)

произвели освидетельствование выполненных работ по строительству

НРП N = _____ на участке трассы и установили:

1. Место установки НРП соответствует рабочим чертежам проекта _________

2. Основание под цистерну (контейнер, корпус) выполнено из ____________

3. Анкеровка цистерны выполнена посредством анкеров и тяжей из ________

4. Гидроизоляция (противокоррозионное покрытие) повреждений не имеет.

5. Анкеры, тяжи, хомуты, закладные детали защищены от коррозии ________

_______________________________________________________________________

(указать способы)

6. ____________________________________________________________________

7. ____________________________________________________________________

8. ____________________________________________________________________

Все работы выполнены в соответствии с рабочей документацией и

действующими правилами.

---------------------------T-----------T--------------T-----------T-------¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦ Дата ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители строительно-¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+-----------+-------+

¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

L--------------------------+-----------+--------------+-----------+--------

Форма ВОЛС-РД-8/5

(индекс)

ВОЛП --------

Участок НРП1 - ТРП1

Объект - НРП1

Строительно-монтажная организация _____________________________________

Акт

на скрытые работы по устройству заземлений

Мы, нижеподписавшиеся, представитель технического надзора заказчика

___________________________________________________________________________

и представитель _________________________________________________________

(наименование строительно-монтажной организации)

произвели освидетельствование выполненных работ по устройству

заземлений и установили:

1. Общие данные

----T-----------------------------------T---------------------------------¬

¦ N ¦ Характеристика ¦ Назначение заземления ¦

¦п/п¦ +-------T--------T----------------+

¦ ¦ ¦рабочее¦защитное¦линейно-защитное¦

+---+-----------------------------------+-------+--------+----------------+

¦1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦

+---+-----------------------------------+-------+--------+----------------+

¦1 ¦Материал электродов ¦ ¦ ¦ ¦

¦2 ¦Количество электродов, шт. ¦ ¦ ¦ ¦

¦3 ¦Длина электродов, м ¦ ¦ ¦ ¦

¦4 ¦Материал шин ¦ ¦ ¦ ¦

¦5 ¦Длина шин, м ¦ ¦ ¦ ¦

¦6 ¦Марки соединительного кабеля ¦ ¦ ¦ ¦

¦ ¦(провода) ¦ ¦ ¦ ¦

¦7 ¦Длина соединительного кабеля, м ¦ ¦ ¦ ¦

¦8 ¦Глубина забивки электродов, м ¦ ¦ ¦ ¦

¦9 ¦Глубина прокладки шин, м ¦ ¦ ¦ ¦

¦10 ¦Способ соединения электродов ¦ ¦ ¦ ¦

¦11 ¦Дата устройства заземления ¦ ¦ ¦ ¦

L---+-----------------------------------+-------+--------+-----------------

---------------------------T-----------T--------------T-----------T-------¬

¦ Подписали ¦ Должность ¦ Фамилия, И.О.¦ Подпись ¦ Дата ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители строительно-¦ ¦ ¦ ¦ ¦

¦монтажной организации +-----------+--------------+-----------+-------+

¦ ¦ ¦ ¦ ¦ ¦

+--------------------------+-----------+--------------+-----------+-------+

¦Представители технадзора ¦ ¦ ¦ ¦ ¦

L--------------------------+-----------+--------------+-----------+--------

Форма ВОЛС-РД-9

(индекс)

ВОЛП ______________

Участок НРП1 - ТРП1

Объект - НРП1

Строительно-монтажная организация _____________________________________

Перечень

внесенных в проект изменений, отступлений

от проектных решений и согласований к ним

----------T--------------T-----------------------T-------------T----------¬

¦ Дата ¦ Причина ¦Регенерационный участок¦Подпись лица,¦ ¦

¦внесения ¦ изменения ¦ и номера планшетов, ¦ внесшего ¦ ¦

¦изменения¦ проектного ¦ на которых имеются ¦ изменения ¦ ¦

¦ ¦ решения ¦ изменения ¦ ¦ ¦

+---------+--------------+-----------------------+-------------+----------+

¦ ¦ ¦ ¦ ¦ ¦

+---------+--------------+-----------------------+-------------+----------+

¦ ¦ ¦ ¦ ¦ ¦

+---------+--------------+-----------------------+-------------+----------+

¦ ¦ ¦ ¦ ¦ ¦

+---------+--------------+-----------------------+-------------+----------+

¦ ¦ ¦ ¦ ¦ ¦

+---------+--------------+-----------------------+-------------+----------+

¦ ¦ ¦ ¦ ¦ ¦

+---------+--------------+-----------------------+-------------+----------+

¦ ¦ ¦ ¦ ¦ ¦

+---------+--------------+-----------------------+-------------+----------+

¦ ¦ ¦ ¦ ¦ ¦

+---------+--------------+-----------------------+-------------+----------+

¦ ¦ ¦ ¦ ¦ ¦

+---------+--------------+-----------------------+-------------+----------+

¦ ¦ ¦ ¦ ¦ ¦

L---------+--------------+-----------------------+-------------+-----------

Примечание. В настоящем документе регистрируются лишь те изменения,

которые произошли на кабеле, например: вставки, выноски, бандажи и т.д. с

данными о ликвидации ненужных листов.

-------------T------------T---------------T------------T---------¬

¦ Составил: ¦(должность) ¦(Фамилия, И.О.)¦ (подпись) ¦ (дата) ¦

L------------+------------+---------------+------------+----------

Форма ВОЛС-РД-10

(индекс)

ВОЛП --------

Участок НРП1 - ТРП1

Справка о принятии на учет инженерных коммуникаций

Трасса кабеля ......... (наименование, месторасположение) .............

по проекту, разработанному ........... (название организации) ...........

(заказ N ...), и зарегистрированному в отделе по делам строительства

и архитектуры, проверена по данным чертежей исполнительной документации.

Замечания:.............................................................

.......................................................................

"Трасса кабеля принята на учет"

Начальник производственной группы отдела

по делам строительства и архитектуры

(наименование органа местной власти)....

..............(подпись) ...............

.............(Фамилия, И.О.)............

.................(Дата).................

Скачать:

РД 45.156-2000. Состав исполнительной документации на законченные строительством линейные сооружения магистральных и внутризоновых ВОЛП
