Одобрен

Письмом Госстроя РФ

от 30 апреля 2004 г. N ЛБ-323/9

СИСТЕМА НОРМАТИВНЫХ ДОКУМЕНТОВ В СТРОИТЕЛЬСТВЕ
СВОД ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ
ДОМА-ИНТЕРНАТЫ
Boarding houses
СП 35-112-2005

Дата введения

1 января 2006 года

1. Разработан ФГУП "Научно-проектный институт учебно-воспитательных, торгово-бытовых и досуговых зданий" ("Институт общественных зданий"); ЗАО "Центральный научно-исследовательский и проектный институт типового и экспериментального проектирования зрелищных, спортивных и административных зданий и сооружений им. Б.С. Мезенцева" ("ЦНИИЭП им. Б.С. Мезенцева").

Внесен Департаментом по делам ветеранов России, пожилых людей и приема населения Минтруда России.

2. Одобрен и рекомендован в качестве нормативного документа добровольного применения Системы нормативных документов в строительстве Госстроем России (Письмо от 30 апреля 2004 г. N ЛБ-323/9).

3. Утвержден Приказом ФГУП ИОЗ N 12 от 10 октября 2003 г.

4. Введен впервые.

Введение

Настоящий Свод правил разработан в развитие СНиП 35-01-2001 "Доступность зданий и сооружений для маломобильных групп населения" и устанавливает положения по проектированию и строительству домов-интернатов для людей старшего возраста и инвалидов с минимально допустимым уровнем комфортности проживания, а также по проектированию домов-интернатов с улучшенным, оптимальным уровнем комфортности проживания.

В разработке настоящего Свода правил приняли участие: руководитель темы и научный редактор - канд. архит. A.M. Гарнец; ответственный исполнитель - канд. архит. Т.А. Исаева, канд. архит. Л.А. Смывина, арх. П.В. Козейкин (ФГУП "ИОЗ"); ответственный исполнитель - канд. архит. Н.Б. Мезенцева, канд. архит. Г.И. Быкова (ЗАО "ЦНИИЭП им. Б.С. Мезенцева"), д-р мед. наук Н.Ф. Дементьева (ФНП "Центр медико-социальной экспертизы и реабилитации инвалидов" Минтруда России); компьютерная графика - инж. А.И. Цыганов.

1. Область применения

Настоящий Свод правил распространяется на здания домов-интернатов для постоянного проживания ограниченно трудоспособных и нетрудоспособных лиц старшего возраста и инвалидов, нуждающихся в периодической или постоянной посторонней помощи.

Положения Свода правил рекомендуется учитывать при проектировании новых объектов, реконструкции и модернизации существующего фонда, при решении функциональных зон помещений домов-интернатов различного назначения.

При реконструкции или приспособлении зданий для домов-интернатов следует учитывать также требования СП 35-114.

2. Нормативные ссылки

Перечень нормативных документов, на которые даны ссылки в настоящем Своде правил, приведен в Приложении А.

3. Термины и определения

В настоящем Своде правил использованы термины, определения которых приведены в Приложении Б.

4. Основные положения

4.1. Виды домов-интернатов и контингент проживающих представлены в таблице 4.1.

Таблица 4.1

------------------------T----------------------------------------¬

¦    Дома-интернаты     ¦Контингент проживающих в доме-интернате ¦

+-----------------------+----------------------------------------+

¦Общего типа            ¦Лица старшего возраста и инвалиды       ¦

¦                       ¦I и II групп (старше 18 лет):           ¦

¦                       ¦  свободно передвигающиеся, практически ¦

¦                       ¦  здоровые;                             ¦

¦                       ¦  передвигающиеся с трудом;             ¦

¦                       ¦  нуждающиеся в посторонней помощи,     ¦

¦                       ¦  передвигающиеся на креслах-колясках   ¦

+-----------------------+----------------------------------------+

¦Психоневрологические   ¦Люди-психохроники с легкой и средней    ¦

¦                       ¦имбециальностью от 19 лет и старше      ¦

¦                       ¦различных категорий по своему           ¦

¦                       ¦физическому состоянию:                  ¦

¦                       ¦  способные к частичному самообслужива- ¦

¦                       ¦  ванию, нуждающиеся в реабилитации;    ¦

¦                       ¦  нуждающиеся в посторонней помощи,     ¦

¦                       ¦  постельном режиме, передвигающиеся    ¦

¦                       ¦  на креслах-колясках                   ¦

+-----------------------+----------------------------------------+

¦Специальные            ¦Лица старшего возраста и инвалиды       ¦

¦(специальные отделения)¦I и II групп (старше 18 лет):           ¦

¦                       ¦  вышедшие из мест заключения;          ¦

¦                       ¦  систематически и грубо нарушающие     ¦

¦                       ¦  внутренний порядок дома-интерната     ¦

¦                       ¦  общего типа.                          ¦

¦                       ¦По своему физическому состоянию они     ¦

¦                       ¦подразделяются на:                      ¦

¦                       ¦  свободно передвигающихся, нуждающихся ¦

¦                       ¦  в реабилитации;                       ¦

¦                       ¦  передвигающихся с трудом;             ¦

¦                       ¦  нуждающихся в посторонней помощи;     ¦

¦                       ¦  передвигающихся на креслах-колясках   ¦

L-----------------------+-----------------------------------------

4.2. В домах-интернатах, в том числе специальных, для лиц старшего возраста и инвалидов предусматривается следующее:

проживание;

санитарно-гигиеническое обслуживание;

питание;

лечебно-трудовая терапия;

культурно-массовое обслуживание;

медицинское обслуживание, включая реабилитацию;

административно-бытовое обслуживание;

охрана безопасности проживания.

Функциональные схемы размещения отделений, различных групп помещений в домах-интернатах представлены в Приложении Г (рисунки Г.1 и Г.2).

4.3. Вместимость домов-интернатов принимается:

общего типа - от 50 до 200 мест;

психоневрологических - от 100 до 200 мест;

специальных - от 50 до 100 мест;

специального отделения при домах-интернатах общего типа - до 50 мест.

4.4. В домах-интернатах противопожарную защиту зданий следует обеспечивать в соответствии с требованиями СНиП 21-01. По функциональной пожарной опасности дома-интернаты общего типа и специальные (специальные отделения) относятся к классу Ф1, дома-интернаты психоневрологические - к классу Ф1.1.

4.5. Численность инвалидов, передвигающихся на креслах-колясках, от общей вместимости дома-интерната составляет 12%.

При каждом доме-интернате следует предусматривать дополнительное помещение или место для хранения уличных кресел-колясок площадью в зависимости от вместимости учреждения, но не менее 4 м2.

4.6. Высоту жилых помещений от пола до потолка следует принимать не менее 2,7 м, общественных помещений - не менее 3 м.

4.7. В домах-интернатах должна обеспечиваться инсоляция помещений согласно СанПиН 2.1.2.1002. Длительность инсоляции в весенне-осенний период года в жилых помещениях должна быть (в период с 22 февраля по 22 октября):

в центральной зоне (58 - 48° с. ш.) - не менее 2,5 ч в день;

в северной зоне (севернее 58° с. ш.) - не менее 3 ч в день;

в южной зоне (южнее 48° с. ш.) - не менее 2 ч в день.

4.8. Нормируемые показатели естественного и искусственного освещения различных помещений следует устанавливать в соответствии с СанПиН 2.1.2.1002 (пп. 5.2, 5.4). Коэффициент естественного освещения (КЕО) в жилых комнатах и кухнях должен быть не менее 0,5% в середине помещения.

В случае прерываемого режима инсоляции суммарная длительность инсоляции должна быть увеличена на 0,5 ч.

4.9. При проектировании домов-интернатов следует предусматривать обязательный минимальный уровень комфортности проживания класса "М" (минимальный уровень), при котором минимально допустимые параметры обеспечивают благоприятную среду жизнедеятельности, а также безопасность и здоровье людей, проживающих в домах-интернатах.

Состав и площади помещений, требования к проектированию зданий класса "М" представлены в таблицах В.1 - В.11 Приложения В, на рисунках Г.4 - Г.8 Приложения Г.

При повышенном оптимальном уровне комфортности проживания класса "О" (оптимальный уровень) состав помещений дома-интерната может быть увеличен по условиям заказчика при составлении задания на проектирование.

5. Участки домов-интернатов

5.1. Дома-интернаты размещают на селитебной территории городов и поселков городского типа на обособленных участках, наиболее благоприятных по санитарно-гигиеническим условиям.

При выборе места строительства рекомендуется предусматривать близость к больницам, социальным центрам адаптации и культовым сооружениям, а также доступность проезда к учреждениям родственников проживающих.

5.2. На территории домов-интернатов рекомендуется предусматривать зоны с площадками для отдыха, физкультуры и хозяйственного назначения, а также площадку перед входом с приближенной автостоянкой. Минимальные параметры площадей участков для условий городской застройки следует принимать согласно таблице 5.1.

Таблица 5.1

-------------T-------T-----T-------------------------------------¬

¦Дом-интернат¦Вмести-¦Пло- ¦   Состав и площади планировочных    ¦

¦            ¦мость, ¦щадь ¦    элементов земельного участка     ¦

¦            ¦место  ¦зе-  ¦      на 1 место учреждения, м2      ¦

¦            ¦       ¦мель-+------T--------T-----------T---------+

¦            ¦       ¦ного ¦Пло-  ¦Площадка¦Хозплощадка¦Площадки ¦

¦            ¦       ¦уча- ¦щадка ¦для     ¦(с местом  ¦садово-  ¦

¦            ¦       ¦стка,¦для   ¦физкуль-¦для мусоро-¦парковой ¦

¦            ¦       ¦м2 на¦отдыха¦турных  ¦сборника   ¦зоны с   ¦

¦            ¦       ¦1 ме-¦      ¦занятий ¦и пожарным ¦дорожками¦

¦            ¦       ¦сто  ¦      ¦        ¦стендом)   ¦и проез- ¦

¦            ¦       ¦     ¦      ¦        ¦           ¦дами     ¦

+------------+-------+-----+------+--------+-----------+---------+

¦Общего типа ¦50     ¦38   ¦9     ¦3       ¦8          ¦18       ¦

¦            ¦100    ¦27   ¦7     ¦3       ¦6          ¦11       ¦

¦            ¦200    ¦20   ¦5     ¦2       ¦4          ¦9        ¦

+------------+-------+-----+------+--------+-----------+---------+

¦Психоневро- ¦100    ¦27   ¦7     ¦3       ¦5,4        ¦11       ¦

¦логический  ¦200    ¦20   ¦5     ¦2       ¦4          ¦9        ¦

+------------+-------+-----+------+--------+-----------+---------+

¦Специальный ¦50     ¦38   ¦9     ¦3       ¦8          ¦18       ¦

¦(специальное¦100    ¦27   ¦7     ¦3       ¦6          ¦11       ¦

¦отделение)  ¦       ¦     ¦      ¦        ¦           ¦         ¦

+------------+-------+-----+------+--------+-----------+---------+

¦   Примечания. 1. Зона  проживания персонала не включена в общую¦

¦расчетную площадь участка дома-интерната.                       ¦

¦   2.  Площадь  участка,  площадки  перед  входом  в  учреждение¦

¦и приближенной к ней автостоянки входят в общую площадь.        ¦

¦   3.  Площадку  для  лечебной  физкультуры  следует  определять¦

¦исходя   из   конкретного   существующего   состава  проживающих¦

¦инвалидов  и  необходимых  для них видов занятий при составлении¦

¦задания на проектирование.                                      ¦

L-----------------------------------------------------------------

При расстановке приборов и устройств технологического и другого оборудования следует исходить из того, что зона досягаемости для лиц в кресле-коляске должна находиться в пределах: при расположении сбоку от проживающего - не выше 1,4 м и не ниже 0,3 м от пола; при фронтальном подходе - не выше 1,2 м и не ниже 0,4 м от пола согласно 4.15 СНиП 35-01.

5.3. Площади участков домов-интернатов следует определять заданием на проектирование с учетом рекомендуемых показателей, приведенных в таблице 5.1.

5.4. При строительстве нового здания дома-интерната на вновь осваиваемом участке в районах с затесненной застройкой площадь земельного участка при соответствующем обосновании может быть уменьшена, исходя из условий застройки и указаний задания на проектирование, но не более чем на 20 - 25%.

5.5. Территория, предназначенная для домов-интернатов, должна иметь ограждение высотой не менее 1,6 м.

5.6. На территории земельного участка дома-интерната транспортные проезды на участке и пешеходные дороги на пути к учреждению и объектам, посещаемым инвалидами, должны иметь удобные подъезды и подходы. Остановки общественного транспорта следует увязывать с местом размещения здания дома-интерната со стороны главного входа.

5.7. Площадки для физкультуры и гимнастики необходимо предусматривать с зоной для занятий корригирующей гимнастикой из расчета 2 м2/чел., площадку тихого отдыха - из расчета 1,5 м2/чел. Указанные площадки входят в площадь участка, размеры их зависят от типа учреждения и вместимости в соответствии с таблицей 5.1.

5.8. В составе садово-парковой зоны предусматривают дорожки для лечебной ходьбы и бега трусцой.

5.9. В психоневрологических домах-интернатах для лиц, самостоятельно передвигающихся, для занятий лечебной физкультурой следует предусматривать площадку площадью до 100 м2 в расчете на 50 - 70 чел.

5.10. В хозяйственной зоне предусматриваются: гараж, стоянка для автомобилей, разгрузочная площадка, площадка для сушки белья и при необходимости - котельная, овощехранилище, прачечная, склады и другие помещения.

5.11. На участке рекомендуется предусматривать зону огорода и сада с фруктово-ягодными насаждениями для проживающего контингента, площадь которой следует определять сверх нормативной площади, указанной в таблице 5.1, ориентировочно не более чем на 15% площади участка.

6. Объемно-планировочные решения

6.1. При проектировании зданий домов-интернатов предусматривают жилые и общественные помещения учреждений рассредоточенной (павильонной) композиции плана, которые могут располагаться в одном или нескольких зданиях.

6.2. Дома-интернаты следует проектировать, как правило, 2 - 3-этажными. Этажность выше 3 этажей устанавливают заданием на проектирование при соответствующих обоснованиях в соответствии с СНиП 2.08.02, СНиП 31-01, СНиП 2.07.01.

В домах-интернатах высотой 2 этажа и выше следует предусматривать лифты или подъемник в соответствии с требованиями ГОСТ Р 51630 и ГОСТ Р 51631, а также НПБ 250.

6.3. Общая площадь домов-интернатов принимается в зависимости от типа зданий, вместимости, уровня комфортности согласно таблицам В.1 - В.12 Приложения В и указывается в задании на проектирование.

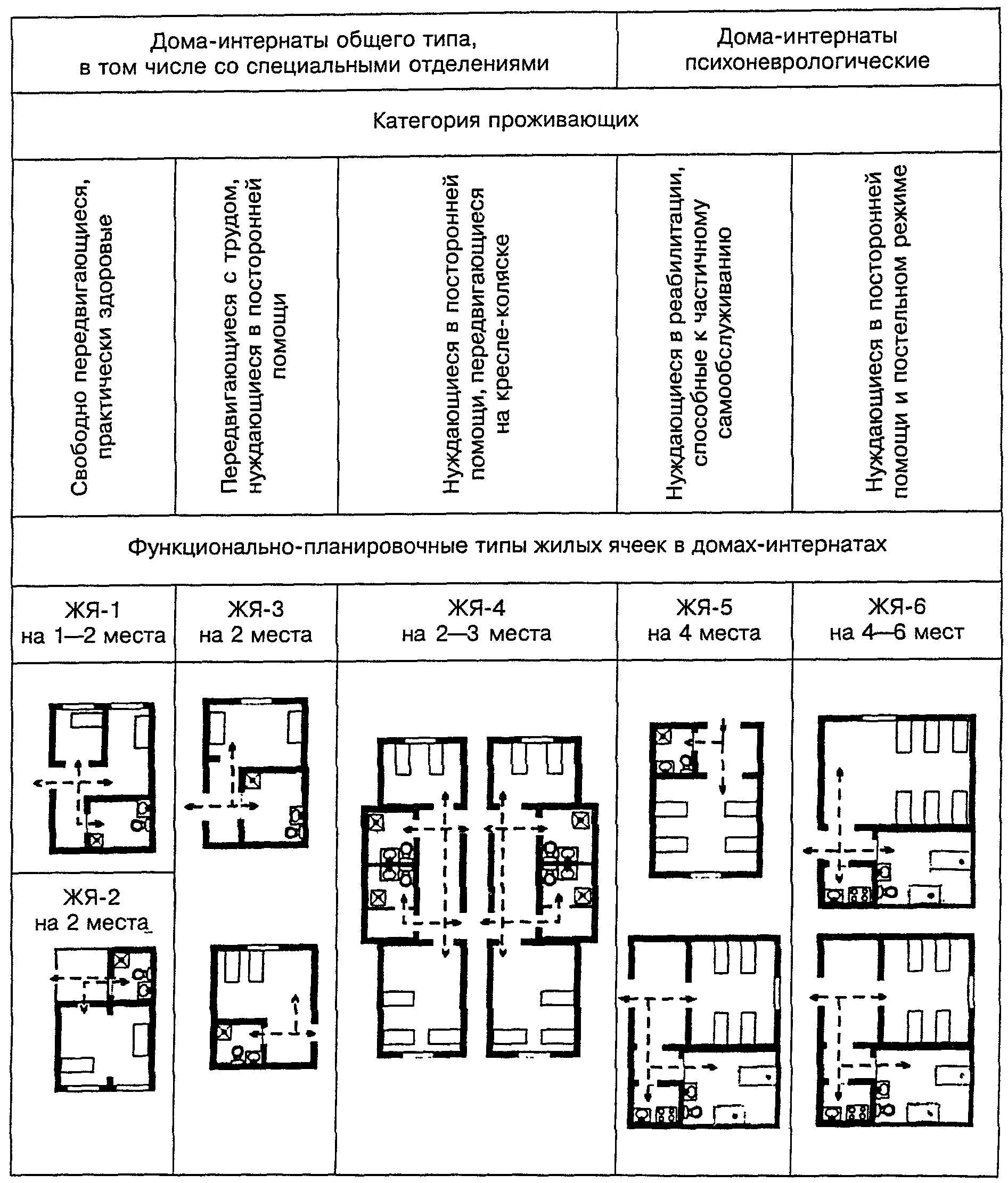

Схемы взаимосвязей жилых групп и отделений приведены на рисунках Г.1 и Г.2 Приложения Г.

6.4. Жилая площадь в домах-интернатах для людей старшего возраста и инвалидов принимается из расчета не менее 7 м2/чел.

6.5. Этажи зданий должны иметь не менее двух эвакуационных выходов в соответствии с 6.12* и 6.13* СНиП 21-01.

Лестницы, пандусы и лифты, подъемники, вспомогательные средства и приспособления для передвижения людей по зданию, использование их в помещениях следует проектировать в соответствии с требованиями СНиП 35-01 и СП 35-101.

6.6. Объемно-планировочные решения домов-интернатов следует проектировать с учетом следующих требований к путям эвакуации:

на путях эвакуации не следует применять вращающиеся двери и турникеты, винтовые лестницы;

в жилых ячейках комнату дежурного персонала следует размещать рядом со спальными комнатами и комнатами для занятий. Такое расположение обусловлено в случае необходимости скорейшей эвакуации контингента из этих помещений с помощью дежурного персонала. В этих помещениях предусматриваются устройства автоматической пожарной сигнализации;

на путях эвакуации дверные проемы не должны иметь порогов и перепадов высот пола. При необходимости устройства порогов их высота или перепад высот не должен превышать 0,025 м в соответствии с требованиями СНиП 35-01;

вдоль обеих сторон лестниц и пандусов, а также у всех переходов высотой более 0,45 м необходимо устраивать ограждения с поручнями из негорючих материалов на высоте 0,9 м.

6.7. При проектировании лестниц поручень перил с внутренней стороны должен быть непрерывным. По всей высоте лестницы на верхней поверхности поручня перил следует предусматривать рельефные обозначения этажей. Размеры цифр должны быть не менее, м: ширина 0,01, высота 0,015, высота рельефа цифры - не менее 0,002 м в соответствии с требованиями СНиП 35-01 к лестницам и пандусам.

6.8. На путях движения людей старшего возраста и инвалидов в здании следует предусматривать смежные с ними зоны отдыха и ожидания не реже чем через каждые 25 м, не менее одной на каждом этаже.

6.9. При всех наружных входах в здания домов-интернатов следует предусматривать тамбуры глубиной не менее 1,5 м и шириной 2,2 м.

Двойные тамбуры при входе следует проектировать в I и II климатических районах строительства. Если в I климатическом районе при входе в дом имеется веранда, то ее наличие учитывается как один из тамбуров в соответствии с требованиями 4.19 СП 35-102.

6.10. В жилой части здания допускается размещать обслуживающие помещения (библиотеку-читальню, комнаты для кружковых занятий, комнату медпункта) при высоте помещений, равной высоте жилых помещений.

Высоту помещений зрительного зала, лечебно-трудовых и учебно-производственных мастерских, а также помещений столовой следует принимать не менее 3 м в соответствии с СНиП 2.08.02.

При вместимости дома-интерната до 40 мест высоту обеденного и зрительного залов допускается принимать равной высоте жилых помещений.

6.11. В домах-интернатах специальных, общего типа со специальными отделениями при входе в здание в вестибюльной группе помещений следует предусматривать комнаты вахтера-охранника и пост милиции, рисунок Г.3 Приложения Г.

6.12. Состав и площади помещений домов-интернатов следует принимать согласно Приложению В настоящего СП.

6.13. Глубина жилых комнат не должна превышать 6 м. Ширина жилых помещений для нуждающихся в посторонней помощи и инвалидов, передвигающихся на креслах-колясках, а также процедурных помещений должна быть не менее 3,4 м. Пропорции сторон глубины к ширине в жилых комнатах рекомендуется принимать при соотношении сторон комнаты 2:1.

6.14. Ширина пути движения внутри здания (в коридорах, помещениях, галереях) в чистоте должна быть не менее:

при движении кресла-коляски в одном направлении - 1,5 м;

при встречном движении - 1,8 м.

Ширину прохода в помещении с оборудованием и мебелью следует принимать не менее 1,2 м.

Ширина балконов и лоджий должна быть, как правило, не менее 1,4 м в свету.

Ширину коридора или перехода в другое здание следует принимать не менее 2 м.

Подходы к различному оборудованию и мебели должны быть не менее 0,9 м, а при необходимости поворота кресла-коляски на 90° - не менее 1,2 м в соответствии с требованиями 3.18 СНиП 35-01.

6.15. В I и II климатических районах рекомендуется предусматривать в домах-интернатах при жилых комнатах лоджии и балконы глубиной не менее 1,4 м. При этом разница отметок пола жилого помещения и балкона (лоджии) не должна превышать 0,02 м в соответствии с требованиями 5.38 СП 35-102.

При решении балконов и лоджий следует учитывать местные условия и при необходимости предусматривать на летних помещениях ветрозащитные (возможно - трансформируемые) стенки-экраны и солнцезащиту в виде штор, козырьков и др.

Примечание. В психоневрологических домах-интернатах допускается проектировать остекленную лоджию общего пользования на жилую группу из расчета 0,5 м2/чел.

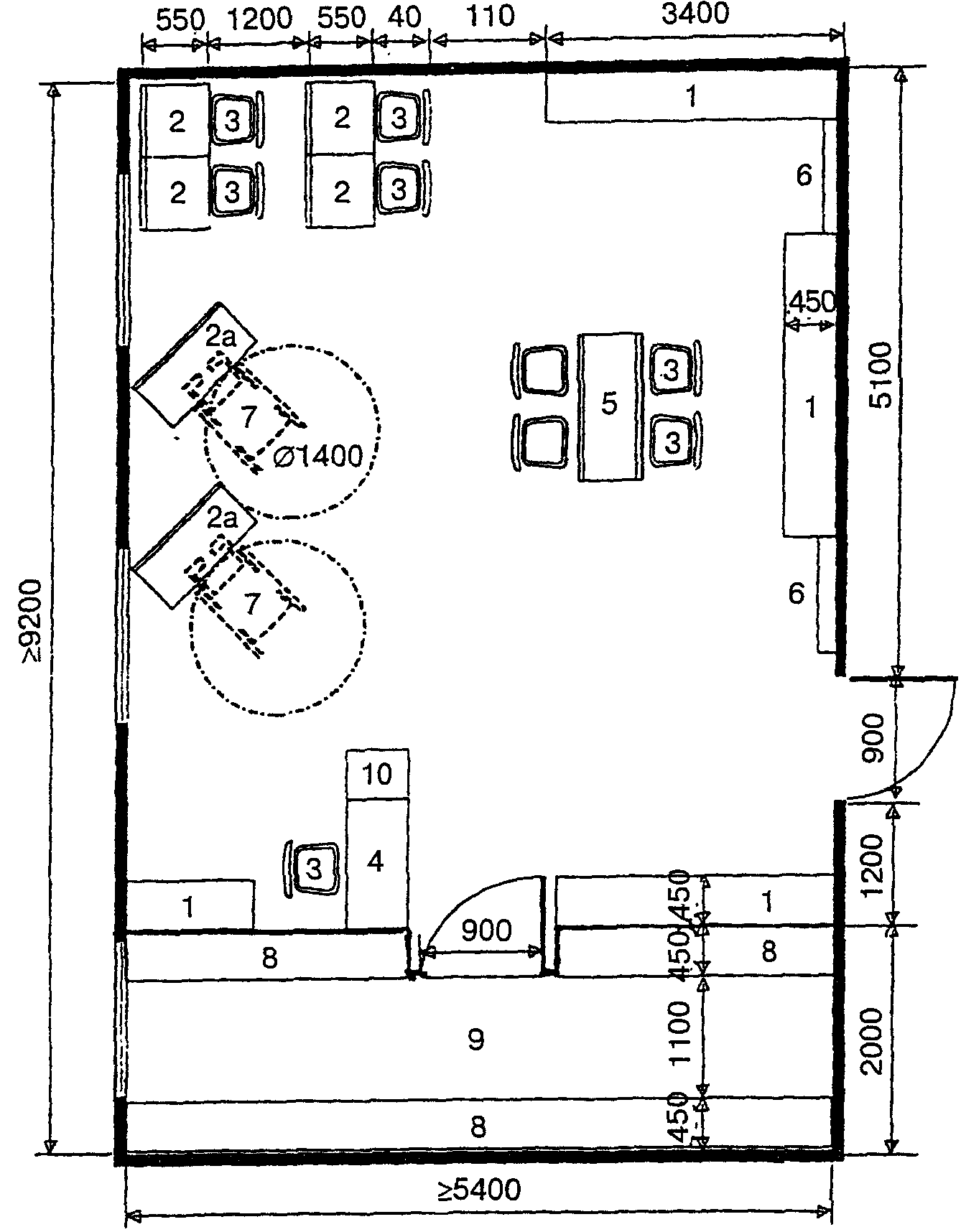

6.16. Столовую, лечебно-трудовые мастерские (далее - ЛТМ) и учебно-производственные мастерские (далее - УПМ) рекомендуется размещать в отдельных блоках.

6.17. В помещении мастерской при размещении оборудования рядом со столом мастера следует предусматривать стол медсестры для наблюдения и оказания в случае необходимости медицинской помощи занимающимся трудотерапией людям старшего возраста или инвалидам.

6.18. При учебно-производственных мастерских следует предусматривать кладовые для хранения материалов и кладовые готовых изделий. Состав и площади помещений УПМ представлены в таблице В.9 Приложения В и на рисунке Г.14 Приложения Г.

6.19. Учебно-производственные мастерские, их вместимость и количество следует определять в соответствии с заданием на проектирование с учетом требований к условиям организации труда на рабочих местах СП 35-104, приложение В.

6.20. Санитарные узлы для людей старшего возраста и инвалидов рекомендуется проектировать совмещенными либо раздельными. Для инвалидов с поражением опорно-двигательного аппарата, как правило, применяются совмещенные санузлы, оборудованные унитазом, умывальником и ванной или душем. Рекомендуются к применению сидячие ванны или полибаны с местом для сидения, ванны с открывающимися боковыми дверцами и т.п.

Для того, чтобы уменьшить число перемещений, рекомендуется в уборных на стене рядом с унитазом помещать гибкий шланг с душевой сеткой.

Площади санитарных узлов приведены в таблицах В.3 - В.5 Приложения В данного документа и СП 35-102.

6.21. Для психоневрологических больных, не способных к передвижению, предусматриваются санузлы с местом для каталки, со встроенным шкафом для суден. Набор оборудования санузлов следует принимать в соответствии с таблицей В.5 Приложения В.

6.22. В уборных общего пользования необходимо предусматривать не менее одной универсальной кабины, доступной для всех. Размеры универсальной кабины в плане принимаются не менее: ширина - 1,65 м, глубина - 1,8 м. В кабине рядом с унитазом следует предусматривать пространство для размещения кресла-коляски, а также крючки для одежды, костылей и других принадлежностей в соответствии с 3.67 СНиП 35-01.

7. Функциональные требования к проектированию основных групп помещений

7.1. Дома-интернаты включают отделения, группы помещений жилого, обслуживающего и хозяйственного назначения.

Состав и площади основных групп помещений домов-интернатов приведены в таблицах В.1 - В.12 Приложения В.

7.2. В домах-интернатах состав помещений вестибюльной группы помещений следует проектировать в соответствии с таблицей В.1 Приложения В.

7.3. Для зданий любой вместимости предусматриваются приемно-карантинные отделения, состав, площади и количество помещений которых принимаются по заданию на проектирование в соответствии с таблицей В.2 Приложения В. Приемное и карантинное отделения рекомендуется размещать на первом этаже здания дома-интерната.

Необходимость устройства централизованных приемно-карантинных отделений определяется заданием на проектирование.

Жилое отделение

7.4. Жилые отделения домов-интернатов общего типа со специальными отделениями формируются из жилых групп помещений, однородных жилых ячеек, помещений охраны и безопасности, коммуникационных и общественных помещений. Жилые отделения и жилые группы проектируются непроходными. Специальные отделения должны быть разграничены с общими отделениями коммуникационным пространством - коридорами.

Жилая группа

7.5. Жилые группы помещений должны быть специализированными по физическому состоянию проживающих: для лиц, свободно передвигающихся, передвигающихся с трудом, способных к частичному самообслуживанию, нуждающихся в посторонней помощи, передвигающихся на креслах-колясках и нуждающихся в постельном режиме. Жилые группы проектируются в соответствии с таблицами В.3 - В.5 Приложения В.

7.6. Из вспомогательных помещений в жилой группе следует предусматривать: помещения для хранения носилок (каталки), санитарную комнату и помещение для хранения чистого белья, кухню самообслуживания, буфетную комнату, комнату отдыха, помещение для уборочного инвентаря, кладовую грязного белья с местом для разборки, комнату для персонала, комнату бытового обслуживания, площади которых приведены в таблицах В.3 - В.5 Приложения В.

Примечание. В составе персонала предусмотрен дежурный, в обязанности которого входит также организация скорейшей эвакуации проживающих при пожаре.

7.7. Набор жилых комнат по вместимости, а также их соотношение в жилых группах и отделениях уточняются при составлении задания на проектирование.

Жилые ячейки и жилые комнаты

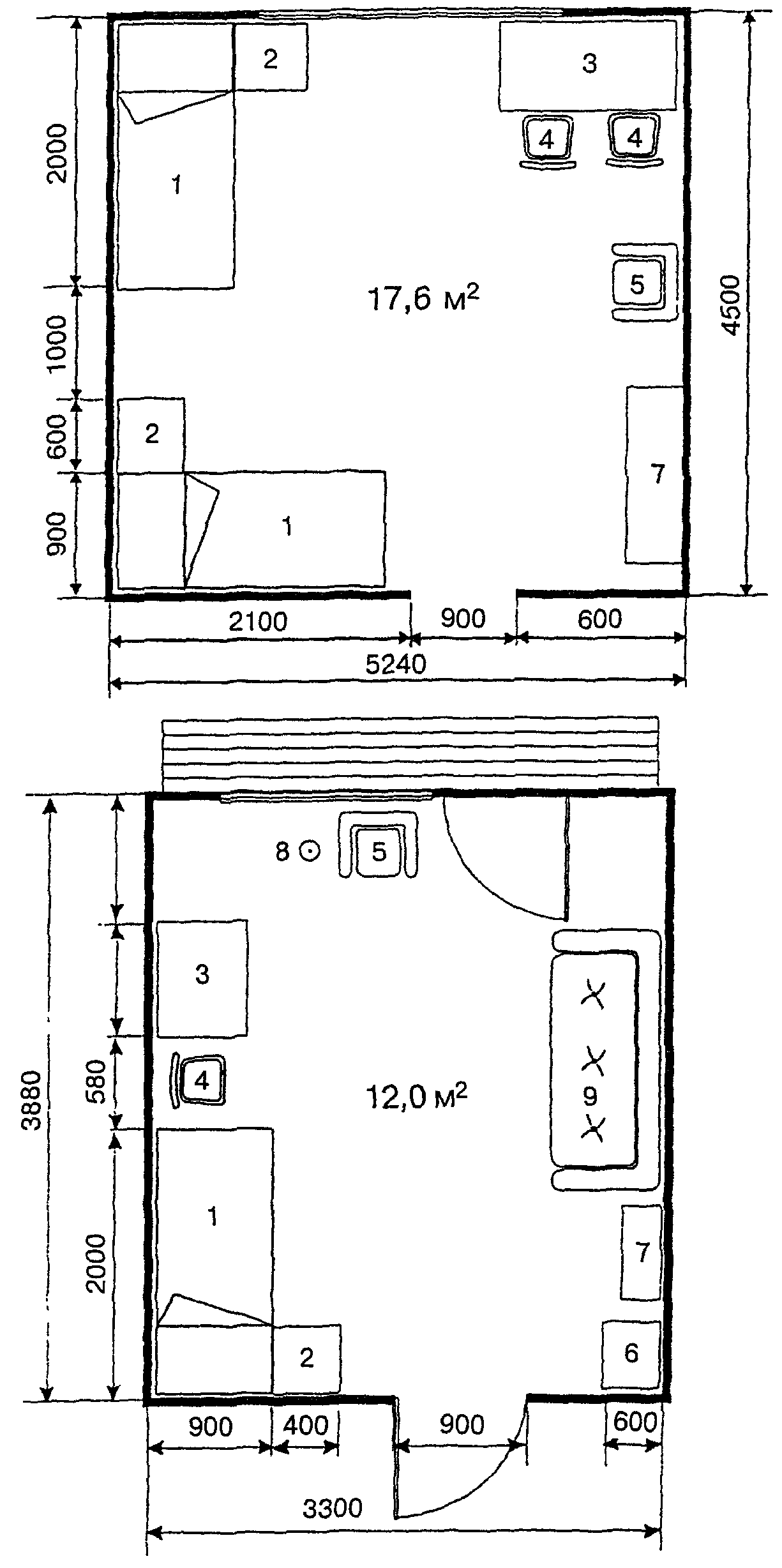

7.8. Типы жилых ячеек представлены на рисунках Г.4 - Г.8 Приложения Г, состав и площади помещений жилых ячеек приведены в таблицах В.3 - В.5 Приложения В.

При проектировании жилых комнат и жилых ячеек следует учитывать функциональные требования, обусловленные потребностями однородного (по возрасту и физическому состоянию) контингента. В домах-интернатах общего типа и специальных отделениях (специальных домах-интернатах) жилые ячейки ЖЯ-1, ЖЯ-2, ЖЯ-3 предусматриваются с жилыми комнатами на 1 - 2 чел., рассчитанными для свободно передвигающихся, способных к самообслуживанию. Эта категория лиц питается в основном в столовой. Для контингента, передвигающегося с трудом и на креслах-колясках, проектируют жилые ячейки ЖЯ-4 с жилыми комнатами на 2 - 3 места. При жилых ячейках предусматриваются буфетная и кухня-раздаточная, в которую из столовой доставляется готовая пища для лиц, передвигающихся с трудом.

7.9. В психоневрологических домах-интернатах для жилых групп предусматривают жилые ячейки ЖЯ-5 с жилыми комнатами на 4 места, рассчитанными на лиц, способных к частичному самообслуживанию и нуждающихся в реабилитации, лица этой категории в основном питаются в столовой.

Жилые ячейки ЖЯ-6 проектируют с жилыми комнатами на 4 - 6 мест, рассчитанными на лиц, нуждающихся в посторонней помощи и постельном режиме. Эта категория лиц питается в жилых комнатах. Состав и площадь помещений жилой ячейки ЖЯ-6 представлены в таблице В.5 Приложения В.

При ванной комнате в жилой группе с жилыми ячейками для нуждающихся в постельном режиме и колясочников (ЖЯ-6) рекомендуется размещать хозяйственную кладовую для грязного белья.

7.10. Площадь жилых комнат для проживающих, способных к частичному самообслуживанию или нуждающихся в посторонней помощи, следует принимать по таблице В.4 Приложения В независимо от их физического состояния.

7.11. Жилые комнаты для людей старшего возраста, передвигающихся на креслах-колясках, следует проектировать с учетом функциональных зон, обеспечивающих свободный подъезд человека в кресле-коляске к любой точке помещения, к оборудованию помещения при минимальной ширине зоны маневрирования кресла-коляски не менее 1,3 м согласно СП 35-102.

7.12. Жилые комнаты рекомендуется оборудовать встроенными шкафами для одежды, обуви, белья и личных вещей, а передние - вешалками для уличной одежды. Встроенные шкафы возможно размещать в передних при наличии индивидуальных замков согласно таблицам В.3 - В.5 Приложения В.

7.13. Для лиц, свободно передвигающихся и способных к частичному самообслуживанию, предусматривают жилые ячейки ЖЯ-1 и ЖЯ-3 с совмещенными санузлами в соответствии с 5.30 СП 35-102. Для лиц, передвигающихся с трудом, предусматривают жилые ячейки ЖЯ-4. В жилых ячейках этого типа проживающие пользуются санузлом с помощью младшего медицинского персонала. Для удобства наблюдения за проживающими шлюз-передняя не предусматривается.

7.14. Для лиц с психоневрологическими заболеваниями предусматривают жилые ячейки ЖЯ-5 и ЖЯ-6. Санитарные узлы в этих жилых ячейках по сравнению с ячейками ЖЯ-1 и ЖЯ-4 проектируют большей площади и с расширенным составом оборудования, приведенным в таблице В.5 Приложения В.

Передние в жилых ячейках следует принимать площадью не менее 4 м2 при минимальной ширине 1,5 м.

Помещения культурно-массового обслуживания

7.15. Состав и площади помещений культурно-массового назначения представлены в таблице В.6 Приложения В и на рисунках Г.9 - Г.13 Приложения Г.

7.16. Зрительный зал проектируют, как правило, с амфитеатром. Уклон амфитеатра устанавливается исходя из условий видимости сцены.

Требования к проектированию параметров зрительного зала и киноэкранов должны соответствовать требованиям СНиП 2.08.02 (приложение 6).

7.17. В зрительном зале предусматривают места для инвалидов на креслах-колясках из расчета 10 - 12% и для лиц с психоневрологическими заболеваниями 5 - 10%. Состав и площади зрительного зала представлены в таблице В.6 Приложения В и на рисунке Г.10 Приложения Г.

7.18. Число мест в зрительном зале необходимо принимать в процентном соотношении от вместимости учреждения:

- в домах-интернатах общего типа со специальными отделениями или без них - в расчете на 80% лиц, способных к самостоятельному передвижению, и на 20% лиц, передвигающихся с трудом, а также передвигающихся на креслах-колясках;

- в психоневрологических домах-интернатах - в расчете на 100% лиц, способных к частичному самообслуживанию. Площадь зала принимается, как правило, из расчета 1,2 м2/место, а для лиц, использующих кресла-коляски, - 1,8 м2/место.

7.19. В зрительных залах должны быть установлены неподвижно прикрепленные к полу полумягкие кресла с неоткидными сиденьями. Для людей с физическими недостатками число мест в ряду должно быть: при односторонней эвакуации из ряда - не более 12, при двусторонней эвакуации - не более 25, ширина прохода между рядами - не менее 0,55 м.

Для лиц, передвигающихся в креслах-колясках, следует предусматривать свободные площадки перед эстрадой или в конце зала и дополнительный проем - выезд из зала - шириной не менее 1,6 м.

7.20. Артистические комнаты при зрительном зале допускается проектировать без естественного освещения.

7.21. Зрительный зал можно объединять с фойе в единое пространство (при проведении крупных мероприятий). Тип трансформируемой перегородки между зрительным залом и фойе устанавливается заданием на проектирование.

7.22. Зал религиозных обрядов следует проектировать единым на здание в соответствии с таблицей В.6 Приложения В и рисунком Г.13 Приложения Г (см. СП 31-103).

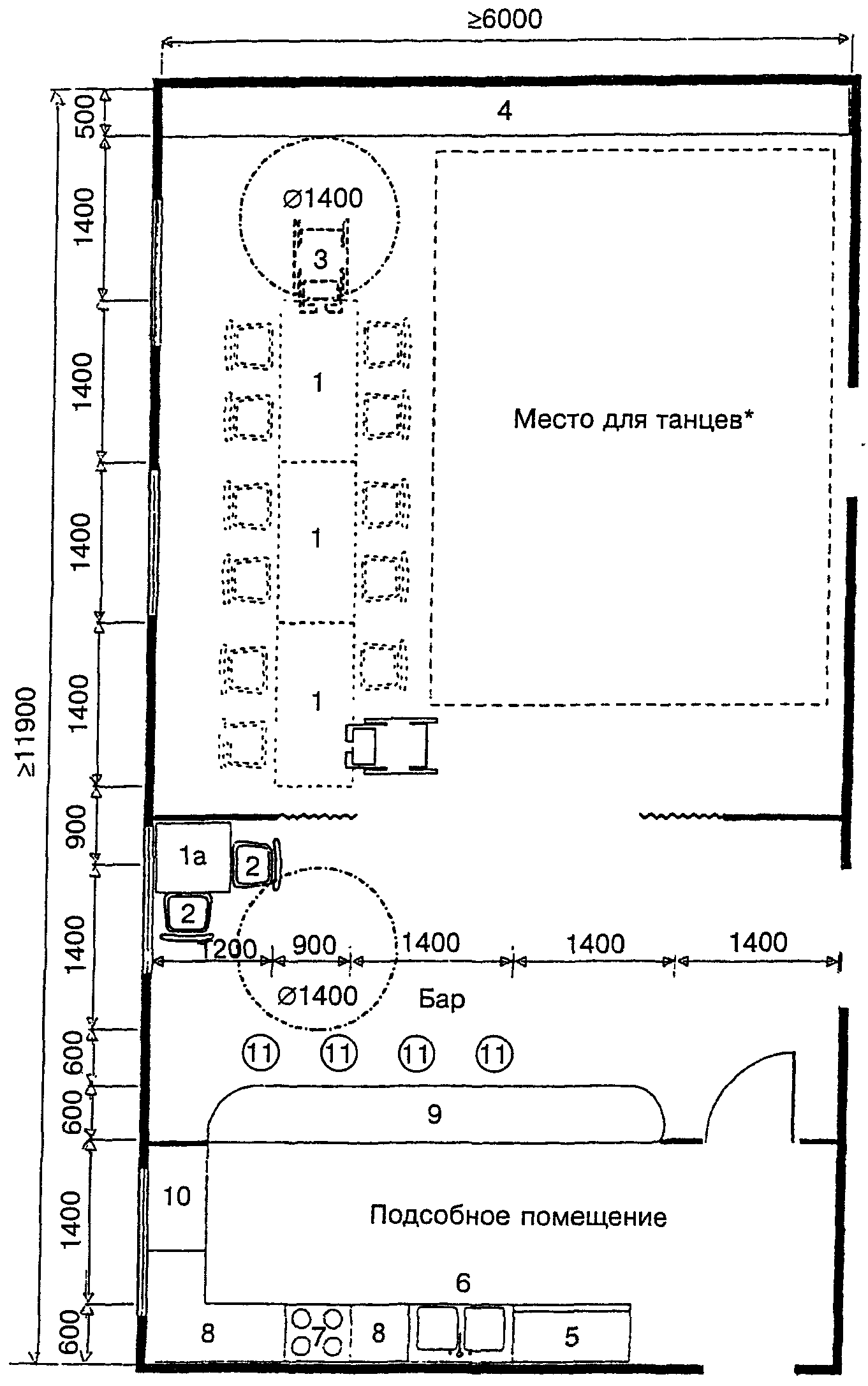

7.23. При оптимальном уровне комфортности проживания класса "О" в составе помещений для культурно-массового обслуживания можно дополнительно предусматривать картинную галерею, зимний сад и др.

Помещения медицинского обслуживания

7.24. В зданиях домов-интернатов вместимостью 50 мест и более в составе медицинских помещений предусматривают кабинет фельдшера, в зданиях вместимостью 100 - 200 мест - кабинет врача вместо кабинета фельдшера в соответствии с таблицей В.7 Приложения В.

Лечебно-трудовые мастерские

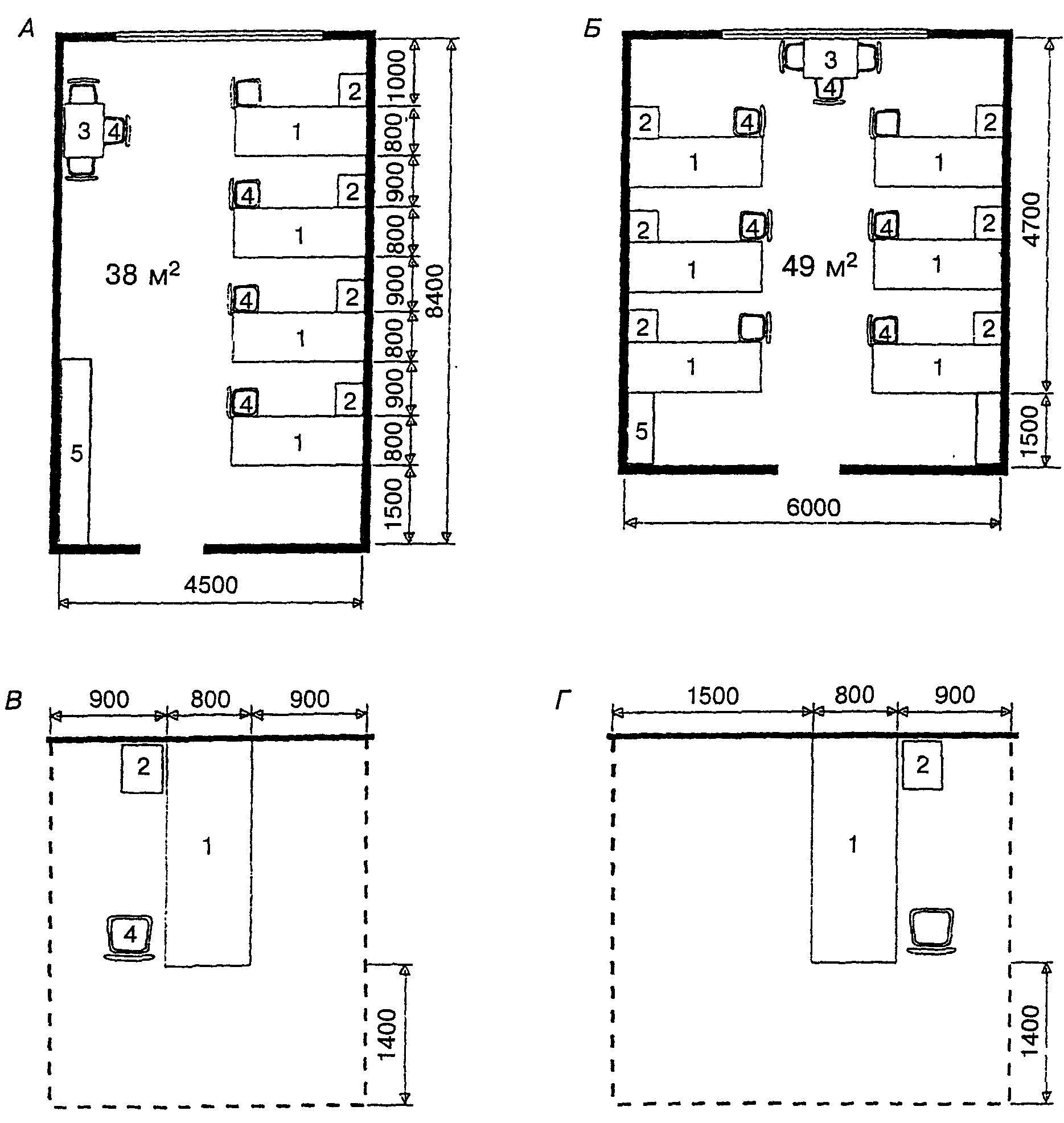

7.25. Число и профиль ЛТМ определяют заданием на проектирование в соответствии с таблицей В.8 Приложения В и рисунком Г.15 Приложения Г. Комнату мастера следует размещать вблизи мастерской соответствующего профиля.

Лечебно-трудовые мастерские и учебно-производственные мастерские следует размещать на одном этаже, соблюдая требования СНиП 21-01, или размещать в отдельных корпусах, соединенных с основным зданием теплым переходом. В мастерских, которыми могут пользоваться инвалиды на креслах-колясках, ширину основного прохода, а также расстояние между рабочими местами следует принимать 1,5 - 2 м.

7.26. В психоневрологическом доме-интернате помещения лечебно-трудовых мастерских необходимо проектировать в соответствии с требованиями СП 35-104. Состав, площади и профиль таких мастерских и помещений для них следует определять заданием на проектирование.

7.27. Проектировать оборудование индивидуальных рабочих мест или мест обслуживания следует с учетом размеров зоны досягаемости на рабочей поверхности стола для обеих рук в диапазоне от 0,25 м (от контактной кромки) по глубине и 0,7 м по фронту до 0,7 м по глубине и 1,7 м по фронту в зависимости от удаленности и наклона туловища в соответствии с требованиями 5.12 СП 35-101.

Учебно-производственные мастерские

7.28. Учебно-производственные мастерские в учреждениях рассчитываются на лиц, находящихся под наблюдением врача, свободно передвигающихся и колясочников, способных к трудовому и профессиональному обучению и желающих заняться посильной работой по своей профессии или приобрести новую профессию. Ориентировочный состав и площади помещений УПМ представлены в таблице В.9 Приложения В. Планировочная схема картонажной мастерской приведена на рисунке Г.14 Приложения Г.

Помещения питания

7.29. В домах-интернатах проектируют столовые, рассчитанные в целом на учреждение. Для учреждений вместимостью до 100 мест рекомендуется подвоз пищи в термосах в жилые комнаты или буфетные. Буфетные с кухней-раздаточной рассчитывают на жилые группы, в которые из кухни-столовой в буфетные доставляют готовые обеды.

Столовая работает на сырье и полуфабрикатах. Состав и площади помещений столовой представлены в таблице В.10 Приложения В. Обеденный зал столовой предусматривается для свободно передвигающихся лиц, передвигающихся с трудом и контингента, передвигающегося на креслах-колясках (рисунок Г.17 Приложения Г, см. также СанПиН 2.3.6.1079).

Состав и площади помещений столовой рекомендуется принимать по таблице В.10 Приложения В.

7.30. Число мест в обеденном зале следует принимать из расчета односменного обслуживания лиц, свободно передвигающихся и передвигающихся на креслах-колясках:

в домах-интернатах общего типа - 90% списочного состава;

в психоневрологических домах-интернатах - 80% списочного состава.

Обслуживание должно осуществляться официантами.

7.31. Число мест в буфетных для лиц, передвигающихся с трудом, временно заболевших, следует принимать из расчета одновременного обслуживания ориентировочно:

в домах-интернатах общего типа со специальными отделениями (специальные дома-интернаты) для лиц, не способных к частичному самообслуживанию, - 10%;

в психоневрологических домах-интернатах для лиц, не способных к частичному самообслуживанию, нуждающихся в постельном режиме, - 20%.

Доставка пищи из кухни-столовой на этажи, где расположены буфетные жилых отделений, производится с помощью подъемников.

7.32. При размещении столовой отдельно от здания дома-интерната при входе в столовую следует предусматривать вестибюль с гардеробом, уборной и умывальником (для мужчин и женщин).

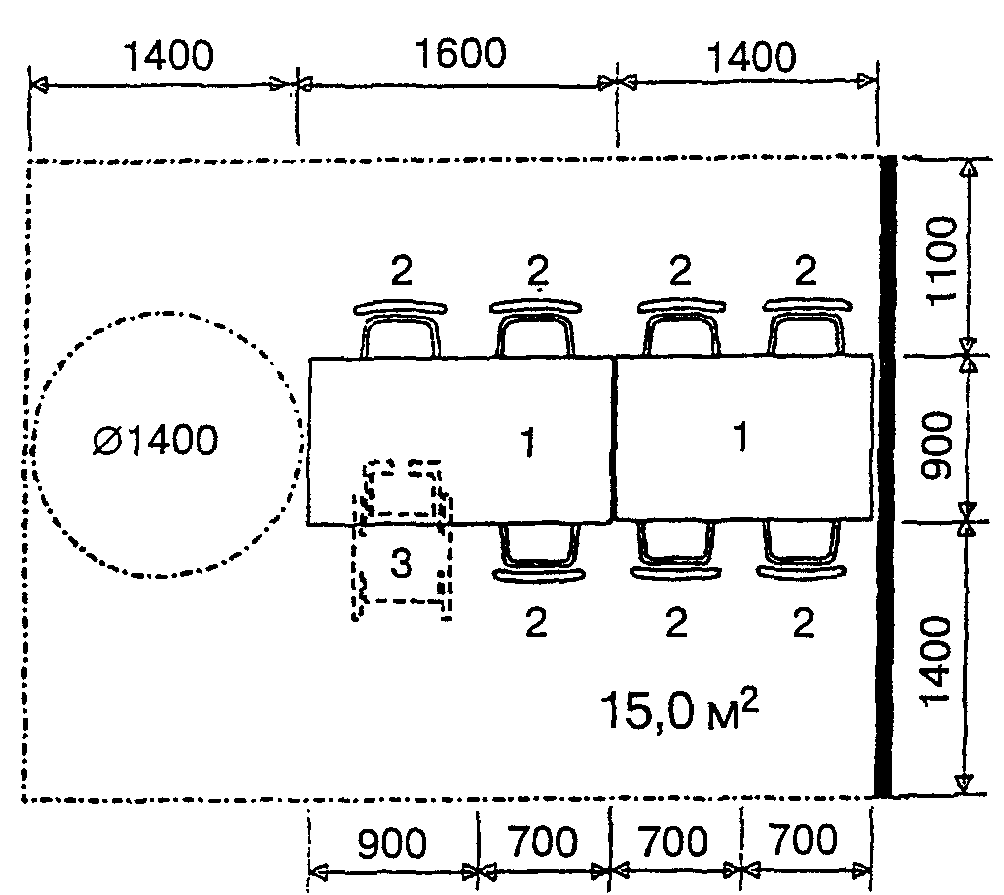

7.33. Площадь обеденного зала следует принимать на одно место в зале не менее, м2: при самообслуживании - 1,8 м2 и 1,4 м2 - при обслуживании официантами в соответствии с 2.29 СНиП 2.08.02.

В специализированных учреждениях площадь залов принимается по заданию на проектирование.

Помещения для гимнастики и физкультуры

7.34. В домах-интернатах для людей старшего возраста и инвалидов следует предусматривать гимнастические помещения для корригирующих упражнений и физкультурных занятий. Для лиц, практически здоровых и свободно передвигающихся, рекомендуется проектировать многоцелевой спортзал.

В интернатах вместимостью до 200 мест помещение для гимнастики устраивается с посменными занятиями. Состав и площади помещений представлены в таблице В.1 Приложения В и на рисунке Г.16 Приложения Г.

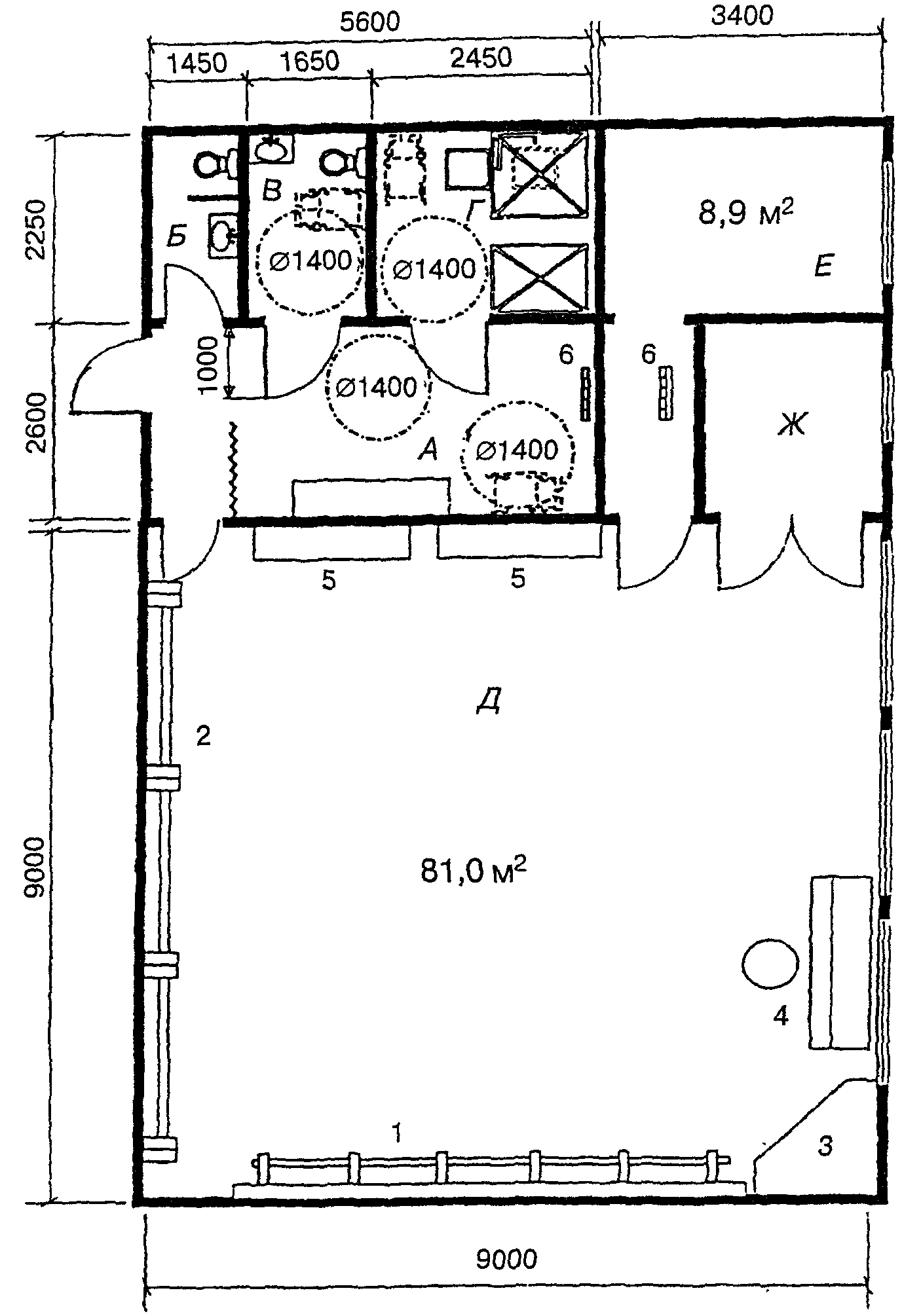

Физкультурный зал проектируют в соответствии с таблицей В.1 Приложения В по заданию на проектирование.

Административные и служебно-бытовые помещения

7.35. Административные и служебно-бытовые, а также хозяйственные помещения рекомендуется проектировать согласно таблицам В.1, В.11, В.12 Приложения В.

7.36. Прачечная, стирально-разборочная, прачечная для самообслуживания при доме-интернате допускаются в том случае, когда отсутствует возможность стирки белья в прачечной населенного пункта.

Производительность прачечной при доме-интернате следует принимать из расчета стирки 1,0 кг сухого белья в сутки на одного проживающего, передвигающегося с трудом и нуждающегося в посторонней помощи, пользующегося креслом-коляской, и 0,5 кг - для остальных категорий проживающих.

Площадь прачечных, а также площадь кладовых для чистого и грязного белья следует принимать согласно таблицам В.1 и В.12 Приложения В.

7.37. Хозяйственные помещения (центральная бельевая, кладовая, складские помещения, блок дезинфекционных камер, прачечная, кладовые инвентаря) следует определять в соответствии с таблицами В.1, В.12 Приложения В и заданием на проектирование по расчету, исходя из общей вместимости учреждения и местных условий.

Помещения охраны и безопасности

7.38. Пост милиции следует функционально связывать с изолятором для нарушителей порядка, с вестибюльной группой помещений. Число мест в изоляторе устанавливают по заданию на проектирование в соответствии с таблицей В.1 Приложения В.

8. Инженерно-техническое обеспечение и оборудование

8.1. Регулирование инженерно-технического обеспечения и инженерного оборудования следует осуществлять из единого диспетчерского пункта. Диспетчерское инженерное регулирование предусматривается при вместимости учреждения 200 мест и более.

8.2. Внутренний водопровод и канализацию домов-интернатов следует проектировать в соответствии с требованиями СНиП 2.04.01. В жилых ячейках при установке кранов умывальников и душевых необходимо предусматривать термостатические регуляторы, исключающие подачу горячей воды температурой более 50 °С.

8.3. В домах-интернатах следует предусматривать вентиляцию с естественным побуждением в соответствии со СНиП 41-01. Расход наружного воздуха в жилых помещениях и помещениях общественного и административного назначения следует принимать согласно СНиП 41-01, таблица М.1.

8.4. При использовании звуковой сигнализации места для инвалидов с дефектами слуха в общественных помещениях, аудиториях, зрительном зале следует размещать на расстоянии не более 10 м от источника звука или оборудовать специальными переносными приборами усиления звука.

Требования к необходимой звуковой, световой, тактильной информации, устанавливаемой в помещениях, следует предусматривать в соответствии с 3.51, 3.57 СНиП 35-01.

8.5. Надежность электроснабжения электроприемников (кроме устройств противопожарной защиты) должна соответствовать II степени в соответствии с требованиями СП 31-110.

8.6. Жилые комнаты, помещения отдыха и общественные помещения с постоянным пребыванием людей, а также пост милиции, мастерские учебно-производственные, лечебно-трудовые и помещения администрации следует радиофицировать.

8.7. Телефоны устанавливают в кабинетах врачей, старшей медсестры, на посту старшей медсестры, в кабинете директора и заместителя директора по хозяйственной части, в помещении поста милиции, бухгалтерии. Телефоны-автоматы следует устанавливать в вестибюле и на каждом этаже учреждения.

8.8. В домах-интернатах на 100 мест и более следует предусматривать внутреннее устройство телефонной связи в зависимости от возможности местной телефонной сети. Телефоны с выходом в городскую сеть должны размещаться в кабинете директора и в вестибюле. Перечень других помещений, в которых устанавливают телефоны, определяется заданием на проектирование.

8.9. Коллективный прием телевидения следует предусматривать в жилых комнатах, комнатах отдыха, зрительном зале, фойе в домах-интернатах общего типа и специальных домах-интернатах. В специальных домах-интернатах и домах-интернатах общего типа со специальными отделениями устанавливают телевизоры в помещении поста милиции.

В психоневрологических домах-интернатах установку телевизоров следует предусматривать в комнатах отдыха, в одной из комнат кружковых занятий и в зрительном зале.

8.10. Аварийное (безопасности и эвакуационное) освещение устраивают в соответствии с требованиями СП 31-110.

Для аварийной звуковой сигнализации следует применять приборы, обеспечивающие уровень звука не менее 15 дБА в течение 30 с, при превышении максимального уровня звука в помещении на 5 дБА - согласно 3.55 СНиП 35-01, НПБ 88.

Аварийное освещение должно выполняться в помещениях вестибюля, гардероба, постов охраны, пожарного поста, аппаратной управления, звукоаппаратной, телефонной станции (СНиП 23-05).

8.11. Эвакуационное освещение должно быть предусмотрено во всех помещениях, где возможно пребывание не менее 50 чел., а также на всех лестницах, проходах и других путях эвакуации согласно СП 31-110.

8.12. Для вызова дежурного персонала следует предусматривать сигнализацию (звуковую или световую). Одну кнопку вызова устанавливают у изголовья каждой кровати в жилой комнате, а также в комнатах отдыха, обеденном и зрительном залах, лечебно-трудовых и учебно-производственных мастерских, уборных и ванных комнатах. В психоневрологических домах-интернатах одна кнопка вызова предусматривается на каждую жилую комнату, обеденный и зрительный залы, лечебно-трудовую мастерскую, общие санузлы и вестибюли. Сигналы вызова должны поступать в помещение дежурного персонала.

Приложение А

(справочное)

ПЕРЕЧЕНЬ ДОКУМЕНТОВ, НА КОТОРЫЕ ДАНЫ ССЫЛКИ В НАСТОЯЩЕМ СП

СНиП 2.04.01-85*. Внутренний водопровод и канализация зданий

СНиП 2.07.01-89*. Градостроительство. Планировка и застройка городских и сельских поселений

СНиП 2.08.02-89*. Общественные здания и сооружения

СНиП 21-01-97*. Пожарная безопасность зданий и сооружений

СНиП 23-05-95*. Естественное и искусственное освещение

СНиП 31-01-2003. Здания жилые многоквартирные

СНиП 35-01-2001. Доступность зданий и сооружений для маломобильных групп населения

СНиП 41-01-2003. Отопление, вентиляция и кондиционирование

СП 31-103-99. Здания, сооружения и комплексы православных храмов

СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий

СП 35-101-2001. Проектирование зданий и сооружений с учетом доступности для маломобильных групп населения. Общие положения

СП 35-102-2001. Жилая среда с планировочными элементами, доступными инвалидам

СП 35-104-2001. Здания и помещения с местами труда для инвалидов

СП 35-114-2003. Реконструкция и приспособление зданий для учреждений социального обслуживания пожилых людей

НПБ 88-2001*. Установки пожаротушения и сигнализации. Нормы и правила проектирования

НПБ 250-97. Лифты для транспортирования пожарных подразделений в зданиях и сооружениях. Общие технические требования

ГОСТ Р 51630-2000. Платформы подъемные с вертикальным и наклонным перемещением для инвалидов. Технические требования доступности

ГОСТ Р 51631-2000. Лифты пассажирские. Технические требования доступности для инвалидов

СанПиН 2.1.2.1002-00. Санитарно-эпидемиологические требования к жилым зданиям и помещениям

СанПиН 2.3.6.1079-01. Санитарно-эпидемиологические требования к организациям общественного питания, изготовлению и оборотоспособности в них пищевых продуктов и продовольственного сырья.

Приложение Б

(справочное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Дом-интернат общего типа - учреждение, предназначенное для стационарного проживания лиц старшего возраста и инвалидов, нуждающихся в социальной и медицинской помощи.

Дом-интернат психоневрологический - учреждение, предназначенное для стационарного проживания лиц старшего возраста и инвалидов, нуждающихся в социальной и психологической поддержке, психиатрической помощи и в соответствующем медицинском уходе.

Дом-интернат специальный (специальное отделение) - учреждение, предназначенное для лиц старшего возраста и инвалидов 18 лет и старше, вышедших из мест заключения и нарушителей общественного порядка из общих отделений. Учреждение включает помещения, аналогичные интернату общего типа, также помещения охраны и безопасности, изолятор для нарушителей порядка, кабинеты нарколога и психолога.

Жилое отделение - функциональный элемент, состоящий из жилых групп (от 2 до 4) и общественных помещений в составе отделения.

Жилая группа - элемент жилого отделения, включающий в свой состав однородные жилые ячейки, коммуникационные и общественные помещения внутригруппового пользования (вместимость жилой группы до 20 чел.). Жилые группы, рассчитанные для различных категорий проживающих, называются комплексными (в отличие от однородных жилых групп).

Жилая ячейка - функциональный элемент дома-интерната, состоящий из жилых и подсобных комнат для заселения определенного числа проживающих (от 2 до 6 чел.) в зависимости от типа учреждений.

Комната социально-бытовой адаптации - помещение для оказания психологической помощи лицам, оказавшимся в затрудненных жизненных ситуациях с полной или частичной потерей трудоспособности, и возвращение их к обычным социальным условиям общества.

Лица старшего возраста - женщины 55 лет и старше и мужчины 60 лет и старше.

Функциональная зона - пространство, характеризующееся определенными общими признаками, связанными с какой-либо деятельностью, например, зона у стола, зона проезда на кресле-коляске по коридору и т.д.

Приложение В

(рекомендуемое)

СОСТАВ И ПЛОЩАДИ ОСНОВНЫХ ГРУПП ПОМЕЩЕНИЙ ДОМОВ-ИНТЕРНАТОВ

Таблица В.1

Общая группа помещений для домов-интернатов

--------------------T---------------------------------------------------¬

¦     Помещения     ¦           Площадь помещений, м2, класса           ¦

¦                   +-------------------------T-------------------------+

¦                   ¦           "М"           ¦           "О"           ¦

¦                   +-------------------------+-------------------------+

¦                   ¦         при вместимости учреждения, место         ¦

¦                   +-------T--------T--------T-------T--------T--------+

¦                   ¦  50   ¦  100   ¦  200   ¦  50   ¦  100   ¦   200  ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Вестибюль, гардероб¦30,0   ¦40,0    ¦70,0    ¦40,0   ¦80,0    ¦100,0   ¦

¦для посетителей,   ¦       ¦        ¦        ¦       ¦        ¦        ¦

¦пост дежурного     ¦       ¦        ¦        ¦       ¦        ¦        ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Пост охранника     ¦9,0    ¦9,0     ¦9,0     ¦9,0    ¦9,0     ¦9,0     ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Пост милиции <*>   ¦14,0   ¦14,0    ¦14,0    ¦14,0   ¦14,0    ¦14,0    ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Изолятор для       ¦      4,5 м2/место       ¦            -            ¦

¦нарушителей порядка¦                         ¦                         ¦

+-------------------+-------T--------T--------+-------T--------T--------+

¦Торговый киоск     ¦-      ¦4,0     ¦4,0     ¦4,0    ¦4,0     ¦4,0     ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Комната приема     ¦12,0   ¦12,0    ¦20,0    ¦12,0   ¦12,0    ¦24,0    ¦

¦гостей             ¦       ¦        ¦        ¦       ¦        ¦        ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Телефоны-автоматы  ¦1,5    ¦1,5     ¦1,5     ¦1,5    ¦1,5     ¦1,5     ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Уборные при вести- ¦3,0    ¦6,0     ¦8,0     ¦3,0    ¦6,0     ¦8,0     ¦

¦бюле               ¦       ¦        ¦        ¦       ¦        ¦        ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Комната социально- ¦16     ¦20      ¦40      ¦18     ¦30      ¦60      ¦

¦бытовой адаптации  ¦       ¦        ¦        ¦       ¦        ¦        ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Кабинет заведующего¦16     ¦16      ¦16      ¦18     ¦18      ¦18      ¦

¦при комнате        ¦       ¦        ¦        ¦       ¦        ¦        ¦

¦социально-бытовой  ¦       ¦        ¦        ¦       ¦        ¦        ¦

¦адаптации          ¦       ¦        ¦        ¦       ¦        ¦        ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Прачечная:         ¦       ¦        ¦        ¦       ¦        ¦        ¦

¦ стиральная-разбо- ¦12     ¦18      ¦20      ¦12     ¦18      ¦20      ¦

¦рочная             ¦       ¦        ¦        ¦       ¦        ¦        ¦

¦ сушильно-гладиль- ¦10     ¦12      ¦12      ¦10     ¦12      ¦12      ¦

¦ная                ¦       ¦        ¦        ¦       ¦        ¦        ¦

¦ хозяйственная кла-¦(7 x 2)¦(9 x 2) ¦(9 x 2) ¦(7 x 2)¦(9 x 2) ¦(9 x 2) ¦

¦довая (помещение)  ¦14     ¦18      ¦18      ¦14     ¦18      ¦18      ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Помещения:         ¦       ¦        ¦        ¦       ¦        ¦        ¦

¦ для занятий гимна-¦            81, одно помещение на здание           ¦

¦стикой и физкульту-¦                                                   ¦

¦рой <**>           ¦                                                   ¦

¦ раздевалка        ¦14,5   ¦14,5 x 2¦14,5 x 2¦14,5   ¦14,5 x 2¦14,5 x 2¦

¦ санузел           ¦3,2    ¦3,2 x 2 ¦3,2 x 2 ¦3,2    ¦3,2 x 2 ¦3,2 x 2 ¦

¦ комната для хране-¦6,5    ¦6,5     ¦6,5     ¦6,5    ¦6,5     ¦6,5     ¦

¦ния спортинвентаря ¦       ¦        ¦        ¦       ¦        ¦        ¦

¦<**>               ¦       ¦        ¦        ¦       ¦        ¦        ¦

¦ санузел для инва- ¦4      ¦4 x 2   ¦4 x 2   ¦4      ¦4 x 2   ¦4 x 2   ¦

¦лидов на креслах-  ¦       ¦        ¦        ¦       ¦        ¦        ¦

¦колясках           ¦       ¦        ¦        ¦       ¦        ¦        ¦

¦ душевая           ¦6,5    ¦6,5     ¦6,5     ¦6,5    ¦6,5     ¦6,5     ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Комната тренера    ¦8      ¦8       ¦8       ¦8      ¦8       ¦8       ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Отапливаемые       ¦           0,8 на каждого передвигающегося         ¦

¦стоянки для кресел-¦          на кресле-коляске, но не менее 10        ¦

¦колясок            ¦                                                   ¦

+-------------------+-------T--------T--------T-------T--------T--------+

¦Мастерская ремонта ¦7      ¦7       ¦7       ¦7      ¦7       ¦7       ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Кладовая запчастей ¦7      ¦7       ¦7       ¦7      ¦7       ¦7       ¦

+-------------------+-------+--------+--------+-------+--------+--------+

¦Многоцелевой       ¦-      ¦288     ¦288     ¦       По заданию        ¦

¦спортзал размером  ¦       ¦        ¦        ¦    на проектирование    ¦

¦12 x 24 м          ¦       ¦        ¦        ¦                         ¦

+-------------------+-------+--------+--------+-------------------------+

¦Кладовая для хране-¦-      ¦16      ¦16      ¦          То же          ¦

¦ния спортивного    ¦       ¦        ¦        ¦                         ¦

¦инвентаря          ¦       ¦        ¦        ¦                         ¦

+-------------------+-------+--------+--------+-------------------------+

¦Раздевальные для   ¦-      ¦По 2 рожка и     ¦            "            ¦

¦мужчин и женщин    ¦       ¦одному унитазу   ¦                         ¦

¦с душевыми и       ¦       ¦на каждую        ¦                         ¦

¦санитарными узлами ¦       ¦раздевалку       ¦                         ¦

+-------------------+-------+--------T--------+-------------------------+

¦Комната методиста  ¦-      ¦12      ¦12      ¦            "            ¦

+-------------------+-------+--------+--------+-------------------------+

¦   <*>  Помещения предусматривают в специальных домах-интернатах       ¦

¦(специальных отделениях).                                              ¦

¦   <**> Для зданий с промежуточной вместимостью. Число помещений       ¦

¦и площади устанавливают по заданию на проектирование.                  ¦

L------------------------------------------------------------------------

Таблица В.2

Приемно-карантинное отделение <*>

------------------------------------------T------------T---------¬

¦                Помещения                ¦Площадь, м2,¦  Число  ¦

¦                                         ¦  не менее  ¦помещений¦

+-----------------------------------------+------------+---------+

¦1. Вестибюль-ожидальная с уборной        ¦12          ¦1        ¦

+-----------------------------------------+------------+---------+

¦2. Смотровая-ожидальная (с санузлом)     ¦10 + 10     ¦1        ¦

+-----------------------------------------+------------+---------+

¦3. Санитарное помещение                  ¦6           ¦1        ¦

¦     раздевальная                        ¦14          ¦1        ¦

¦     ванная с душем и подъемником        ¦6           ¦1        ¦

¦     одевальная                          ¦6           ¦1        ¦

+-----------------------------------------+------------+---------+

¦4. Палата-изолятор одноместная со шлюзом ¦14          ¦2        ¦

¦и санузлом                               ¦            ¦         ¦

+-----------------------------------------+------------+---------+

¦5. Палата на 4 койки со шлюзом и санузлом¦42          ¦2        ¦

¦(9 x 4 + 3 + 3)                          ¦            ¦         ¦

+-----------------------------------------+------------+---------+

¦6. Процедурная                           ¦12          ¦1        ¦

+-----------------------------------------+------------+---------+

¦7. Комната персонала                     ¦10          ¦1        ¦

+-----------------------------------------+------------+---------+

¦8. Помещение для хранения предметов      ¦4           ¦1        ¦

¦уборки с поливочным краном и сушкой      ¦            ¦         ¦

+-----------------------------------------+------------+---------+

¦9. Уборная для пациентов                 ¦3           ¦1        ¦

+-----------------------------------------+------------+---------+

¦10. Уборная для персонала                ¦3           ¦1        ¦

+-----------------------------------------+------------+---------+

¦11. Место для хранения каталок           ¦2           ¦1        ¦

+-----------------------------------------+------------+---------+

¦12. Буфет-пост                           ¦4           ¦1        ¦

+-----------------------------------------+------------+---------+

¦   <*> Использованы данные МГСН 4.03, таблица 5.4.              ¦

L-----------------------------------------------------------------

Таблица В.3

Состав и площади помещений жилых ячеек для лиц, свободно передвигающихся, практически здоровых, в домах-интернатах общего типа, специальных домах-интернатах (специальных отделениях) <*>

----------------T--------T-----------T---------------------------¬

¦   Помещения   ¦Число   ¦Площадь, м2¦        Оборудование       ¦

¦               ¦помеще- ¦           ¦                           ¦

¦               ¦ний     ¦           ¦                           ¦

+---------------+--------+-----------+---------------------------+

¦1. Жилая ячейка¦По зада-¦           ¦                           ¦

¦типа ЖЯ-1:     ¦нию на  ¦           ¦                           ¦

¦  жилая комната¦проекти-¦14,6       ¦Деревянная кровать, при-   ¦

¦на 1 чел.      ¦рование ¦           ¦кроватная тумбочка, стол,  ¦

¦               ¦        ¦           ¦2 стула, кресло, торшер    ¦

¦  то же, на    ¦        ¦16,0       ¦2 деревянные кровати,      ¦

¦2 чел.         ¦        ¦           ¦2 прикроватные тумбочки,   ¦

¦               ¦        ¦           ¦стол, 3 стула, торшер      ¦

¦  прихожая     ¦        ¦Не менее 4 ¦Вешалка для одежды, зер-   ¦

¦               ¦        ¦           ¦кало, электрохолодильник   ¦

¦  совмещенный  ¦        ¦4,5        ¦Унитаз, умывальник, душе-  ¦

¦санузел        ¦        ¦           ¦вой поддон или напольный   ¦

¦               ¦        ¦           ¦душ, откидная скамейка,    ¦

¦               ¦        ¦           ¦полотенцесушитель, зеркало ¦

¦               ¦        ¦           ¦с полочкой, поручни,       ¦

¦               ¦        ¦           ¦кронштейн для одежды       ¦

¦               ¦        ¦           ¦и полотенец, корзина для   ¦

¦               ¦        ¦           ¦мусора. Обеспечить воз-    ¦

¦               ¦        ¦           ¦можность установки ванны   ¦

¦  встроенный   ¦        ¦0,6        ¦Одно отделение оборудуется ¦

¦шкаф для одеж- ¦        ¦           ¦полкой для головных уборов ¦

¦ды, белья,     ¦        ¦           ¦и штангой для одежды,      ¦

¦обуви и личных ¦        ¦           ¦другое - полками для белья.¦

¦вещей с двумя  ¦        ¦           ¦Размер шкафа 60 x 100 см   ¦

¦отделениями    ¦        ¦           ¦                           ¦

¦  лоджия       ¦        ¦           ¦Раскладушка, навесной сто- ¦

¦               ¦        ¦           ¦лик, крючки для натягивания¦

¦               ¦        ¦           ¦веревки для сушки мелких   ¦

¦               ¦        ¦           ¦личных вещей (на уровне    ¦

¦               ¦        ¦           ¦перил)                     ¦

+---------------+--------+-----------+---------------------------+

¦2. Жилая ячейка¦По зада-¦           ¦                           ¦

¦типа ЖЯ-2:     ¦нию на  ¦           ¦                           ¦

¦  жилая комната¦проекти-¦16,0       ¦Две деревянные кровати с   ¦

¦на 2 чел.      ¦рование ¦           ¦прикроватными тумбочками,  ¦

¦               ¦        ¦           ¦стол, 3 стула, 2 кресла,   ¦

¦               ¦        ¦           ¦торшер                     ¦

¦  прихожая     ¦        ¦Не менее 4 ¦Вешалка для одежды,        ¦

¦               ¦        ¦           ¦зеркало, электрохолодильник¦

¦  совмещенный  ¦        ¦4,5        ¦Унитаз, умывальник, душевой¦

¦санузел        ¦        ¦           ¦поддон или напольный душ,  ¦

¦               ¦        ¦           ¦откидная скамейка, полотен-¦

¦               ¦        ¦           ¦цесушитель, зеркало с      ¦

¦               ¦        ¦           ¦полочкой, поручни, крон-   ¦

¦               ¦        ¦           ¦штейн для одежды и полоте- ¦

¦               ¦        ¦           ¦нец, корзина для мусора    ¦

+---------------+--------+-----------+---------------------------+

¦3. Жилая ячейка¦По зада-¦           ¦                           ¦

¦типа ЖЯ-3:     ¦нию на  ¦           ¦                           ¦

¦  жилая комната¦проекти-¦16,0       ¦2 кровати с прикроватными  ¦

¦на 2 чел.      ¦рование ¦           ¦тумбочками, стол, 2 стула, ¦

¦               ¦        ¦           ¦кресло, торшер             ¦

¦  то же, на    ¦        ¦18,0       ¦3 кровати с прикроватными  ¦

¦3 чел.         ¦        ¦           ¦тумбочками, стол, 3 стула, ¦

¦               ¦        ¦           ¦кресло, торшер             ¦

¦  прихожая     ¦1       ¦Не менее 4 ¦Вешалка для одежды, зер-   ¦

¦               ¦        ¦           ¦кало, столик для телефона, ¦

¦               ¦        ¦           ¦холодильник                ¦

¦  совмещенный  ¦1       ¦4,5        ¦Унитаз, умывальник, душ,   ¦

¦санузел        ¦        ¦           ¦оборудование, аналогичное  ¦

¦               ¦        ¦           ¦оборудованию ЖЯ-2          ¦

¦  встроенный   ¦1       ¦0,6 м2/чел.¦По заданию на проектирова- ¦

¦шкаф для одеж- ¦        ¦           ¦ние                        ¦

¦ды, белья,     ¦        ¦           ¦                           ¦

¦обуви          ¦        ¦           ¦                           ¦

¦  лоджия       ¦        ¦1 м2/чел.  ¦То же                      ¦

+---------------+--------+-----------+---------------------------+

¦               Общие помещения на 3 - 4 жилые ячейки            ¦

+---------------T--------T-----------T---------------------------+

¦4. Комната     ¦1       ¦12         ¦Кушетка, стол медсестры,   ¦

¦дежурной       ¦        ¦           ¦шкаф для хранения          ¦

¦медсестры      ¦        ¦           ¦медикаментов               ¦

¦(процедурная)  ¦        ¦           ¦                           ¦

+---------------+--------+-----------+---------------------------+

¦5. Комната     ¦1       ¦10         ¦Стол, стул, шкаф для       ¦

¦сестры-хозяйки ¦        ¦           ¦хранения белья             ¦

+---------------+--------+-----------+---------------------------+

¦6. Гостиная -  ¦1       ¦8 - 12     ¦Кресла с высокими сиденьями¦

¦комната отдыха ¦        ¦           ¦и подлокотниками, подставки¦

¦               ¦        ¦           ¦для ног, стол, журнальный  ¦

¦               ¦        ¦           ¦столик, телевизор, стол-   ¦

¦               ¦        ¦           ¦подставка под телевизор    ¦

+---------------+--------+-----------+---------------------------+

¦7. Кухня-      ¦Одна на ¦Не менее 12¦Электроплита, мойка,       ¦

¦буфетная       ¦жилую   ¦           ¦рабочий стол, навесной     ¦

¦               ¦группу  ¦           ¦шкаф-полка, холодильник,   ¦

¦               ¦        ¦           ¦электросамовар, ведро для  ¦

¦               ¦        ¦           ¦отходов, обеденный стол,   ¦

¦               ¦        ¦           ¦4 стула                    ¦

+---------------+--------+-----------+---------------------------+

¦8. Моечная с   ¦Одна на ¦           ¦                           ¦

¦местами для:   ¦2 - 3   ¦           ¦                           ¦

¦  а) мытья и   ¦жилые   ¦8          ¦Установка для мойки суден, ¦

¦стерилизации   ¦группы  ¦           ¦слив больничный, мойка для ¦

¦суден, мытья и ¦        ¦           ¦клеенок, стол производст-  ¦

¦сушки клеенок  ¦        ¦           ¦венный, ванна керамическая,¦

¦  б) хранения  ¦        ¦3          ¦умывальник, зеркало с      ¦

¦предметов      ¦        ¦           ¦полочкой, вешалка для      ¦

¦уборки         ¦        ¦           ¦полотенец, шкаф для суден, ¦

¦  в) сортиров- ¦        ¦5          ¦тележка                    ¦

¦ки, заполаски- ¦        ¦           ¦                           ¦

¦вания особо    ¦        ¦           ¦                           ¦

¦грязного белья,¦        ¦           ¦                           ¦

¦сушки и времен-¦        ¦           ¦                           ¦

¦ного хранения  ¦        ¦           ¦                           ¦

¦грязного белья ¦        ¦           ¦                           ¦

+---------------+--------+-----------+---------------------------+

¦9. Кладовая    ¦Одна на ¦4          ¦Стеллаж, полки или шкаф    ¦

¦чистого белья  ¦2 - 3   ¦           ¦                           ¦

¦               ¦жилые   ¦           ¦                           ¦

¦               ¦группы  ¦           ¦                           ¦

+---------------+--------+-----------+---------------------------+

¦10. Комната для¦На жилую¦8,0        ¦Кресла, стол, диван, шкаф, ¦

¦персонала с    ¦группу  ¦           ¦вешалка, зеркало, унитаз,  ¦

¦прихожей и     ¦        ¦           ¦умывальник, душевой поддон,¦

¦санузлом       ¦        ¦           ¦зеркало с полочкой, вешалка¦

¦               ¦        ¦           ¦для полотенца              ¦

+---------------+--------+-----------+---------------------------+

¦11. Постирочная¦Одна на ¦8,0        ¦Небольшая стиральная машина¦

¦для мелких     ¦жилое   ¦           ¦с отжимом, большая мойка   ¦

¦личных вещей с ¦отде-   ¦           ¦с двумя камерами, шкаф для ¦

¦местами для    ¦ление   ¦           ¦сушки, гладильные приборы  ¦

¦сушки и        ¦        ¦           ¦                           ¦

¦глажения       ¦        ¦           ¦                           ¦

+---------------+--------+-----------+---------------------------+

¦12. Помещение  ¦Одно на ¦12,0       ¦По заданию на проектирова- ¦

¦для сушки одеж-¦2 - 3   ¦           ¦ние                        ¦

¦ды и обуви,    ¦жилые   ¦           ¦                           ¦

¦хранения       ¦ячейки  ¦           ¦                           ¦

¦уборочного     ¦        ¦           ¦                           ¦

¦инвентаря      ¦        ¦           ¦                           ¦

+---------------+--------+-----------+---------------------------+

¦13. Комната    ¦На отде-¦8,0        ¦То же                      ¦

¦персонала      ¦ление   ¦           ¦                           ¦

+---------------+--------+-----------+---------------------------+

¦   <*>   Использованы  данные  МГСН  4.03,  таблица 5.2, а также¦

¦данные "Программы задания на разработку типовых и индивидуальных¦

¦проектов   домов-интернатов   для   людей   старшего   возраста,¦

¦инвалидов,   ветеранов   труда   производственных   объединений,¦

¦психоневрологических интернатов", таблицы 6 и 7.                ¦

L-----------------------------------------------------------------

Таблица В.4

Состав и площади помещений жилых ячеек для лиц, передвигающихся с трудом, нуждающихся в посторонней помощи, пользующихся креслами-колясками, в домах-интернатах общего типа, специальных домах-интернатах (специальных отделениях) <*>

----------------------------T------------------------------------¬

¦          Помещения        ¦  Площадь помещений жилых групп, м2 ¦

¦                           +--------T--------T------------------+

¦                           ¦для сво-¦для пе- ¦для нуждающихся   ¦

¦                           ¦бодно   ¦редвига-¦в посторонней     ¦

¦                           ¦передви-¦ющихся  ¦помощи, передвига-¦

¦                           ¦гающихся¦с трудом¦ющихся на креслах-¦

¦                           ¦        ¦        ¦колясках          ¦

+---------------------------+--------+--------+------------------+

¦1. Жилая ячейка типа ЖЯ-4: ¦        ¦        ¦                  ¦

¦   жилые комнаты на 2 чел. ¦16,0    ¦16,0    ¦-                 ¦

¦   то же, на 3 чел.        ¦20,0    ¦20,0    ¦24,0              ¦

¦                           +--------+--------+------------------+

¦   прихожая                ¦              Не менее 4            ¦

¦                           +--------T--------T------------------+

¦   совмещенный санузел     ¦5,5     ¦5,5     ¦5,5               ¦

¦   раздельный санузел      ¦7,5     ¦7,5     ¦7,5               ¦

¦(вариант)                  ¦        ¦        ¦                  ¦

¦   встроенный шкаф для     ¦0,6     ¦0,6     ¦0,6               ¦

¦хранения белья, одежды     ¦        ¦        ¦                  ¦

¦и личных вещей (на 1 чел.) ¦        ¦        ¦                  ¦

+---------------------------+--------+--------+------------------+

¦              Общие помещения на 3 - 4 жилые ячейки             ¦

+---------------------------T--------T--------T------------------+

¦2. Комната дежурной        ¦12      ¦12      ¦12                ¦

¦медсестры (процедурная)    ¦        ¦        ¦                  ¦

+---------------------------+--------+--------+------------------+

¦3. Комната персонала       ¦8       ¦8       ¦8                 ¦

+---------------------------+--------+--------+------------------+

¦4. Комната сестры-хозяйки  ¦10      ¦10      ¦10                ¦

+---------------------------+--------+--------+------------------+

¦5. Гостиная                ¦8 - 12  ¦8 - 12  ¦8 - 12            ¦

+---------------------------+--------+--------+------------------+

¦6. Буфетная                ¦0,6     ¦0,6     ¦0,8               ¦

+---------------------------+--------+--------+------------------+

¦7. Кухня-раздаточная       ¦14      ¦14      ¦14                ¦

+---------------------------+--------+--------+------------------+

¦8. Ванная с раздевальной   ¦12      ¦12      ¦12                ¦

+---------------------------+--------+--------+------------------+

¦9. Душевые кабины с местами¦3,0     ¦6,0     ¦6,0               ¦

¦для раздевания             ¦        ¦        ¦                  ¦

+---------------------------+--------+--------+------------------+

¦10. Санитарная комната с   ¦15      ¦16      ¦16                ¦

¦местами для мойки суден и  ¦        ¦        ¦                  ¦

¦клеенок, временного хране- ¦        ¦        ¦                  ¦

¦ния грязного белья, запо-  ¦        ¦        ¦                  ¦

¦ласкивания и сушки особо   ¦        ¦        ¦                  ¦

¦грязного белья, хранения   ¦        ¦        ¦                  ¦

¦уборочного инвентаря       ¦        ¦        ¦                  ¦

+---------------------------+--------+--------+------------------+

¦11. Помещение для бытовых  ¦12      ¦12      ¦12                ¦

¦нужд с местами для стирки  ¦        ¦        ¦                  ¦

¦и сушки мелких вещей, сушки¦        ¦        ¦                  ¦

¦одежды и обуви, хранения   ¦        ¦        ¦                  ¦

¦уборочного инвентаря       ¦        ¦        ¦                  ¦

+---------------------------+--------+--------+------------------+

¦12. Кладовая чистого белья ¦2       ¦4       ¦2                 ¦

+---------------------------+--------+--------+------------------+

¦13. Санитарный узел для    ¦        ¦        ¦                  ¦

¦персонала:                 ¦        ¦        ¦                  ¦

¦    уборная, с умывальником¦3       ¦3       ¦3                 ¦

¦    душ                    ¦2,5     ¦2,5     ¦2,5               ¦

+---------------------------+--------+--------+------------------+

¦14. Комната для глажения   ¦6       ¦6       ¦8                 ¦

¦белья и одежды             ¦        ¦        ¦                  ¦

+---------------------------+--------+--------+------------------+

¦15. Кабина гигиенического  ¦7       ¦7       ¦7                 ¦

¦душа с местом для раздева- ¦        ¦        ¦                  ¦

¦ния                        ¦        ¦        ¦                  ¦

+---------------------------+--------+--------+------------------+

¦16. Клизменная             ¦8       ¦8       ¦8                 ¦

+---------------------------+--------+--------+------------------+

¦17. Место для каталок и    ¦4       ¦4       ¦4                 ¦

¦кресел-колясок             ¦        ¦        ¦                  ¦

+---------------------------+--------+--------+------------------+

¦Итого:                     ¦184,7   ¦190,7   ¦178,9             ¦

+---------------------------+--------+--------+------------------+

¦   <*>  Использованы  данные  "Программы  задания  на разработку¦

¦типовых  и  индивидуальных  проектов  домов-интернатов для людей¦

¦старшего  возраста,  инвалидов, ветеранов труда производственных¦

¦объединений,  психоневрологических  интернатов",  таблицы  6, 7,¦

¦а  также  Постановления  Правительства  Российской  Федерации от¦

¦15.04.1998  N 338   (в   ред.  Постановления   Правительства  РФ¦

¦от 06.07.1999 N 750), пп. 1, 2, 3.                              ¦

L-----------------------------------------------------------------

Таблица В.5

Состав и площади помещений жилых ячеек для лиц, свободно передвигающихся, нуждающихся в реабилитации, передвигающихся с трудом, нуждающихся в посторонней помощи, передвигающихся на креслах-колясках, в психоневрологических домах-интернатах <*>

----------------------------------T------------------------------¬

¦             Помещения           ¦     Площадь помещений, м2    ¦

¦                                 +---------T--------T-----------+

¦                                 ¦для лиц, ¦для лиц,¦для лиц,   ¦

¦                                 ¦свободно ¦передви-¦нуждающихся¦

¦                                 ¦передви- ¦гающихся¦в посторон-¦

¦                                 ¦гающихся ¦с трудом¦ней помощи,¦

¦                                 ¦         ¦        ¦передвига- ¦

¦                                 ¦         ¦        ¦ющихся на  ¦

¦                                 ¦         ¦        ¦креслах-   ¦

¦                                 ¦         ¦        ¦колясках   ¦

+---------------------------------+---------+--------+-----------+

¦1. Жилая ячейка типа ЖЯ-5:       ¦         ¦        ¦           ¦

¦   жилые комнаты на 4 чел.       ¦34,0     ¦34,0    ¦34,0       ¦

¦   прихожая                      ¦         Не менее 4           ¦

¦   раздельный санузел (унитаз,   ¦6,0      ¦6,0     ¦-          ¦

¦биде или писсуар), душевой поддон¦         ¦        ¦           ¦

¦(или ванна), умывальник          ¦         ¦        ¦           ¦

¦   совмещенный санузел, унитаз,  ¦-        ¦-       ¦18         ¦

¦биде (или писсуар), слив, ванна, ¦         ¦        ¦           ¦

¦два умывальника, стеллаж         ¦         ¦        ¦           ¦

¦для суден, ванна для дезобработки¦         ¦        ¦           ¦

¦и мытья клеенок                  ¦         ¦        ¦           ¦

¦    встроенный шкаф для хранения ¦0,6      ¦0,6     ¦0,6        ¦

¦белья, одежды, личных вещей      ¦         ¦        ¦           ¦

¦(м2/чел.)                        ¦         ¦        ¦           ¦

¦    буфетная                     ¦-        ¦4       ¦4          ¦

¦    кухня-раздаточная            ¦-        ¦8       ¦8          ¦

+---------------------------------+---------+--------+-----------+

¦2. Жилая ячейка типа ЖЯ-6:       ¦         ¦        ¦           ¦

¦   жилые комнаты на 4 чел.       ¦-        ¦34,0    ¦34,0       ¦

¦   то же, на 6 чел.              ¦-        ¦42,0    ¦42,0       ¦

¦   прихожая                      ¦-        ¦6,0     ¦6,0        ¦

¦   совмещенный санузел, унитаз,  ¦-        ¦18,0    ¦18,0       ¦

¦биде (или писсуар), слив, ванна, ¦         ¦        ¦           ¦

¦два умывальника, стеллаж для     ¦         ¦        ¦           ¦

¦суден, ванна для дезобработки    ¦         ¦        ¦           ¦

¦и мытья клеенок                  ¦         ¦        ¦           ¦

¦    встроенный шкаф для хранения ¦-        ¦0,6     ¦0,6        ¦

¦белья, одежды, личных вещей      ¦         ¦        ¦           ¦

¦(м2/чел.)                        ¦         ¦        ¦           ¦

¦    буфетная                     ¦-        ¦4,0     ¦4,0        ¦

¦    кухня-раздаточная            ¦-        ¦8,0     ¦12,0       ¦

+---------------------------------+---------+--------+-----------+

¦              Общие помещения на 4 - 6 жилых групп              ¦

+---------------------------------T---------T--------T-----------+

¦3. Кабинет врача-психиатра       ¦12,0     ¦12,0    ¦12,0       ¦

+---------------------------------+---------+--------+-----------+

¦4. Комната дежурной медсестры    ¦12,0     ¦12,0    ¦12,0       ¦

¦(процедурная)                    ¦         ¦        ¦           ¦

+---------------------------------+---------+--------+-----------+

¦5. Гостиная                      ¦18       ¦18      ¦18         ¦

+---------------------------------+---------+--------+-----------+

¦6. Процедурная аминозиновая      ¦18       ¦18      ¦18         ¦

¦с подготовительной               ¦         ¦        ¦           ¦

+---------------------------------+---------+--------+-----------+

¦7. Комната персонала             ¦10       ¦10      ¦10         ¦

+---------------------------------+---------+--------+-----------+

¦8. Комната для кружковых занятий ¦18       ¦18      ¦-          ¦

+---------------------------------+---------+--------+-----------+

¦9. Комнаты для занятий трудом    ¦-        ¦38 + 12 ¦-          ¦

¦ориентировочно на 8 - 10 чел.    ¦         ¦        ¦           ¦

¦и для инструктора                ¦         ¦        ¦           ¦

+---------------------------------+---------+--------+-----------+

¦10. Комната сестры-хозяйки       ¦10       ¦10      ¦10         ¦

+---------------------------------+---------+--------+-----------+

¦11. Помещения для глажения белья ¦6        ¦6       ¦6          ¦

¦и одежды                         ¦         ¦        ¦           ¦

+---------------------------------+---------+--------+-----------+

¦12. Санитарные узлы (мужской и   ¦12       ¦12      ¦12         ¦

¦женский) для персонала: уборная  ¦         ¦        ¦           ¦

¦(1 кабина), душ (1 кабина)       ¦         ¦        ¦           ¦

+---------------------------------+---------+--------+-----------+

¦13. Клизменная                   ¦8        ¦8       ¦8          ¦

+---------------------------------+---------+--------+-----------+

¦14. Место для хранения каталок и ¦4        ¦4       ¦4          ¦

¦кресел-колясок                   ¦         ¦        ¦           ¦

+---------------------------------+---------+--------+-----------+

¦15. Помещения для бытовых нужд   ¦12,0     ¦12,0    ¦6,0        ¦

¦с местом для стирки и сушки мел- ¦         ¦        ¦           ¦

¦ких вещей, сушки одежды и обуви, ¦         ¦        ¦           ¦

¦хранения уборочного инвентаря    ¦         ¦        ¦           ¦

+---------------------------------+---------+--------+-----------+

¦16. Санитарная комната с местами ¦-        ¦16,0    ¦16,0       ¦

¦для мойки суден и клеенок,       ¦         ¦        ¦           ¦

¦заполаскивания особо грязного    ¦         ¦        ¦           ¦

¦белья, хранения уборочного       ¦         ¦        ¦           ¦

¦инвентаря                        ¦         ¦        ¦           ¦

+---------------------------------+---------+--------+-----------+

¦17. Кладовая чистого белья       ¦2,0      ¦2,0     ¦4,0        ¦

+---------------------------------+---------+--------+-----------+

¦18. Ванная комната               ¦6,0      ¦12,0    ¦12,0       ¦

+---------------------------------+---------+--------+-----------+

¦19. Комната санитарки            ¦10,0     ¦10,0    ¦10,0       ¦

¦(круглосуточный пост)            ¦         ¦        ¦           ¦

+---------------------------------+---------+--------+-----------+

¦20. Кабина гигиенического душа   ¦7,0      ¦7,0     ¦7,0        ¦

¦с местом для раздевания          ¦         ¦        ¦           ¦

+---------------------------------+---------+--------+-----------+

¦Итого:                           ¦209,6    ¦406,2   ¦350,2      ¦

+---------------------------------+---------+--------+-----------+

¦   <*>  Использованы  данные  "Программы  задания  на разработку¦

¦типовых  и  индивидуальных  проектов  домов-интернатов для людей¦

¦старшего  возраста,  инвалидов, ветеранов труда производственных¦

¦объединений,   психоневрологических  интернатов",  таблицы 6, 7,¦

¦а также 3.67 СНиП 35-01.                                        ¦

L-----------------------------------------------------------------

Таблица В.6

Состав и площади помещений культурно-массового обслуживания <*>

---------------------T------------------------T----------------------¬

¦      Помещения     ¦  Дом-интернат общего   ¦     Дом-интернат     ¦

¦                    ¦   типа, специальный    ¦ психоневрологический ¦

¦                    ¦     дом-интернат       ¦                      ¦

¦                    ¦(специальное отделение) ¦                      ¦

¦                    +------------------------+----------------------+

¦                    ¦    площадь помещений, м2, при вместимости     ¦

¦                    ¦             учреждения, место <**>            ¦

¦                    +-------T-------T-------T-------T-------T-------+

¦                    ¦  50   ¦  100  ¦  200  ¦  50   ¦  100  ¦  200  ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Зрительный зал      ¦40     ¦60     ¦70     ¦30     ¦40     ¦60     ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Эстрада при зале    ¦-      ¦30     ¦30     ¦-      ¦30     ¦30     ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Фойе                ¦15     ¦30     ¦38     ¦15     ¦30     ¦30     ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Комнаты с уборной   ¦20     ¦12 + 12¦12 + 12¦20     ¦12 + 12¦12 + 12¦

¦(унитаз, умывальник)¦       ¦       ¦       ¦       ¦       ¦       ¦

¦для артистов        ¦       ¦       ¦       ¦       ¦       ¦       ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Кладовая инвентаря  ¦4      ¦8      ¦8      ¦4      ¦8      ¦8      ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Кинопроекционная    ¦10     ¦10     ¦10     ¦10     ¦10     ¦10     ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Радиоузел           ¦-      ¦8      ¦8      ¦-      ¦8      ¦8      ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Библиотека-читальня ¦18 + 24¦30 + 18¦30 + 18¦24 + 18¦36 + 18¦30 + 18¦

¦с книгохранилищем   ¦       ¦       ¦       ¦       ¦       ¦       ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Комната для кружко- ¦18     ¦24     ¦24     ¦18     ¦24     ¦24     ¦

¦вых занятий         ¦       ¦       ¦       ¦       ¦       ¦       ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Комната для         ¦18     ¦24     ¦24     ¦18     ¦24     ¦24     ¦

¦музыкальных занятий ¦       ¦       ¦       ¦       ¦       ¦       ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Уборные при фойе    ¦2      ¦3      ¦3      ¦2      ¦3      ¦3      ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Помещение религиоз- ¦       ¦       ¦       ¦       ¦       ¦       ¦

¦ных обрядов для     ¦       ¦       ¦       ¦       ¦       ¦       ¦

¦христианских        ¦       ¦       ¦       ¦       ¦       ¦       ¦

¦конфессий:          ¦       ¦       ¦       ¦       ¦       ¦       ¦

¦  зал для молитвен- ¦40     ¦60     ¦120    ¦40     ¦60     ¦120    ¦

¦ного собрания       ¦       ¦       ¦       ¦       ¦       ¦       ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Подсобные помещения:¦       ¦       ¦       ¦       ¦       ¦       ¦

¦  комната (келья)   ¦7,5    ¦7,5    ¦7,5    ¦7,5    ¦7,5    ¦7,5    ¦

¦для священнослужи-  ¦       ¦       ¦       ¦       ¦       ¦       ¦

¦теля                ¦       ¦       ¦       ¦       ¦       ¦       ¦

¦  санузел           ¦3      ¦3      ¦3      ¦3      ¦3      ¦3      ¦

¦  передняя          ¦2,1    ¦2,1    ¦2,1    ¦2,1    ¦2,1    ¦2,1    ¦

¦  кладовая          ¦3,3    ¦3,3    ¦3,3    ¦3,3    ¦3,3    ¦3,3    ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦Итого:              ¦224,9  ¦344,9  ¦422,9  ¦214,9  ¦330,9  ¦404,9  ¦

+--------------------+-------+-------+-------+-------+-------+-------+

¦   <*>  Использованы данные МГСН 4.03, приложение 2 (справочное),   ¦

¦а  также   данные   "Программы  задания  на  разработку  типовых    ¦

¦и индивидуальных  проектов  домов-интернатов  для людей старшего    ¦

¦возраста,   инвалидов,    ветеранов    труда    производственных    ¦

¦объединений,  психоневрологических   интернатов",   приложение 2    ¦

¦(обязательное).                                                     ¦

¦   <**>  Для зданий с промежуточной вместимостью число помещений    ¦

¦и  площади  устанавливают заданием  на  проектирование  с учетом    ¦

¦требований данного СП.                                              ¦

L---------------------------------------------------------------------

Таблица В.7

Состав и площади помещений медицинского обслуживания <*> (дом-интернат общего типа; специальный дом-интернат (специальное отделение); дом-интернат психоневрологический)

--------------------------------------------T--------------------¬

¦                 Помещения                 ¦ Площадь помещений, ¦

¦                                           ¦м2, при вместимости ¦

¦                                           ¦ учреждения, место  ¦

¦                                           +------T------T------+

¦                                           ¦  50  ¦ 100  ¦  200 ¦

+-------------------------------------------+------+------+------+

¦1. Кабинеты врачей и медсестер             ¦      ¦      ¦      ¦

¦Кабинет заведующего медпунктом, главного   ¦16    ¦16    ¦18    ¦

¦врача                                      ¦      ¦      ¦      ¦

¦Кабинет зам. главврача, врача-терапевта    ¦-     ¦12    ¦12    ¦

¦Кабинет старшей медсестры и врачей-        ¦-     ¦12 + 8¦12 + 8¦

¦консультантов (лоринголога, офтальмолога)  ¦-     ¦18    ¦18    ¦

¦Стоматологический кабинет                  ¦-     ¦-     ¦14    ¦

¦Кабинет медсестры или фельдшера            ¦12    ¦-     ¦-     ¦

+-------------------------------------------+------+------+------+

¦Итого:                                     ¦28    ¦66    ¦82    ¦

+-------------------------------------------+------+------+------+

¦2. Процедурная и перевязочная              ¦      ¦      ¦      ¦

¦Процедурная с местом для гинекологического ¦18    ¦18    ¦18    ¦

¦кресла                                     ¦      ¦      ¦      ¦

¦Перевязочная                               ¦-     ¦-     ¦12 + 6¦

+-------------------------------------------+------+------+------+

¦Итого:                                     ¦18    ¦18    ¦36    ¦

+-------------------------------------------+------+------+------+

¦3. Кабинеты физиотерапии                   ¦      ¦      ¦      ¦

¦Кабинет электро-, светолечения с помещением¦12 + 8¦12 + 8¦12 + 8¦

¦для обработки прокладок                    ¦      ¦      ¦      ¦

¦Кабинет теплолечения с вспомогательными    ¦-     ¦-     ¦12 + 8¦

¦помещениями                                ¦      ¦      ¦      ¦

¦Сенсорная комната                          ¦-     ¦12    ¦18    ¦

+-------------------------------------------+------+------+------+

¦Итого:                                     ¦20,0  ¦32,0  ¦58,0  ¦

+-------------------------------------------+------+------+------+

¦4. Изолятор                                ¦      ¦      ¦      ¦

¦Палаты с санузлом                          ¦14    ¦2 x 14¦2 x 14¦

¦Буфет-пост                                 ¦-     ¦4     ¦4     ¦

+-------------------------------------------+------+------+------+

¦Итого:                                     ¦14    ¦32    ¦32    ¦

+-------------------------------------------+------+------+------+

¦5. Помещение ритуального назначения        ¦      ¦      ¦      ¦

¦Траурный зал                               ¦-     ¦36    ¦48    ¦

¦Уборная для персонала                      ¦-     ¦1,8   ¦1,8   ¦

+-------------------------------------------+------+------+------+

¦Итого:                                     ¦-     ¦37,8  ¦49,8  ¦

+-------------------------------------------+------+------+------+

¦6. Аптечные помещения                      ¦      ¦      ¦      ¦

¦Помещение для хранения и выдачи            ¦4     ¦6     ¦10    ¦

¦лекарственных средств                      ¦      ¦      ¦      ¦

¦Ассистентская                              ¦8     ¦8     ¦10    ¦

¦Кладовая для хранения легковоспламеняющихся¦-     ¦-     ¦2     ¦

¦жидкостей                                  ¦      ¦      ¦      ¦

+-------------------------------------------+------+------+------+

¦Итого:                                     ¦12    ¦14    ¦22    ¦

+-------------------------------------------+------+------+------+

¦7. Лаборатория                             ¦      ¦      ¦      ¦

¦Помещение с кабиной для приема проб на     ¦-     ¦-     ¦4 + 6 ¦

¦анализ                                     ¦      ¦      ¦      ¦

¦Кабина для взятия на анализ проб крови     ¦-     ¦10    ¦10    ¦

¦(лаборантская)                             ¦      ¦      ¦      ¦

¦Препараторская                             ¦12    ¦14    ¦14    ¦

¦Автоклавная-стерилизационная               ¦-     ¦10    ¦12    ¦

+-------------------------------------------+------+------+------+

¦Итого:                                     ¦12    ¦34    ¦46    ¦

+-------------------------------------------+------+------+------+

¦8. Помещение медицинского персонала        ¦      ¦      ¦      ¦

¦Комната отдыха                             ¦-     ¦8     ¦10    ¦

¦Уборные                                    ¦1,8   ¦1,8   ¦1,8   ¦

+-------------------------------------------+------+------+------+

¦Итого:                                     ¦1,8   ¦9,8   ¦11,8  ¦

+-------------------------------------------+------+------+------+

¦9. Помещения ЛФК                           ¦      ¦      ¦      ¦

¦Зал ЛФК                                    ¦16    ¦20    ¦35    ¦

¦Раздевальная с санузлами                   ¦-     ¦6     ¦10    ¦

¦Кабинет массажа                            ¦-     ¦-     ¦-     ¦

¦Помещение для примерки и подгонки протезов ¦-     ¦-     ¦-     ¦

+-------------------------------------------+------+------+------+

¦Итого:                                     ¦16    ¦26    ¦45    ¦

+-------------------------------------------+------+------+------+

¦Всего:                                     ¦121,8 ¦269,6 ¦382,6 ¦

+-------------------------------------------+------+------+------+

¦   <*>     Использованы   данные   МГСН   4.03,   приложение   3¦

¦(справочное).                                                   ¦

¦                                                                ¦

¦   Примечание.  Помещения для проведения водных процедур, сауна,¦

¦душ  "шарко",  ванны  дополняются  по  заданию на проектирование¦

¦для повышенных условий комфортности проживания класса "О".      ¦

¦   Для  зданий  с  промежуточной  вместимостью  число  помещений¦

¦и площади устанавливают заданием на проектирование.             ¦

L-----------------------------------------------------------------

Таблица В.8

Состав и площади лечебно-трудовых мастерских <*>

--------------------------T---------T----------------------------¬

¦        Помещения        ¦Расчетная¦   Площадь помещений, м2    ¦

¦                         ¦площадь, +-------------T--------------+

¦                         ¦ м2/место¦в учреждениях¦в учреждениях ¦

¦                         ¦         ¦вместимостью ¦вместимостью  ¦

¦                         ¦         ¦ до 100 мест ¦ до 101 места ¦

¦                         ¦         ¦             ¦   и более    ¦

+-------------------------+---------+-------------+--------------+

¦1. Лечебно-трудовые мас- ¦         ¦             ¦              ¦

¦терские (1 - 3 вида из   ¦         ¦             ¦              ¦

¦нижеприведенных):        ¦         ¦             ¦              ¦

¦   швейные               ¦4,5      ¦45           ¦60            ¦

¦   ремонт аппаратуры     ¦4,5      ¦45           ¦60            ¦

¦   домоводства           ¦4,5      ¦45           ¦60            ¦

¦   живописи <**>         ¦6,0      ¦60           ¦60 - 70       ¦

+-------------------------+---------+-------------+--------------+

¦2. Кладовые готовой      ¦-        ¦12 - 18      ¦18 - 20       ¦

¦продукции                ¦         ¦             ¦              ¦

+-------------------------+---------+-------------+--------------+

¦3. Кладовые материалов и ¦-        ¦28           ¦30            ¦

¦готовой продукции        ¦         ¦             ¦              ¦

+-------------------------+---------+-------------+--------------+

¦4. Комната персонала     ¦-        ¦8            ¦10            ¦

¦(с умывальником в шлюзе) ¦         ¦             ¦              ¦

+-------------------------+---------+-------------+--------------+

¦5. Уборная с умывальником¦-        ¦3 x 2        ¦3 x 2         ¦

¦(для мужчин и женщин)    ¦         ¦             ¦              ¦

+-------------------------+---------+-------------+--------------+

¦6. Кабинет инструктора   ¦-        ¦12           ¦12            ¦

+-------------------------+---------+-------------+--------------+

¦7. Комната медсестры     ¦-        ¦10           ¦10            ¦

+-------------------------+---------+-------------+--------------+

¦   <*>  Использованы  данные  "Программы  задания  на разработку¦

¦типовых  и  индивидуальных  проектов  домов-интернатов для людей¦

¦старшего  возраста,  инвалидов, ветеранов труда производственных¦

¦объединений,   психоневрологических  интернатов",  приложение  6¦

¦(рекомендуемое).                                                ¦

¦   <**>  При  каждой из перечисленных мастерских предусматривают¦

¦подсобные   помещения,   комнату  мастера  и  другие  помещения,¦

¦перечисленные в данной таблице.                                 ¦

L-----------------------------------------------------------------

Таблица В.9

Состав и площади учебно-производственных помещений <*>

---------------------------T--------T----------------------------¬

¦         Помещения        ¦Расчет- ¦   Площадь помещений, м2    ¦

¦                          ¦ная     +-------------T--------------+

¦                          ¦площадь,¦в учреждениях¦в учреждениях ¦

¦                          ¦м2/место¦вместимостью ¦вместимостью  ¦

¦                          ¦        ¦ до 100 мест ¦свыше 100 мест¦

+--------------------------+--------+-------------+--------------+

¦1. Учебно-производственная¦        ¦             ¦              ¦

¦мастерская (1 - 3 вида,   ¦        ¦             ¦              ¦

¦как пример):              ¦        ¦             ¦              ¦

¦   швейная, электромонтаж-¦4,5     ¦45,0         ¦60,0          ¦

¦ная, обувная              ¦        ¦             ¦              ¦

¦   мастерские ручных реме-¦4,5     ¦45,0         ¦60,0          ¦

¦сел, механической сборки, ¦        ¦             ¦              ¦

¦ремонта аппаратуры и      ¦        ¦             ¦              ¦

¦бытовой техники           ¦        ¦             ¦              ¦

¦   картонажно-переплетная,¦6,0     ¦60,0         ¦72,0          ¦

¦столярная, ткацкая,       ¦        ¦             ¦              ¦

¦токарно-фрезерная,        ¦        ¦             ¦              ¦

¦гончарная <*>             ¦        ¦             ¦              ¦

+--------------------------+--------+-------------+--------------+

¦2. Кладовая материалов    ¦-       ¦8,0          ¦16,0          ¦

+--------------------------+--------+-------------+--------------+

¦3. Кладовая готовой       ¦-       ¦8,0          ¦16,0          ¦

¦продукции                 ¦        ¦             ¦              ¦

+--------------------------+--------+-------------+--------------+

¦4. Инструментальная       ¦-       ¦12           ¦25            ¦

+--------------------------+--------+-------------+--------------+

¦5. Помещение для персонала¦-       ¦8            ¦10            ¦

¦(умывальник в шлюзе)      ¦        ¦             ¦              ¦

+--------------------------+--------+-------------+--------------+

¦6. Общий санузел          ¦-       ¦3 x 2        ¦3 x 2         ¦

+--------------------------+--------+-------------+--------------+

¦7. Комната мастера        ¦-       ¦12           ¦12            ¦

+--------------------------+--------+-------------+--------------+

¦8. Методический кабинет   ¦-       ¦20           ¦25            ¦

+--------------------------+--------+-------------+--------------+

¦   <*>  Использованы  данные  "Программы  задания  на разработку¦

¦типовых  и  индивидуальных  проектов  домов-интернатов для людей¦

¦старшего  возраста,  инвалидов, ветеранов труда производственных¦

¦объединений,   психоневрологических  интернатов",  приложение  6¦

¦(рекомендуемое).                                                ¦

L-----------------------------------------------------------------

Таблица В.10

Площади столовой домов-интернатов <*>

-------------------------------------T---------------------------¬

¦              Помещения             ¦    Площадь помещений, м2  ¦

¦                                    +-------------T-------------+

¦                                    ¦в учреждениях¦в учреждениях¦

¦                                    ¦вместимостью ¦вместимостью ¦

¦                                    ¦ до 100 мест ¦ 101 место и ¦

¦                                    ¦             ¦     выше    ¦

+------------------------------------+-------------+-------------+

¦Обеденный зал при загрузке зала 60% ¦        2,4 м2/место       ¦

¦вместимости дома-интерната с холлом,¦                           ¦

¦в котором предусматривается         ¦                           ¦

¦умывальник                          ¦                           ¦

+------------------------------------+-------------T-------------+

¦Раздаточная                         ¦16           ¦20           ¦

+------------------------------------+-------------+-------------+

¦Цех заготовки овощей                ¦16           ¦12           ¦

+------------------------------------+-------------+-------------+

¦Цех заготовки мяса и птицы          ¦16           ¦18           ¦

+------------------------------------+-------------+-------------+

¦Цех заготовки рыбы                  ¦18           ¦24           ¦

+------------------------------------+-------------+-------------+

¦Горячий цех                         ¦54           ¦70           ¦

+------------------------------------+-------------+-------------+

¦Холодная заготовочная               ¦8            ¦10           ¦

+------------------------------------+-------------+-------------+

¦Кондитерский цех                    ¦8            ¦10           ¦

+------------------------------------+-------------+-------------+

¦Моечные кухонной и столовой посуды  ¦6            ¦12           ¦

+------------------------------------+-------------+-------------+

¦Кладовая суточного запаса продуктов ¦8            ¦10           ¦

+------------------------------------+-------------+-------------+

¦Экспедиция пищи в жилые группы      ¦6            ¦8            ¦

+------------------------------------+-------------+-------------+

¦Складские помещения                 ¦12           ¦14           ¦

+------------------------------------+-------------+-------------+

¦Охлаждаемые камеры для хранения:    ¦             ¦             ¦

¦   мяса, рыбы                       ¦4            ¦6            ¦

¦   молочных продуктов, фруктов      ¦6            ¦8            ¦

¦и зелени, консервов и квашений      ¦             ¦             ¦

¦   отходов (с отдельным наружным    ¦4            ¦6            ¦

¦выходом)                            ¦             ¦             ¦

+------------------------------------+-------------+-------------+

¦Помещение для холодильной установки ¦6            ¦8            ¦

+------------------------------------+-------------+-------------+

¦Кладовая для сухих продуктов        ¦4            ¦6            ¦

+------------------------------------+-------------+-------------+

¦Помещение для хранения и резки хлеба¦10           ¦14           ¦

+------------------------------------+-------------+-------------+

¦Кладовая для овощей                 ¦10           ¦12           ¦

+------------------------------------+-------------+-------------+

¦Кладовая для хранения белья и       ¦6            ¦8            ¦

¦инвентаря                           ¦             ¦             ¦

+------------------------------------+-------------+-------------+

¦Загрузочная                         ¦7            ¦10           ¦

+------------------------------------+-------------+-------------+

¦Тарная                              ¦4            ¦6            ¦

+------------------------------------+-------------+-------------+

¦Административно-бытовые помещения   ¦32           ¦40           ¦

+------------------------------------+-------------+-------------+

¦Комната заведующего производством   ¦8            ¦10           ¦

+------------------------------------+-------------+-------------+

¦Комната медицинской сестры          ¦14           ¦14           ¦

¦диетического питания                ¦             ¦             ¦

+------------------------------------+-------------+-------------+

¦Помещение приема пищи для персонала ¦16 + 6       ¦18 + 8       ¦

¦с подсобными помещениями            ¦             ¦             ¦

+------------------------------------+-------------+-------------+

¦Гардеробные, душевые и уборные для  ¦10           ¦16           ¦

¦персонала                           ¦             ¦             ¦

+------------------------------------+-------------+-------------+

¦Место для хранения предметов уборки ¦2            ¦4            ¦

¦помещений                           ¦             ¦             ¦

+------------------------------------+-------------+-------------+

¦Помещения для хранения и мытья      ¦6            ¦8            ¦

¦мармитных тележек и тары,           ¦             ¦             ¦

¦применяемых для транспортировки пищи¦             ¦             ¦

+------------------------------------+-------------+-------------+

¦   <*>  Использованы  данные справочного пособия "Проектирование¦

¦общественного питания", приложение 12.                          ¦

L-----------------------------------------------------------------

Таблица В.11

Состав административных и служебно-бытовых помещений домов-интернатов <*>

Таблица В.12

Состав и площади хозяйственных помещений домов-интернатов <*>

Приложение Г

ИЛЛЮСТРАЦИИ

Схема взаимосвязей жилых групп и отделений

Дом-интернат общего типа со специальным отделением

--------------------¬    -----------------¬    ---------------¬

¦Приемно-карантинное¦<-->¦   Вестибюль,   ¦<-->¦ Пост милиции ¦

¦    отделение      ¦    ¦административные¦    ¦              ¦

¦                   ¦    ¦   помещения    ¦    ¦ Изолятор для ¦

¦   Медицинские     ¦    L---T-------------    ¦ нарушителей  ¦

¦    помещения      ¦<-------+-----------¬  -->¦   порядка    ¦

¦                   ¦        ¦           ¦  ¦  L---------------

¦                   ¦        ¦           ¦  ¦  ---------------¬

¦    Изолятор       ¦<-------+-----------+--+->¦Хозяйственные ¦

L--------T-----------        ¦           ¦  ¦  ¦  помещения   ¦

         ¦                   ¦           ¦  ¦  L---------------

         ¦                   ¦           ¦  ¦

         ¦                   ¦           ¦  ¦

         ¦                   ¦           ¦  ¦

---------+----------------¬  ¦  ---------+--+-------------¬

¦       Отделение         ¦  ¦  ¦      Специальное        ¦

¦     дома-интерната      ¦  ¦  ¦       отделение         ¦

¦       общего типа       ¦  ¦  ¦                         ¦

¦ ------¬ ------¬ ------¬ ¦  ¦  ¦ ------¬ ------¬ ------¬ ¦

¦ ¦  1  ¦ ¦  2  ¦ ¦  3  ¦ ¦  ¦  ¦ ¦  1  ¦ ¦  2  ¦ ¦  3  ¦ ¦

¦ L------ L------ L------ ¦  ¦  ¦ L------ L------ L------ ¦

L--------------------------  ¦  L--------------------------

                             ¦

-----------------¬           ¦

¦   Помещения    ¦           ¦

¦   культурно-   ¦<----------+

¦   массового    ¦           ¦

¦   назначения   ¦           ¦

L-----------------           ¦              -------------¬

                             +------------->¦  Пищеблок  ¦

-----------------¬           ¦              L-------------

¦ Помещения для  ¦           ¦

¦  гимнастики    ¦<----------+

¦ и физкультуры  ¦           ¦

L-----------------           ¦

                             ¦

-----------------¬           ¦

¦   Служебно-    ¦           ¦          ------------------¬

¦   бытовые      ¦<----------+          ¦     Учебно-     ¦

¦   помещения    ¦           ¦          ¦производственные ¦

L-----------------           ¦          ¦   мастерские    ¦

                             +--------->¦---------------- ¦

-----------------¬           ¦          ¦Лечебно-трудовые ¦

¦   Помещения    ¦           ¦          ¦   мастерские    ¦

¦   социальной   ¦<-----------          L------------------

¦   адаптации    ¦

L-----------------

1 - жилая группа для свободно передвигающихся лиц, практически здоровых; 2 - жилая группа для лиц, передвигающихся с трудом; 3 - жилая группа для лиц, передвигающихся на креслах-колясках

Рисунок Г.1

Схема взаимосвязей жилых групп и отделений

Психоневрологический дом-интернат

--------------------¬    -----------------¬    ---------------¬

¦Приемно-карантинное¦<-->¦   Вестибюль,   ¦<-->¦ Пост милиции ¦

¦    отделение      ¦    ¦административные¦    ¦______________¦

¦                   ¦    ¦   помещения    ¦    ¦              ¦

¦   Медицинские     ¦    L---T-------------    ¦Хозяйственные ¦

¦    помещения      ¦<-------+---------------->¦  помещения   ¦

¦                   ¦        ¦                 L---------------

¦                   ¦        ¦

¦    Изолятор       ¦        ¦

L--------T---T-------        ¦

         ¦   ¦               ¦

         ¦   L---------------+---------------¬

         ¦                   ¦               ¦

---------+----------------¬  ¦  -------------+--------------¬

¦   Отделение для лиц,    ¦  ¦  ¦    Отделение для лиц,     ¦

¦передвигающихся с трудом,¦  ¦  ¦передвигающихся на креслах-¦

¦ способных к частичному  ¦  ¦  ¦  колясках, нуждающихся    ¦

¦      обслуживанию       ¦<-+->¦  в постельном режиме      ¦

¦  --------¬  --------¬   ¦  ¦  ¦   --------¬  --------¬    ¦

¦  ¦   1   ¦  ¦   2   ¦   ¦  ¦  ¦   ¦   1   ¦  ¦   2   ¦    ¦

¦  L--------  L--------   ¦  ¦  ¦   L--------  L--------    ¦

L--------------------------  ¦  L----------------------------

                             ¦

-----------------¬           ¦

¦   Помещения    ¦           ¦

¦   культурно-   ¦<----------+

¦   массового    ¦           ¦

¦   назначения   ¦           ¦

L-----------------           ¦              -------------¬

                             +------------->¦  Пищеблок  ¦

-----------------¬           ¦              L-------------

¦ Помещения для  ¦           ¦

¦  гимнастики    ¦<----------+

¦ и физкультуры  ¦           ¦

L-----------------           ¦

                             ¦

-----------------¬           ¦

¦   Служебно-    ¦           ¦          ------------------¬

¦   бытовые      ¦<----------+          ¦     Учебно-     ¦

¦   помещения    ¦           ¦          ¦производственные ¦

L-----------------           ¦          ¦   мастерские    ¦

                             +--------->¦---------------- ¦

-----------------¬           ¦          ¦Лечебно-трудовые ¦

¦   Помещения    ¦           ¦          ¦   мастерские    ¦

¦   социальной   ¦<-----------          L------------------

¦   адаптации    ¦

L-----------------

1 - жилая группа для лиц, передвигающихся с трудом, способных к частичному самообслуживанию; 2 - жилая группа для лиц, нуждающихся в посторонней помощи и постельном режиме, передвигающихся на креслах-колясках

Рисунок Г.2

Помещение охраны и безопасности

I. Пост охранника-вахтера: 1 - стойка; 2 - стол с телефоном и настольной сигнализацией; 3 - пожарная сигнализация; 4 - топчан для отдыха дежурного; 5 - стул; 6 - шкаф; II. Пост милиции: 1 - стол с телефоном и настольной сигнализацией; 2 - стул; 3 - топчан; 4 - тумбочка; 5 - решетчатая перегородка с дверью
Рисунок Г.3

Жилая комната

Планировочные схемы комнат жилых ячеек ЖЯ-1 и ЖЯ-3 для лиц, свободно передвигающихся

1 - кровать; 2 - тумбочка; 3 - стол; 4 - стул; 5 - кресло; 6 - тумбочка для телевизора; 7 - подвесной шкаф; 8 - торшер; 9 - диван

Рисунок Г.4

Жилая комната

Планировочные схемы комнат жилых ячеек ЖЯ-4 для 2- и 3-местных жилых комнат

1 - кровать; 2 - тумбочка; 3, 6 - стол; 4 - стул; 5 - шкаф для одежды; 7 - кресло-коляска; 8 - диван

Рисунок Г.5

Помещения жилой ячейки

Планировочная схема жилой ячейки ЖЯ-5

1 - кровать общебольничная; 2 - столик надкроватный; 3 - тумбочка прикроватная; 4 - кресло для отдыха; 5 - кресло-судно передвижное; 6 - кресло-коляска; 7 - стул; 8 - стол; 9 - шкаф для одежды; 10 - вешалка для одежды

Рисунок Г.6

Жилая комната

Планировочная схема жилых комнат на 4 и 6 человек в жилых ячейках ЖЯ-6 для психотроников

1 - кровать; 2 - тумбочка; 3 - стол; 4 - стул; 5 - комбинированный шкаф А - четырехместная жилая комната; Б - шестиместная жилая комната; В - зона размещения кровати для лиц, способных к частичному самообслуживанию и передвигающихся по дому и прилегающему участку; Г - зона размещения кровати для немощных лиц, передвигающихся в пределах жилой комнаты

Рисунок Г.7

Жилые ячейки

Рисунок Г.8

Помещения для клубных занятий

Помещение библиотеки с открытым доступом к книгам и читальным залам

1 - шкаф для открытого хранения книг; 2 - стол для занятий; 2а - стол для занятий инвалида-колясочника; 3 - стул; 4 - стол библиотекаря; 5 - стол журнальный; 6 - стенд-витрина настенная; 7 - кресло-коляска; 8 - шкаф для закрытого хранения книг; 9 - закрытое книгохранилище (на 2 тыс. книг); 10 - стол с каталожным шкафом

Рисунок Г.9

Зрительные залы

Варианты размещения мест в зрительном зале

1 - сцена; 2 - места для ходячих зрителей; 3 - места размещения инвалидов на кресле-коляске; 4 - пандус

Рисунок Г.10

Помещения для клубных занятий

Помещение для приема гостей на 10 и 20 посадочных мест

1 - стол обеденный; 1а - стол резервный; 2 - стул; 3 - кресло-коляска; 4 - комбинированная стенка; 5 - холодильник; 6 - мойка; 7 - плита; 8 - буфет кухонный; 9 - сервировочная стойка; 10 - разделочный стол; 11 - табурет

--------------------------------

<*> Место для танцев может быть использовано для дополнительного размещения 10 посадочных мест.

Рисунок Г.11

Помещения для клубных занятий

Помещения для музыкальных занятий

1 - стул; 2 - пюпитр; 2а - специальный пюпитр для инвалида на кресле-коляске; 3 - подиум для руководителя; 4 - пианино; 5 - табурет винтовой; 6 - шкаф для музыкальных инструментов и нот; 7 - инвалидное кресло-коляска; 8 - запасной эвакуационный выход

Рисунок Г.12

Помещение для религиозных обрядов

Пример планировки зала для молитвенных собраний с подсобными помещениями

1 - помещение для религиозных обрядов; 2 - зона священнослужителя; 3 - служебная ниша; 4 - сейф; 5 - комната (келья) для священнослужителя; 6 - санузел при комнате отдыха священнослужителя (рукомойник, унитаз, душевой поддон); 7 - кладовая; 8 - прихожая с вешалкой

Рисунок Г.13

Учебно-производственные мастерские

Планировочная схема картонажной мастерской

1 - стол рабочий; 2 - табурет с регулируемым сиденьем; 3 - проволочно-швейный аппарат; 4 - клееварка; 5 - стол мастера; 6 - стул; 7 - мойка; 8 - инвалидная коляска; 9 - эвакуационный выход; 10 - стеллаж мастера А - мастерская; Б - комната мастера; В - уборная для инвалида; Г - кладовая материалов; Д - кладовая готовой продукции; Е - общая уборная; Ж - коридор

Примечание. Рабочие помещения оборудуются в зависимости от вида производства; кладовые оборудуются стеллажами; комната мастера оборудуется столом, стульями, стеллажами.

Рисунок Г.14

Помещения для лечебно-трудовых мастерских

Планировочная схема мастерской по ремонту аппаратуры и бытовой техники

1 - стол монтажный; 2 - стенд испытательный; 3 - стол с вытяжкой; 4 - стол мастера; 5 - мойка; 6 - стеллаж для материалов; 7 - табурет с регулируемым сиденьем; 8 - стеллаж мастера; 9 - стол медсестры; 10 - шкаф медицинский одностворчатый; 11 - стул; 12 - кресло-коляска

Рисунок Г.15

Помещения для занятий гимнастикой и физкультурой

1 - гимнастическая стенка; 2 - гимнастический станок-поручень с зеркалом; 3 - место для тренера; 4 - пианино; 5 - скамья; 6 - вешалка А - раздевальная; Б - санузел; В - санузел с учетом пользования инвалидом на кресле-коляске; Г - душевая с учетом пользования инвалидом на кресле-коляске; Д - спортивный зал; Е - комната тренера; Ж - комната для хранения спортинвентаря

Рисунок Г.16

Места для питания

Место для питания на 8 чел.

Место для питания на 6 чел.

Обеденная зона в общем обеденном зале

1 - стол обеденный 160 x 90; 2 - стул; 3 - инвалидное кресло-коляска

Рисунок Г.17

Скачать:
СП 35-112-2005. Дома-интернаты
СП 35-112-2005. Дома-интернаты
