Утвержден и введен в действие
Постановлением Госстроя СССР
от 21 июня 1985 г. N 93
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Electric goods lifts. Basic parameters and dimensions
ГОСТ 8823-85 (СТ СЭВ 4326-83)
Группа Ж22
ОКП 48 3621
Взамен ГОСТ 8823-67,
ГОСТ 9322-67,
ГОСТ 13415-67,
ГОСТ 13416-67
Срок введения
1 января 1986 года
Разработан Министерством строительного, дорожного и коммунального машиностроения.
Исполнители: Е.А. Нефедов (руководитель темы), Л.И. Вайсбурд, В.М. Волков, Е.В. Эмме.
Внесен Министерством строительного, дорожного и коммунального машиностроения.
Зам. министра А.С. Шавреев.
1. Настоящий стандарт распространяется на электрические грузовые лифты общего назначения (далее - лифты): обычные, с монорельсом, выжимные и тротуарные, устанавливаемые в общественных зданиях и зданиях промышленных предприятий.
Лифты с наружной кнопочной простой системой управления предназначены для подъема и спуска только грузов. Лифты с внутренней кнопочной простой системой управления (лифты для работы с проводником) и лифты со смешанной простой системой управления предназначены для подъема и спуска разновременно грузов и пассажиров.
Примечание. Лица, сопровождающие груз, не являются пассажирами.
Стандарт соответствует СТ СЭВ 4326-83 в части, указанной в справочном Приложении 1, и международному стандарту ИСО 4190/2-82 в части грузоподъемности, номинальной скорости, размеров кабины, ширины дверей кабины и шахты.
Термины, применяемые в настоящем стандарте, и их пояснения приведены в справочном Приложении 2.
2. Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 22011-76.
3. Основные параметры лифтов должны соответствовать указанным в табл. 1.
Таблица 1
-------T------------T-------------T--------T------T----------------
Вид ¦Грузоподъем-¦ Номинальная ¦Высота ¦Число ¦ Питающая
лифта ¦ность, кг ¦ скорость, ¦подъема,¦оста- ¦ электрическая
¦ ¦ м/с ¦м, не ¦новок,¦ сеть
¦ ¦ ¦более ¦не бо-¦
¦ ¦ ¦ ¦лее ¦
-------+------------+-------------+--------+------+----------------
Обычный¦ 400 <*>¦ 0,4; 0,63; ¦ 75 ¦ 20 ¦ Род тока:
¦ ¦ 1,0 ¦ ¦ ¦ переменный
+------------+-------------+ ¦ ¦ трехфазный
¦ 500 ¦ 0,5 ¦ ¦ ¦
+------------+-------------+ ¦ ¦
¦ 630 ¦0,4; ¦ ¦ ¦
¦ ¦0,63 <*>; 1,0¦ ¦ ¦
+------------+-------------+ ¦ ¦
¦ 1000 ¦0,4; 0,5; ¦ ¦ ¦Номинальная час-
¦ ¦0,63 <*>; 1,0¦ ¦ ¦тота, Гц; 50;
+------------+-------------+--------+------+60 <**>
¦ 1600 ¦0,4; 0,63 <*>¦ 45 ¦ 14 ¦Номинальное
¦ ¦ ¦ ¦ ¦напряжение, В:
+------------+-------------+ ¦ ¦при частоте
¦ 2000 ¦0,4; 0,5; ¦ ¦ ¦50 Гц: 220;
¦ ¦0,63 <*> ¦ ¦ ¦240 <**>; 380;
+------------+-------------+ ¦ ¦415 <**>
¦ 2500 ¦0,25 <*>; 0,4¦ ¦ ¦при частоте
+------------+-------------+ ¦ ¦60 Гц: 220;
¦ 3200 ¦ 0,5 ¦ ¦ ¦230; 240;
+------------+-------------+ ¦ ¦254; 380;
¦4000; 5000; ¦ 0,25 ¦ ¦ ¦400; 415;
¦ 6300 ¦ ¦ ¦ ¦440
-------+------------+-------------+--------+------+
С моно-¦ 1000 ¦ 0,4; 0,5 ¦ 45 ¦ 12 ¦
рельсом+------------+-------------+ ¦ ¦
¦ 2000 ¦ 0,5 ¦ ¦ ¦
+------------+-------------+ ¦ ¦
¦ 2500 ¦ 0,4 ¦ ¦ ¦
+------------+-------------+ ¦ ¦
¦ 3200 ¦ 0,5 ¦ ¦ ¦
-------+------------+-------------+--------+------+
Выжим- ¦ 500 ¦ 0,5 ¦ 25 ¦ 8 ¦
ной +------------+-------------+ ¦ ¦
¦ 630 ¦ 0,4 ¦ ¦ ¦
+------------+-------------+ ¦ ¦
¦ 1000 ¦ 0,4; 0,5 ¦ ¦ ¦
+------------+-------------+ ¦ ¦
¦ 1600 ¦ 0,4 ¦ ¦ ¦
+------------+-------------+ ¦ ¦
¦ 2000 ¦ 0,4; 0,5 ¦ ¦ ¦
+------------+-------------+ ¦ ¦
¦ 2500 ¦ 0,4 ¦ ¦ ¦
+------------+-------------+ ¦ ¦
¦ 3200 ¦ 0,5 ¦ ¦ ¦
-------+------------+-------------+--------+------+
Троту- ¦ 500 ¦ 0,18 ¦ 6,5 ¦ 3 ¦
арный- +------------+-------------+ ¦ ¦
¦ 630 ¦ 0,2 ¦ ¦ ¦
--------------------------------
<*> Лифты изготавливаются по согласованию с изготовителем.
<**> Для лифтов, поставляемых на экспорт. Изготовление - по согласованию с изготовителем.
4. Лифты обычные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты грузоподъемностью 5000 кг допускается изготавливать до 01.01.91.
Лифты выжимные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с допускается изготавливать до 01.01.92.
Лифты с монорельсом грузоподъемностью 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты тротуарные грузоподъемностью 500 кг допускается изготавливать до 01.01.93.
5. Отклонение рабочей скорости лифта не должно превышать +/- 15% значения номинальной скорости, указанной в табл. 1.
6. Конструктивное исполнение основных частей лифтов должно соответствовать указанному в табл. 2.
Таблица 2
------------------T-------------------------------------------------
Конструктивный ¦ Конструктивное исполнение основной части лифта
признак основной +---------T----------T-------------T--------------
части лифта ¦обычного ¦выжимного ¦с монорельсом¦ тротуарного
------------------+---------+----------+-------------+--------------
Вид кабины ¦ Непроходная или проходная ¦ Проходная
(платформы <*>) ¦ ¦
---------T--------+----------------------------------+--------------
Конструк-¦кабины ¦ Горизонтально-раздвижная ¦ Без дверей
ция две- ¦(плат- ¦ ¦
рей ¦формы) ¦ ¦
+--------+----------------------------------+--------------
¦ шахты ¦ Распашная двухстворчатая
---------+--------+----------------------------------T--------------
Вид при- ¦ кабины ¦ Ручной ¦Платформа две-
вода ¦ ¦ ¦рей не имеет
дверей +--------+----------------------------------+--------------
¦ шахты ¦ Ручной
---------+--------+----------------------------------T--------------
Расположение про- ¦ Сбоку ¦Без противо-
тивовеса относи- ¦ ¦веса
тельно кабины ¦ ¦
------------------+----------------------------------+--------------
Вид шахты ¦ Глухая
------------------+---------T----------T-------------T--------------
Расположение ма- ¦ Вверху ¦ Сбоку ¦ Вверху над ¦Внизу сбоку
шинного помещения ¦ над ¦шахты <**>¦ шахтой ¦шахты
относительно шахты¦ шахтой ¦ ¦ ¦
------------------+---------+----------+-------------+--------------
Вид системы управ-¦Внутренняя кнопочная простая с ¦Наружная кно-
ления ¦сигнальным вызовом кабины с каждой¦почная простая
¦погрузочной площадки (для работы с¦(для работы
¦проводником) ¦без проводни-
+----------------------------------+ка) с управле-
¦Наружная кнопочная простая (для ¦нием с площад-
¦работы без проводника) с управ- ¦ки расположе-
¦лением: с основной погрузочной ¦ния крышки
¦площадки с сигнальным вызовом ¦люка шахты с
¦кабины с любой погрузочной пло- ¦сигнальным
¦щадки; со всех погрузочных пло- ¦вызовом плат-
¦щадок ¦формы с ниже-
+--------------------T-------------+расположенных
¦Смешанная прос- ¦ - ¦погрузочных
¦тая <***> с управле-¦ ¦площадок
¦нием из кабины и ¦ ¦
¦погрузочных площа- ¦ ¦
¦док (вызывные аппа- ¦ ¦
¦раты) для лифтов, у ¦ ¦
¦которых величина ¦ ¦
¦полезной площади по-¦ ¦
¦ла кабины не больше ¦ ¦
¦установленной ¦ ¦
¦СТ СЭВ 2071-79 для ¦ ¦
¦соответствующей гру-¦ ¦
¦зоподъемности ¦ ¦
--------------------------------
<*> У тротуарного лифта.
<**> Машинное помещение может быть расположено по всей высоте шахты в любом месте при условии расположения его чистого пола не выше отметки пола верхней погрузочной площадки.
Допускается расположение пола машинного помещения ниже уровня нижней остановки.
<***> Для лифтов, отмеченных в табл. 3 знаком "*".
7. Основные размеры (внутренние) кабин, шахт и машинных помещений лифтов обычных, с монорельсом и выжимных должны соответствовать указанным в табл. 3, 4 и на черт. 1, 2.
Таблица 3
Размеры в мм
-------T------T------------------------------------------T----------------------------------------------------------------------------T--------------T------
Грузо- ¦Номи- ¦ Кабина ¦ Шахта ¦Машинное поме-¦Рас-
подъем-¦наль- ¦ ¦ ¦щение ¦стоя-
ность, ¦ная +--------T--------T----------T-------------+---------T---------T----------------T------T-----------------T------T-------+---------T----+ние от
кг ¦ско- ¦Ширина b¦Глубина ¦Высота h ¦ Двери кабины¦Ширина ¦Глубина ¦ Двери шахты ¦Высота¦Разность отметок ¦Высота¦Глуби- ¦Ши- ¦Глу-¦Вы- ¦боко-
¦рость,¦(пред. ¦l (пред.¦(пред. ¦ (размеры ¦b ¦l ¦(размеры проема)¦строи-¦погрузочных пло- ¦шахты ¦на при-¦рина¦бина¦сота¦вой
¦м/с ¦откл. ¦откл. ¦откл. ¦ проема) ¦ 1 ¦ 1 +---------T------+тель- ¦щадок на ¦от ¦ямка h ¦b ¦l ¦h ¦стены
¦ ¦+10) ¦+/- 10) ¦+10) +------T------+(пред. ¦(пред. ¦Ширина b ¦Высота¦ного +-----T-----------+верх- ¦ 9¦ 4 ¦ 4 ¦ 4 ¦шахты
¦ ¦ ¦ ¦ ¦Ширина¦Высота¦откл. ¦откл. ¦ 3¦h ¦проема¦одной¦противопо- ¦ней ¦(пред. ¦ ¦ ¦ ¦до оси
¦ ¦ ¦ ¦ ¦ b ¦h ¦+30) ¦+30) ¦(пред. ¦ 3 ¦для ¦сто- ¦ложных сто-¦погру-¦откл. ¦ ¦ ¦ ¦кабины
¦ ¦ ¦ ¦ ¦ 2 ¦ 2 ¦ ¦ ¦откл. ¦(пред.¦уста- ¦роне ¦ронах шах- ¦зочной¦+25) ¦ ¦ ¦ ¦l
¦ ¦ ¦ ¦ ¦(пред.¦(пред.¦ ¦ ¦-10) ¦откл. ¦новки ¦шахты¦ты h , ¦пло- ¦ ¦ ¦ ¦ ¦(пред.
¦ ¦ ¦ ¦ ¦откл. ¦откл. ¦ ¦ ¦ ¦-10) ¦дверей¦h ¦ 7 ¦щадки ¦ ¦ ¦ ¦ ¦откл.
¦ ¦ ¦ ¦ ¦+15) ¦+10) ¦ ¦ ¦ ¦ ¦шахты ¦ 6 ¦0 мм или не¦h , ¦ ¦ ¦ ¦ ¦+/-
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦h ¦ ¦менее ¦ 8 ¦ ¦ ¦ ¦ ¦10)
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 5 ¦ ¦ ¦не ме-¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦нее ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+ ¦ ¦ +----+----+----+
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ Не менее ¦ ¦ ¦ ¦ Не менее ¦
-------+------+--------+--------+----------+------+------+---------+---------+---------+------+------------+-----------+------+-------+--------------+------
Лифты обычные
400 ¦0,4 ¦1100 ¦1400 ¦2200 ¦ 1100 ¦ 2200 ¦2000 <**>¦1750 <**>¦ 1100 ¦ 2200 ¦ 2450 ¦2600 ¦ 1200 ¦ 3600 ¦ 1300 ¦3400¦2800¦2750¦ 1050
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----------+ ¦ ¦ ¦ ¦ ¦
¦0,63 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1500 ¦ ¦ ¦ ¦ ¦ ¦
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----+-----------+------+-------+ ¦ ¦ ¦
¦1,0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦2700 ¦ 2700 ¦ 3700 ¦ 1400 ¦ ¦ ¦ ¦
------+------+--------+--------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----+-----------+------+-------+ ¦ ¦ ¦
630 ¦0,4 ¦1100 <*>¦1400 <*>¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦2600 ¦ 1200 ¦ 3600 ¦ 1300 ¦ ¦ ¦ ¦
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----------+ ¦ ¦ ¦ ¦ ¦
¦0,63 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1500 ¦ ¦ ¦ ¦ ¦ ¦
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----+-----------+------+-------+ ¦ ¦ ¦
¦1,0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦2700 ¦ 2700 ¦ 3700 ¦ 1400 ¦ ¦ ¦ ¦
+------+--------+--------+ +------+ +---------+---------+---------+ ¦ +-----+-----------+------+-------+----+----+ +------
¦0,4 ¦1300 ¦1750 ¦ ¦ 1300 ¦ ¦2250 <**>¦2100 <**>¦ 1300 ¦ ¦ ¦2600 ¦ 1200 ¦ 3600 ¦ 1300 ¦3650¦3150¦ ¦ 1150
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----------+ ¦ ¦ ¦ ¦ ¦
¦0,63 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1500 ¦ ¦ ¦ ¦ ¦ ¦
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----+-----------+------+-------+ ¦ ¦ ¦
¦1,0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦2700 ¦ 2700 ¦ 3700 ¦ 1400 ¦ ¦ ¦ ¦
-------+------+--------+--------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----+-----------+------+-------+ ¦ ¦ ¦
1000 ¦0,4 ¦1300 <*>¦1750 <*>¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦2600 ¦ 1200 ¦ 3600 ¦ 1300 ¦ ¦ ¦ ¦
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----------+ ¦ ¦ ¦ ¦ ¦
¦0,63 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1500 ¦ ¦ ¦ ¦ ¦ ¦
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----+-----------+------+-------+ ¦ ¦ ¦
¦1,0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦2700 ¦ 2700 ¦ 3800 ¦ 1400 ¦ ¦ ¦ ¦
+------+--------+--------+ +------+ +---------+---------+---------+ ¦ +-----+-----------+------+-------+----+----+ +------
¦0,4 ¦1500 ¦2250 ¦ ¦ 1500 ¦ ¦2600 <**>¦2600 <**>¦ 1500 ¦ ¦ ¦2600 ¦ 1200 ¦ 3600 ¦ 1300 ¦4000¦3850¦ ¦ 1350
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----------+ ¦ ¦ ¦ ¦ ¦
¦0,63 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1500 ¦ ¦ ¦ ¦ ¦ ¦
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----+-----------+------+-------+ ¦ ¦ ¦
¦1,0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦2700 ¦ 2700 ¦ 3800 ¦ 1400 ¦ ¦ ¦ ¦
-------+------+--------+--------+ ¦ ¦ +---------+---------+ ¦ ¦ +-----+-----------+------+-------+ ¦ +----+
1600 ¦0,4 ¦1500 <*>¦2250 <*>¦ ¦ ¦ ¦2600 ¦2600 ¦ ¦ ¦ ¦2600 ¦ 1200 ¦ 3600 ¦ 1400 ¦ ¦ ¦3450¦
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----------+ ¦ ¦ ¦ ¦ ¦
¦0,63 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1500 ¦ ¦ ¦ ¦ ¦ ¦
+------+------- +--------+ ¦ ¦ ¦ +---------+ ¦ ¦ ¦ +-----------+ ¦ ¦ +----+ ¦
¦0,4 ¦1500 ¦2700 ¦ ¦ ¦ ¦ ¦3050 ¦ ¦ ¦ ¦ ¦ 1200 ¦ ¦ ¦ ¦4300¦ ¦
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----------+ ¦ ¦ ¦ ¦ ¦
¦0,63 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1500 ¦ ¦ ¦ ¦ ¦ ¦
-------+------+--------+--------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----------+ ¦ ¦ ¦ ¦ ¦
2000 ¦0,4 ¦1500 <*>¦2700 <*>¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1200 ¦ ¦ ¦ ¦ ¦ ¦
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----------+ ¦ ¦ ¦ ¦ ¦
¦0,63 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1500 ¦ ¦ ¦ ¦ ¦ ¦
+------+--------+--------+ +------+ +---------+---------+---------+ ¦ ¦ +-----------+ ¦ +----+----+ +------
¦0,4 ¦1700 ¦2850 ¦ ¦ 1700 ¦ ¦2850 <*> ¦3200 <**>¦ 1700 ¦ ¦ ¦ ¦ 1200 ¦ ¦ ¦4250¦4450¦ ¦ 1450
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦0,63 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1500 ¦ ¦ ¦ ¦ ¦ ¦
-------+------+--------+--------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----------+ ¦ ¦ ¦ ¦ ¦
2500 ¦0,25; ¦1700 <*>¦2850 <*>¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1200 ¦ ¦ ¦ ¦ ¦ ¦
¦ +--------+--------+ +------+ +---------+---------+---------+ ¦ ¦ ¦ ¦ ¦ +----+----+ +------
¦0,4 ¦2300 ¦3150 ¦ ¦ 2300 ¦ ¦3700 ¦3500 ¦ 2300 ¦ ¦ ¦ ¦ ¦ ¦ ¦5100¦4750¦ ¦ 1850
-------+------+--------+--------+----------+------+------+ ¦ ¦ +------+------+-----+ ¦ ¦ ¦ +----+ ¦
4000 ¦0,25 ¦2300 <*>¦3150 <*>¦2200 <***>¦ 2300 ¦ 2200 ¦ ¦ ¦ ¦ 2200 ¦ 2450 ¦2600 ¦ ¦ 3800 ¦ ¦ ¦4950¦ ¦
¦ ¦ ¦ +----------+ +------+ ¦ ¦ +------+------+-----+ +------+ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦2600 ¦ ¦ 2600 ¦ ¦ ¦ ¦ 2600 ¦ 2850 ¦3000 ¦ ¦ 4200 ¦ ¦ ¦ ¦ ¦
¦ +--------+--------+----------+------+------+---------+---------+---------+------+------+-----+ +------+ +----+----+ +------
¦ ¦2500 ¦4050 ¦2200 <***>¦ 2500 ¦ 2200 ¦4000 <**>¦4400 <**>¦ 2500 ¦ 2200 ¦ 2450 ¦2600 ¦ ¦ 3800 ¦ ¦5400¦5850¦ ¦ 2000
¦ ¦ ¦ +----------+ +------+ ¦ ¦ +------+------+-----+ +------+ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦2600 ¦ ¦ 2600 ¦ ¦ ¦ ¦ 2600 ¦ 2850 ¦3000 ¦ ¦ 4200 ¦ ¦ ¦ ¦ ¦
-------+ +--------+--------+----------+ +------+ ¦ ¦ +------+------+-----+ +------+ ¦ ¦ ¦ ¦
6300 ¦ ¦2500 <*>¦4050 <*>¦2200 <***>¦ ¦ 2200 ¦ ¦ ¦ ¦ 2200 ¦ 2450 ¦2600 ¦ ¦ 3800 ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ +----------+ +------+ ¦ ¦ +------+------+-----+ +------+ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦2600 ¦ ¦ 2600 ¦ ¦ ¦ ¦ 2600 ¦ 2850 ¦3000 ¦ ¦ 4200 ¦ ¦ ¦ ¦ ¦
Лифты с монорельсом
1000 ¦0,4 ¦1500 ¦2250 ¦2700 ¦ 1500 ¦ 2700 ¦2600 <**>¦2600 <**>¦ 1500 ¦ 2700 ¦ 2950 ¦3100 ¦ 1200 ¦ 4300 ¦ 1300 ¦4000¦3850¦2750¦ 1350
¦ ¦ ¦ +----------+ +------+ ¦ ¦ +------+------+-----+ +------+ ¦ ¦ ¦ ¦
-------+ +--------+--------+3700 +------+ 3700 +---------+---------+---------+ 3700 ¦ 3950 ¦4100 ¦ ¦ 5300 +-------+----+----+----+------
2500 ¦ ¦2300 ¦3150 +----------+2300 +------+3700 ¦3500 ¦ 2300 +------+------+-----+ +------+ 1400 ¦5100¦4750¦3450¦ 1850
¦ ¦ ¦ ¦2700 ¦ ¦ 2700 ¦ ¦ ¦ ¦ 2700 ¦ 2950 ¦3100 ¦ ¦ 4300 ¦ ¦ ¦ ¦ ¦
Лифты выжимные
630 ¦0,4 ¦1100 <*>¦1400 <*>¦2200 ¦ 1100 ¦ 2200 ¦2100 <**>¦1750 <**>¦ 1100 ¦ 2200 ¦ 2450 ¦2600 ¦ 1200 ¦ 3600 ¦ 1500 ¦3000¦2500¦2400¦ 1150
¦ +--------+--------+ +------+ +---------+---------+---------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------
¦ ¦1300 ¦1750 ¦ ¦ 1300 ¦ ¦2350 ¦2100 ¦ 1300 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1250
-------+ +--------+--------+ ¦ ¦ +---------+ ¦ ¦ ¦ ¦ ¦ ¦ +-------+----+ ¦ +------
1000 ¦ ¦1300 <*>¦1750 <*>¦ ¦ ¦ ¦2450 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1600 ¦3300¦ ¦ ¦ 1350
¦ +--------+--------+ +------+ +---------+---------+---------+ ¦ ¦ ¦ ¦ ¦ ¦ +----+ +------
¦ ¦1500 ¦2250 ¦ ¦ 1500 ¦ ¦2700 <**>¦2600 <**>¦ 1500 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦2700¦ ¦ 1450
-------+ +--------+--------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------+----+ +----+
1600 ¦ ¦1500 <*>¦2250 <*>¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1700 ¦3700¦ ¦2750¦
¦ +--------+--------+ ¦ ¦ ¦ +---------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+ ¦
¦ ¦1500 ¦2700 ¦ ¦ ¦ ¦ ¦3050 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3000¦ ¦
-------+ +--------+--------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
2000 ¦ ¦1500 <*>¦2700 <*>¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ +--------+--------+ +------+ +---------+---------+---------+ ¦ ¦ ¦ ¦ ¦ ¦ +----+ +------
¦ ¦1700 ¦2850 ¦ ¦ 1700 ¦ ¦2950 <**>¦3200 <**>¦ 1700 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3150¦ ¦ 1550
-------+ +--------+--------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------+ ¦ ¦ ¦
2500 ¦ ¦1700 <*>¦2850 <*>¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1800 ¦ ¦ ¦ ¦
¦ +--------+--------+ +------+ +---------+---------+---------+ ¦ ¦ ¦ ¦ ¦ ¦ +----+ +------
¦ ¦2300 ¦3150 ¦ ¦ 2300 ¦ ¦3700 ¦3500 ¦ 2300 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3450¦ ¦ 1850
--------------------------------
<*> Размеры кабин с полезной площадью пола величиной не более установленной ГОСТ 12.2.075-82. Лифты с указанными размерами кабины и смешанной системой управления и соответствующие ГОСТ 12.2.074-82 - ГОСТ 12.2.083-82 допускается использовать в качестве пассажирских.
<**> Размеры шахт, которые обеспечиваются типовыми конструкциями шахт лифтов из сборных железобетонных элементов, поставляемыми подрядными строительными организациями.
<***> Лифты изготавливаются по согласованию с изготовителем.
Примечания. 1. Глубина l указана для проходной кабины. Глубина непроходной кабины меньше проходной до 50 мм.
2. Размер
- расстояние между створками дверей, открытыми на 90°, или размер ширины проема портальной части двери, если он меньше расстояния между створками.
Таблица 4
-------T------T--------------------------------------T------------------------------------------------------------------T--------------T-------
Грузо- ¦Номи- ¦ Кабина ¦ Шахта ¦ Машинное ¦Расс-
подъем-¦наль- ¦ ¦ ¦ помещение ¦тояние
ность, ¦ная +------T-------T------T----------------+------T------T-------------T------T----------------T------T-------+----T----T----+от бо-
кг ¦ско- ¦Ширина¦Глуби- ¦Высо- ¦ Двери кабины ¦Ширина¦Глуби-¦ Двери шахты ¦Высота¦Разность отметок¦Высота¦Глубина¦Ши- ¦Глу-¦Вы- ¦ковой
¦рость,¦b ¦на l ¦та h ¦(размеры проема)¦b ¦на l ¦ (размеры ¦строи-¦ погрузочных ¦шахты ¦приямка¦рина¦бина¦сота¦стены
¦м/с ¦(пред.¦(пред. ¦(пред.+------T---------+ 1 ¦ 1 ¦ проема) ¦тель- ¦ площадок на ¦от ¦h ¦b ¦l ¦h ¦шахты
¦ ¦откл. ¦откл. ¦откл. ¦Ширина¦Высота h ¦(пред.¦(пред.¦------T------¦ного +-----T----------+верх- ¦ 9 ¦ 4 ¦ 4 ¦ 4 ¦до оси
¦ ¦+10) ¦+/- 10)¦+10) ¦b , не¦ 2¦откл. ¦откл. ¦Ширина¦Высо- ¦прое- ¦одной¦противопо-¦ней ¦(пред. ¦ ¦ ¦ ¦кабины
¦ ¦ ¦ ¦ ¦ 2 ¦(пред. ¦+30) ¦+30) ¦b ¦та h ¦ма для¦сто- ¦ложных ¦погру-¦откл. ¦ ¦ ¦ ¦l
¦ ¦ ¦ ¦ ¦менее ¦откл. ¦ ¦ ¦ 3 ¦ 3 ¦уста- ¦роне ¦сторонах ¦зочной¦+25) ¦ ¦ ¦ ¦(пред.
¦ ¦ ¦ ¦ ¦ ¦+10) ¦ ¦ ¦(пред.¦(пред.¦новки ¦шахты¦шахты h , ¦площа-¦ ¦ ¦ ¦ ¦откл.
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦откл. ¦откл. ¦дверей¦h ¦ 7 ¦дки ¦ ¦ ¦ ¦ ¦+/- 10)
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦-10) ¦-10) ¦шахты ¦ 6 ¦0 мм или ¦h , не¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦h ¦ ¦не менее ¦ 8 ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 5 ¦ ¦ ¦менее ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+-----+ ¦ ¦ +----+----+----+
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ Не менее ¦ ¦ ¦ ¦ Не менее ¦
-------+------+------+-------+------+------+---------+------+------+------+------+------------+----------+------+-------+--------------+-------
Лифты обычные
500 ¦ 0,5 ¦ 1000 ¦ 1500 ¦ 2000 ¦ 850 ¦ 2000 ¦ 1600 ¦ 1700 ¦ 850 ¦ 2000 ¦ 2250 ¦2600 ¦ 1200 ¦ 3300 ¦ 1300 ¦2750¦2700¦2800¦ 900
¦ +------+-------+ +------+ +------+------+------+ ¦ ¦ ¦ ¦ ¦ +----+ ¦ +-------
¦ ¦ 1500 ¦ 2000 ¦ ¦ 1250 ¦ ¦ 2100 ¦ 2200 ¦ 1250 ¦ ¦ ¦ ¦ ¦ ¦ ¦3150¦ ¦ ¦1150
-------+ +------+ +------+ +---------+ ¦ ¦ +------+------+ ¦ +------+ ¦ ¦ ¦ ¦
1000 ¦ ¦ 1400 ¦ ¦ 2200 ¦ ¦ 2200 ¦ ¦ ¦ ¦ 2200 ¦ 2450 ¦ ¦ ¦ 3600 ¦ ¦ ¦ ¦ ¦
¦ +------+-------+ +------+ +------+------+------+ ¦ ¦ ¦ ¦ ¦ +----+----+ +-------
¦ ¦ 1900 ¦ 2500 ¦ ¦ 1650 ¦ ¦ 2600 ¦ 2700 ¦ 1650 ¦ ¦ ¦ ¦ ¦ ¦ ¦3550¦2900¦ ¦1400
-------+ ¦ ¦ ¦ ¦ ¦ +------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+-------
2000 ¦ ¦ ¦ ¦ ¦ ¦ ¦ 2750 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3500¦1550
¦ ¦ +-------+ ¦ ¦ ¦ +------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+ ¦
-------+ ¦ ¦ 3000 ¦ ¦ ¦ ¦ ¦ 3200 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3200¦ ¦
3200 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ +------+-------+ +------+ +------+------+------+ ¦ ¦ ¦ ¦ ¦ +----+----+ +-------
¦ ¦ 2400 ¦ 3500 ¦ ¦ 2050 ¦ ¦ 3250 ¦ 3700 ¦ 2050 ¦ ¦ ¦ ¦ ¦ ¦ ¦3850¦3700¦ ¦1800
-------+------+------+-------+------+------+---------+------+------+------+------+------+ ¦ +------+ +----+----+ +-------
5000 ¦ 0,25 ¦ 2900 ¦ 4000 ¦ 2400 ¦ 2450 ¦ 2400 ¦ 3750 ¦ 4200 ¦ 2450 ¦ 2400 ¦ 2650 ¦ ¦ ¦ 4000 ¦ ¦4150¦4200¦ ¦2050
Лифты выжимные
500 ¦ 0,5 ¦ 1000 ¦ 1500 ¦ 2000 ¦ 850 ¦ 2000 ¦ 1700 ¦ 1700 ¦ 850 ¦ 2000 ¦ 2250 ¦2600 ¦ 1200 ¦ 3100 ¦ 1500 ¦3000¦2500¦2450¦ 975
¦ +------+-------+ +------+ +------+------+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------
¦ ¦ 1500 ¦ 2000 ¦ ¦ 1250 ¦ ¦ 2200 ¦ 2200 ¦ 1250 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦1225
-------+ +------+-------+------+------+---------+------+------+------+------+------+ ¦ +------+-------+----+----+----+-------
1000 ¦ ¦ 1400 ¦ 2000 ¦ 2200 ¦ 1250 ¦ 2200 ¦ 2250 ¦ 2200 ¦ 1250 ¦ 2200 ¦ 2450 ¦ ¦ ¦ 3300 ¦ 1600 ¦3300¦2700¦2450¦1275
¦ +------+-------+ +------+ +------+------+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------
¦ ¦ 1900 ¦ 2500 ¦ ¦ 1650 ¦ ¦ 2750 ¦ 2700 ¦ 1650 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦1525
-------+ ¦ ¦ ¦ ¦ ¦ +------+ ¦ ¦ ¦ ¦ ¦ +------+-------+----+ +----+-------
2000 ¦ ¦ ¦ ¦ ¦ ¦ ¦ 2850 ¦ ¦ ¦ ¦ ¦ ¦ ¦ 3400 ¦ 1700 ¦3700¦ ¦2800¦1625
-------+ ¦ +-------+ ¦ ¦ ¦ +------+ ¦ ¦ ¦ ¦ ¦ +-------+ +----+ ¦
3200 ¦ ¦ ¦ 3000 ¦ ¦ ¦ ¦ ¦ 3200 ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1800 ¦ ¦3200¦ ¦
Лифты с монорельсом
1000 ¦ 0,5 ¦ 1900 ¦ 2500 ¦ 2700 ¦ 1650 ¦ 2700 ¦ 2600 ¦ 2700 ¦ 1650 ¦ 2700 ¦ 2950 ¦3100 ¦ 1200 ¦ 4300 ¦ 1300 ¦3800¦2900¦2800¦1400
¦ ¦ ¦ +------+ +---------+ ¦ ¦ +------+------+-----+ +------+ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ 3700 ¦ ¦ 3700 ¦ ¦ ¦ ¦ 3700 ¦ 3950 ¦4100 ¦ ¦ 5300 ¦ ¦ ¦ ¦ ¦
-------+ ¦ ¦ +------+ +---------+------+ ¦ +------+------+-----+ +------+ ¦ ¦ +----+-------
2000 ¦ ¦ ¦ ¦ 2700 ¦ ¦ 2700 ¦ 2750 ¦ ¦ ¦ 2700 ¦ 2950 ¦3100 ¦ ¦ 4300 ¦ ¦ ¦ ¦3500¦1550
¦ ¦ ¦ +------+ +---------+ ¦ ¦ +------+------+-----+ +------+ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ 3700 ¦ ¦ 3700 ¦ ¦ ¦ ¦ 3700 ¦ 3950 ¦4100 ¦ ¦ 5300 ¦ ¦ ¦ ¦ ¦
¦ ¦ +-------+------+ +---------+ +------+ +------+------+-----+ +------+ ¦ +----+ ¦
¦ ¦ ¦ 3000 ¦ 2700 ¦ ¦ 2700 ¦ ¦ 3200 ¦ ¦ 2700 ¦ 2950 ¦3100 ¦ ¦ 4300 ¦ ¦ ¦3200¦ ¦
¦ ¦ ¦ +------+ +---------+ ¦ ¦ +------+------+-----+ +------+ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ 3700 ¦ ¦ 3700 ¦ ¦ ¦ ¦ 3700 ¦ 3950 ¦4100 ¦ ¦ 5300 ¦ ¦ ¦ ¦ ¦
-------+ +------+-------+------+------+---------+------+------+------+------+------+-----+ +------+ +----+----+ +-------
3200 ¦ ¦ 2400 ¦ 3500 ¦ 2700 ¦ 2050 ¦ 2700 ¦ 3250 ¦ 3700 ¦ 2050 ¦ 2700 ¦ 2950 ¦3100 ¦ ¦ 4300 ¦ ¦4300¦3700¦ ¦1800
¦ ¦ ¦ +------+ +---------+ ¦ ¦ +------+------+-----+ +------+ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ 3700 ¦ ¦ 3700 ¦ ¦ ¦ ¦ 3700 ¦ 3950 ¦4100 ¦ ¦ 5300 ¦ ¦ ¦ ¦ ¦
Примечания. 1. Глубина l указана для проходной кабины. Глубина непроходной кабины меньше проходной до 50 мм.
2. Размер
- расстояние между створками дверей, открытыми на 90°, или размер ширины проема портальной части двери, если он меньше расстояния между створками.
Лифты обычные и с монорельсом
Черт. 1
Лифт выжимной
Черт. 2
Основные размеры (внутренние) платформы, шахты и машинного помещения лифтов тротуарных должны соответствовать указанным в табл. 5 и на черт. 3, 4.
Таблица 5
Размеры в мм
----------------------------------T------------------T------------
Наименование основных частей лифта¦Номинальные разме-¦Пред. откл.
¦ры лифтов грузо- ¦
¦подъемностью, кг ¦
+---------T--------+
¦ 500 ¦ 630 ¦
---------T------------------------+---------+--------+------------
Платформа¦Ширина b ¦1000 ¦1100 ¦ +10
¦Глубина l ¦1500 ¦1400 ¦ +/- 10
¦Высота (в верхней точке ¦2000 ¦2000 ¦
¦дуги) h ¦ ¦ ¦ +/- 20
---------+------------------------+---------+--------+------------
Шахты ¦Ширина b ¦1500 ¦1600 ¦ +30
¦ 1 ¦ ¦ ¦
¦Глубина l ¦1600 ¦1500 ¦ +30
¦ 1 ¦ ¦ ¦
+-----------T------------+---------+--------+------------
¦Двери шахты¦ Ширина b ¦ 850 ¦1100 ¦ -10
¦(размеры ¦ 2 ¦ ¦ ¦
¦проема) ¦ ¦ ¦ ¦
¦ ¦ Высота h ¦2000 ¦2000 ¦ +10
¦ ¦ 2 ¦ ¦ ¦
+-----------+------------+---------+--------+------------
¦Приямок ¦ Ширина b ¦1860 ¦2000 ¦ +20
¦ ¦ 3 ¦ ¦ ¦
¦ ¦ Глубина l ¦1600 ¦1500 ¦ +30
¦ ¦ 3 ¦ ¦ ¦
¦ ¦ Высота h ¦1250 <*> ¦1000 <*>¦ +25
¦ ¦ 3 ¦или ¦или ¦
¦ ¦ ¦1550 <**>¦2000 <*>¦
+-----------+------------+---------+--------+------------
¦Расстояние от боковой ¦ 750 ¦ 800 ¦ +/- 10
¦стены шахты до продоль- ¦ ¦ ¦
¦ной оси кабины (до оси ¦ ¦ ¦
¦шахтных дверей) i ¦ ¦ ¦
+------------------------+---------+--------+------------
¦Расстояние от погрузоч- ¦2600 ¦2600 ¦ -
¦ной площадки с крышкой ¦ ¦ ¦
¦люка до первой нижеле- ¦ ¦ ¦
¦жащей погрузочной пло- ¦ ¦ ¦
¦щадки h , не менее ¦ ¦ ¦
¦ 1 ¦ ¦ ¦
---------+------------------------+---------+--------+------------
Машинное ¦Ширина b , не менее ¦2440 ¦2500 ¦ -
помещение¦ 4 ¦ ¦ ¦
¦Глубина l , не менее ¦1600 ¦1900 ¦ -
¦ 4 ¦ ¦ ¦
¦Высота h , не менее ¦1850 ¦2200 ¦ -
¦ 4 ¦ ¦ ¦
--------------------------------
<*> Для лифта с подъемом платформы до уровня крышки люка.
<**> Для лифта с подъемом платформы выше уровня крышки люка.

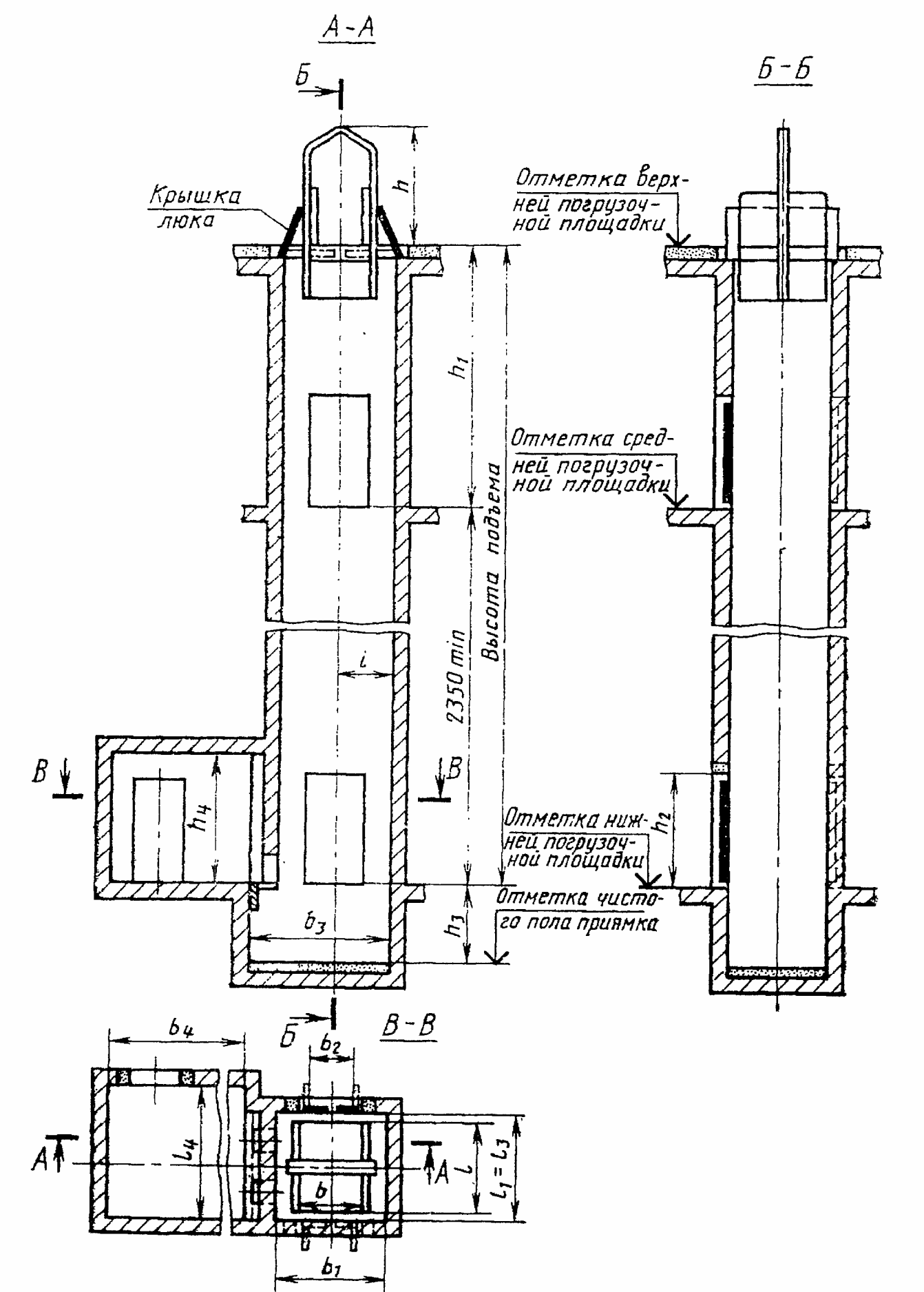

Лифт тротуарный с подъемом платформы до уровня крышки люка
Черт. 3

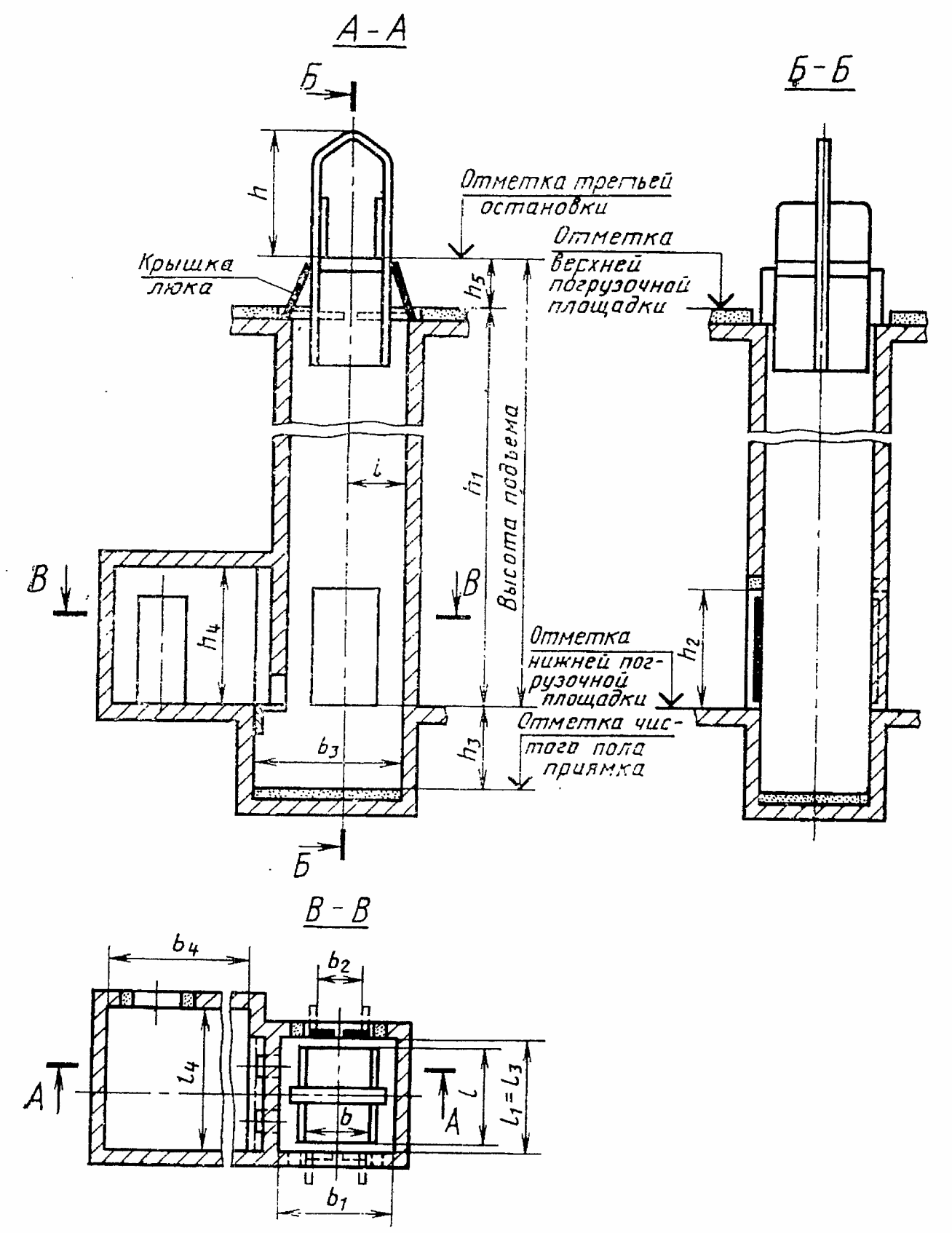

Лифт тротуарный с подъемом платформы выше уровня крышки люка
Черт. 4
Чертежи не определяют конструкцию лифтов и их основных частей, расположение машинного помещения (в плане) относительно шахты, расположение входной двери в машинное помещение.
8. Разность диагоналей шахты в плане не должна быть более 25 мм.
9. Отклонение стен шахты от вертикальной плоскости допускается в пределах допусков на ширину и глубину шахты, указанных в табл. 3 - 5.
10. Кабины лифтов с монорельсом должны иметь детали крепления подвесного пути (монорельс и т.п.).
Привалочная плоскость этих деталей должна быть расположена от пола кабины на расстоянии (h - 65) +/- 10 мм (h - высота кабины, указанная в табл. 3 и 4).
Кабина лифта с монорельсом должна воспринимать усилие от встроенного в ней подвесного пути с сосредоточенной нагрузкой 500 кг на каждый метр этого пути. При этом суммарная нагрузка на кабину от подвесного пути, деталей его крепления к кабине, грузоподъемных средств и приспособлений, а также подвешенных на них грузов и грузов, размещенных на полу кабины, не должны превышать грузоподъемность лифта.
Примечание. Подвесной путь, детали его крепления к кабине, грузоподъемные средства и приспособления в объем поставки лифта не входят.
11. У тротуарных лифтов с подъемом платформы выше уровня крышки люка высота
третьей остановки назначается при заказе лифта и устанавливается:
200 - 1400 мм - для лифтов со скоростью 0,2 м/с;
400 - 1000 мм - для лифтов со скоростью 0,18 м/с.
Лифты со скоростью 0,2 м/с должны иметь возможность опускания платформы до уровня крышки люка с остановками на любом уровне при управлении с кнопочного поста, расположенного на верхней погрузочной площадке.
12. Строительная часть проектов лифтов должна соответствовать требованиям Альбома заданий на проектирование строительной части лифтовых установок, утвержденного Всесоюзным объединением "Союзлифтмаш" Минстройдормаша.
Приложение 1
Справочное
ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ ЛИФТОВ, УКАЗАННЫХ В ТАБЛ. 3 ГОСТ 8823-85, СТ СЭВ 4326-83
Таблица 1 ГОСТ 8823-85.
Грузоподъемность лифтов соответствует грузоподъемности, указанной в табл. 2 СТ СЭВ 4326-83.
Номинальная скорость движения кабины лифта соответствует номинальной скорости, указанной в табл. 2 СТ СЭВ 4326-83.
Таблицы 3 и 4 ГОСТ 8823-85.
Внутренние размеры кабины (ширина, глубина, высота) соответствуют размерам кабины, указанным в табл. 2 СТ СЭВ 4326-83.
Размеры проемов дверей кабины и шахты соответствуют размерам, указанным в табл. 2 СТ СЭВ 4326-83.
Приложение 2
Справочное
ТЕРМИНЫ И ИХ ПОЯСНЕНИЯ
Лифт грузовой обычный - грузовой лифт, кабина которого подвешена за ее верхнюю часть.
Лифт грузовой с монорельсом - грузовой обычный лифт, в кабине которого предусмотрена возможность крепления подвесного пути (монорельса и т.п.).
Лифт грузовой выжимной - грузовой лифт, подъем кабины которого производится силой, действующей на нее снизу.
Лифт грузовой тротуарный - грузовой выжимной лифт, кабина которого выходит из шахты.
ГОСТ 8823-85 СТ СЭВ 4326-83. Лифты электрические грузовые. Основные параметры и размеры
ГОСТ 8823-85 СТ СЭВ 4326-83. Лифты электрические грузовые. Основные параметры и размеры
