Утвержден и введен в действие
Постановлением Госстандарта РФ
от 23 октября 2003 г. N 300-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЛИФТЫ ПАССАЖИРСКИЕ
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Passenger lifts. Basic parameters and dimensions
ГОСТ 5746-2003 (ИСО 4190-1-99)
Группа Ж22
ОКП 48 3611
Предисловие
1. Разработан Техническим комитетом по стандартизации ТК 209 "Лифты, строительные подъемники и эскалаторы".
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 23 от 22 мая 2003 г.).
За принятие проголосовали:
---------------------------T-------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Грузия ¦Грузстандарт ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикстандарт ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары" ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L--------------------------+--------------------------------------
3. Разделы (подразделы) настоящего стандарта, за исключением 4.1 (таблица 1) и 4.3 (таблица 2), представляют собой аутентичный текст ИСО 4190-1:1999 "Установка пассажирских и служебных лифтов. Часть 1. Лифты классов I, II, III и VI" с Изменением от 01.03.2001 (ISO 4190-1:1999 "Installation of passenger and service lifts - Part 1: Class I, II, III and VI lifts") (with corrections of 01.03.2001).
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 октября 2003 г. N 300-ст межгосударственный стандарт ГОСТ 5746-2003 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2004 г.
5. Взамен ГОСТ 5746-83.
Введение
Настоящий стандарт содержит требования к основным параметрам и размерам лифтов, изложенным в международном стандарте ИСО 4190-1-99 "Установка пассажирских и служебных лифтов. Часть 1. Лифты классов I, II, III и VI".
Стандарт разработан с целью:
- создания благоприятных условий для потребителей лифтов за счет значительного увеличения номенклатуры и исполнений пассажирских лифтов, в том числе лифтов с гидроприводом, а также лифтов, оснащенных телескопическими дверями;
- расширения возможностей использования пассажирских лифтов инвалидами,
- обеспечения перевозки лежачих больных на носилках, каталках и других средствах горизонтального транспортирования с различными системами жизнеобеспечения;
- расширения ряда грузоподъемностей и скоростей пассажирских лифтов для зданий большой заселенности и этажности с интенсивными пассажиропотоками;
- уменьшения объемов, занимаемых лифтами в зданиях, за счет сокращения размеров шахт.
1. Область применения
1.1. Настоящий стандарт распространяется на пассажирские электрические и гидравлические лифты, устанавливаемые в глухих шахтах.
1.2. Пассажирские лифты, включенные в настоящий стандарт, предназначены для оборудования зданий (сооружений):
- строящихся;
- эксплуатирующихся (при замене лифтов);
- реконструируемых.
1.3. Настоящий стандарт не распространяется на лифты номинальной скоростью более 6 м/с.
Требования стандарта являются рекомендуемыми, кроме требований, регламентированных национальными "Правилами устройства и безопасной эксплуатации лифтов" (ПУБЭЛ).
2. Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 8032-84 Предпочтительные числа и ряды предпочтительных чисел.
3. Определения
3.1. В настоящем стандарте применяют следующие термины с соответствующими определениями.
3.1.1. грузоподъемность лифта номинальная: Значение, равное массе груза, на транспортирование которого рассчитан лифт.
3.1.2. дверь (кабины, шахты) горизонтально-раздвижная: Дверь, створка(и) которой перемещается(ются) в горизонтальном направлении.
3.1.3. дверь кабины (шахты) телескопическая: Горизонтально-раздвижная дверь, створки которой перемещаются в параллельных плоскостях, при открывании заходя одна за другую.
3.1.4. дверь кабины (шахты) центрального открывания: Горизонтально-раздвижная дверь, створки которой перемещаются в противоположных направлениях от центра.
3.1.5. здания с интенсивными пассажиропотоками: Здания большой этажности и (или) заселенности.
3.1.6. кабина: Грузонесущее устройство, предназначенное для размещения людей (пассажиров).
3.1.7. лифт: Стационарная грузоподъемная машина периодического действия, предназначенная для подъема и спуска людей и (или) грузов в кабине, движущейся по жестким прямолинейным направляющим, у которых угол наклона к вертикали не более 15°.
3.1.8. лифт гидравлический: Лифт с электронасосным гидроприводом поступательного движения.
3.1.9. лифт пассажирский: Лифт, предназначенный, в основном, для подъема и спуска людей.
3.1.10. лифт электрический: Лифт с электроприводом.
3.1.11. лифт пассажирский для зданий лечебно-профилактических учреждений (больничный лифт): Пассажирский лифт, размеры кабины и конструкция которого позволяют перевозить пациентов лечебно-профилактических учреждений, в том числе на средствах горизонтального транспортирования (каталках, кроватях и т.д.) и (или) медицинское оборудование.
3.1.12. машинное помещение: Огороженное со всех сторон пространство, оснащенное дверью, в котором размещаются привод, вводное устройство, станция управления и другое оборудование лифта.
3.1.13. приямок шахты: Часть шахты, расположенная ниже уровня пола нижней посадочной (погрузочной) площадки.
3.1.14. скорость номинальная: Скорость движения кабины, на которую рассчитан лифт.
3.1.15. шахта: Сооружение, в котором движутся кабина и противовес.
3.2. Обозначение размеров
3.2.1. Внутренние размеры кабины и дверного проема (см. рисунок 1).
- ширина кабины;
- ширина дверного проема;
- глубина кабины;
- высота дверного проема;
- высота кабины;

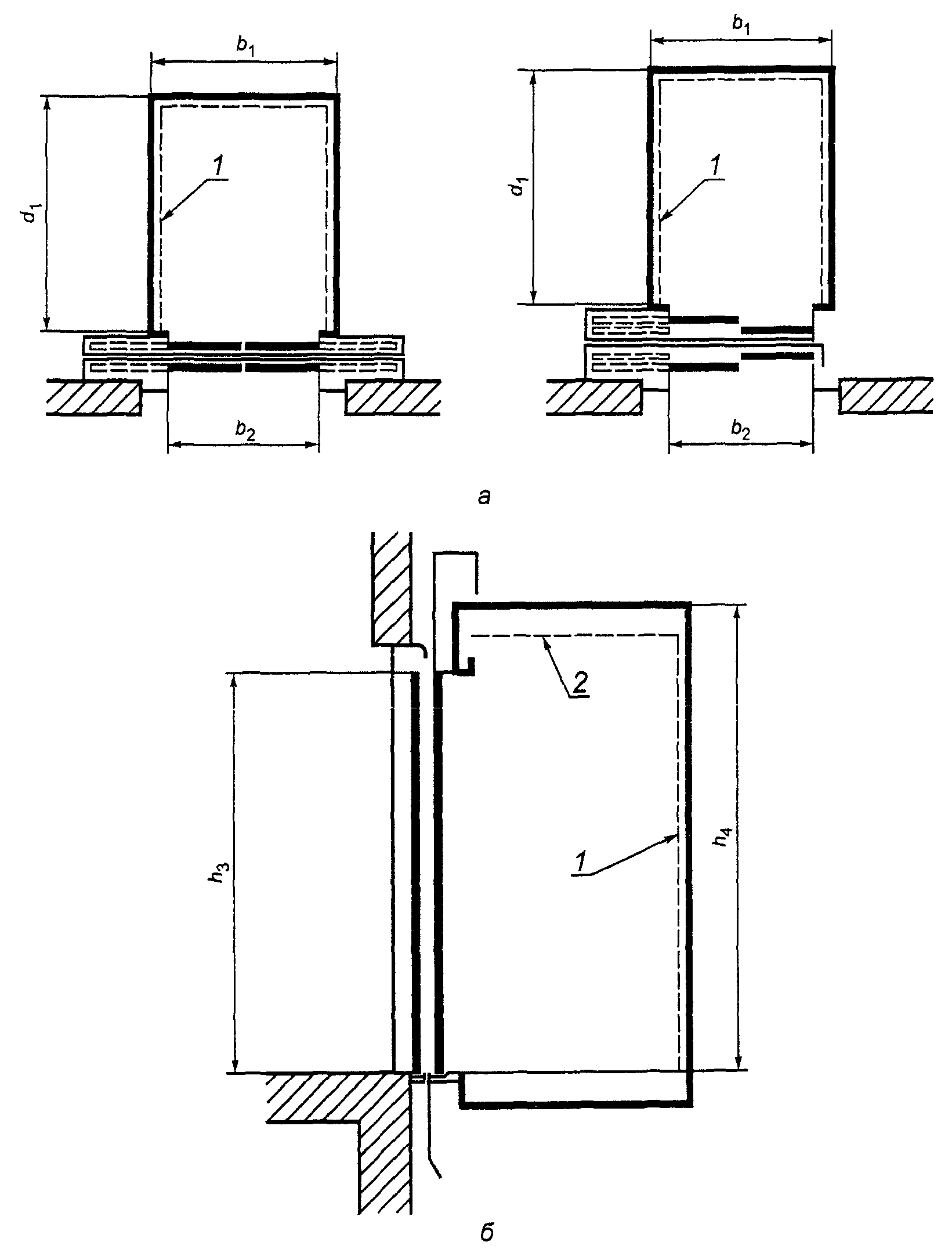

1 - отделочные (декоративные) панели; 2 - подвесной потолок
Рисунок 1. Обозначения основных размеров кабины и дверных проемов, а также внутренних размеров шахты
3.2.1.1. Ширина кабины
<*> - горизонтальное расстояние между внутренними поверхностями стен кабины, измеренное параллельно передней стенке входа в кабину.
3.2.1.2. Глубина кабины
<*> - горизонтальное расстояние между внутренними поверхностями передней и задней стен кабины, измеренное перпендикулярно ширине кабины.
------------------------------
<*> Должны измеряться, как указано на рисунке 1а, на высоте 1 м от уровня пола кабины. Декоративные или защитные панели или поручни (при наличии) должны размещаться внутри этих размеров.
3.2.1.3. Высота кабины
- вертикальное внутреннее расстояние между порогом входа в кабину и конструктивным потолком кабины.
Устройства освещения кабины и декоративные потолки размещены внутри этого размера.
3.2.1.4. Ширина дверного проема
- размер ширины входа в свету, измеренный при полностью открытых дверях кабины и шахты.
3.2.1.5. Высота дверного проема
- размер высоты входа в свету, измеренный при полностью открытых дверях кабины и шахты.
3.2.2. Внутренние размеры шахты (см. рисунки 2а и 2б).
- ширина шахты,
- ширина машинного помещения,
- глубина шахты,
- глубина приямка,
- глубина машинного помещения,
- высота шахты от уровня верхней посадочной площадки
до выступающих частей перекрытия над шахтой;
- высота машинного помещения

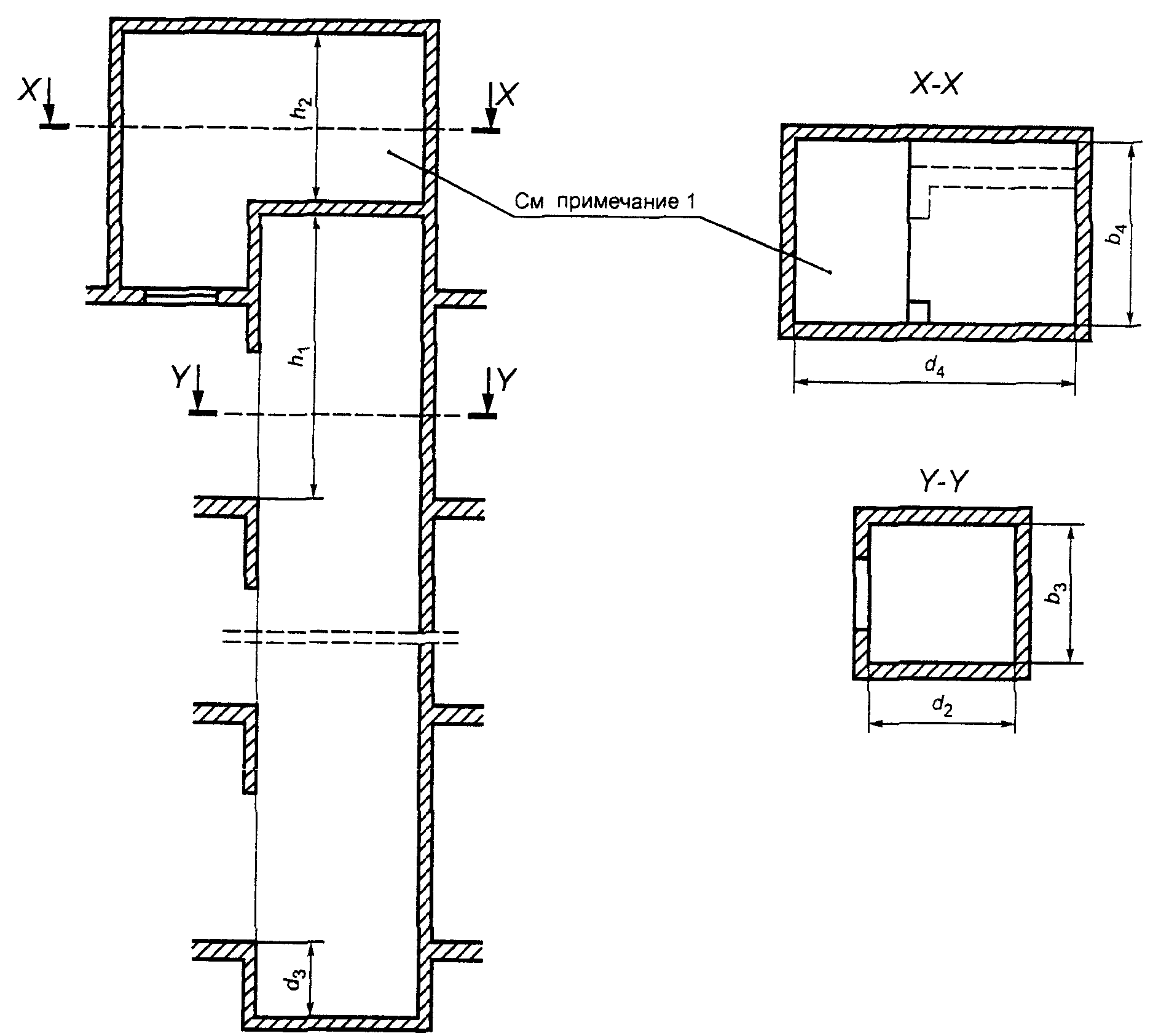

Рисунок 2а. Регламентированные размеры шахты и машинного помещения электрических лифтов (одиночная установка)
Примечания. 1. Машинное помещение должно быть оснащено дверью (на рисунке не указана).
2. Электрические лифты могут иметь исполнение, не предусматривающее машинное помещение.
- ширина шахты;
- ширина машинного помещения;
- глубина шахты;
- глубина приямка;
- глубина машинного помещения;
- высота шахты от уровня верхней посадочной (погрузочной)
площадки до выступающих частей перекрытия над шахтой;
- высота машинного помещения
Рисунок 2б. Регламентированные размеры шахты и машинного помещения гидравлических лифтов (одиночная установка)
Примечание. Машинное помещение должно быть оснащено дверью (на рисунке не указана).
3.2.2.1. Ширина шахты
- горизонтальное расстояние между внутренними поверхностями стен шахты, измеренное параллельно ширине кабины.
3.2.2.2. Глубина шахты
- горизонтальное расстояние, перпендикулярное ширине шахты.
3.2.2.3. Глубина приямка
- наименьшее расстояние, измеренное параллельно направляющим, от уровня пола нижней посадочной (погрузочной) площадки до пола шахты.
3.2.2.4. Высота шахты от верхней посадочной (погрузочной) площадки
- наименьшее расстояние, измеренное параллельно направляющим, от уровня чистого пола верхней посадочной (погрузочной) площадки до выступающих частей перекрытия над шахтой.
3.2.3. Внутренние размеры машинного помещения (см. рисунки 2а и 2б).
3.2.3.1. Ширина машинного помещения
- горизонтальный размер, измеренный параллельно ширине кабины.
3.2.3.2. Глубина машинного помещения
- горизонтальный размер, измеренный перпендикулярно ширине машинного помещения.
3.2.3.3. Высота машинного помещения
- наименьший размер между уровнем размещения лебедки (гидроагрегата) и потолком машинного помещения, измеренный в соответствии с положениями ПУБЭЛ.
4. Основные параметры
4.1. Числовые значения грузоподъемностей пассажирских лифтов выбирают из ряда чисел, близких к ряду предпочтительных чисел R10 по ГОСТ 8032.
Рекомендуемые значения номинальных грузоподъемностей пассажирских лифтов соответствуют ряду: 320, 630, 800, 1000, 1275, 1600, 1800, 2000, 2500 кг.
Значения грузоподъемностей пассажирских лифтов для зданий различных видов рекомендуется выбирать согласно таблице 1.
Таблица 1
Значения грузоподъемностей лифтов для зданий различных видов
Вид здания |
Жилые |
Общественные |
Большой этажности и |
Лечебно- |
Номинальные |
400, |
630, 800, |
1275, 1600, |
1275 <*>, |
<*> Для больничных лифтов. |
||||
4.2. Числовые значения скоростей пассажирских лифтов выбирают из ряда чисел, близких к ряду предпочтительных чисел R5 по ГОСТ 8032.
Рекомендуемые значения номинальных скоростей движения кабин пассажирских лифтов соответствуют ряду: 0,40; 0,63; 1,00; 1,60; 2,00; 2,50; 3,00; 3,50; 4,00; 5,00; 6,00 м/с.
Номинальные скорости для пассажирских лифтов в зависимости от привода следует принимать в диапазоне:
0,63 - 6,00 - электрический привод;
0,40 - 1,00 - гидравлический привод.
4.3. Для зданий различных видов высотой до 25 этажей включительно скорость лифта, как правило, принимают согласно таблице 2.
Таблица 2
Значения скорости лифта в зависимости от этажности здания
Номинальная скорость |
Максимальное число этажей |
|
Жилые здания |
Общественные и промышленные |
|
0,40; 0,63; 1,00 <*> |
9 |
5 |
1,00 |
16 |
10 |
1,60 |
25 |
16 |
2,00; 2,50 |
- |
25 |
<*> Для электрических и гидравлических лифтов. |
||
Для зданий высотой более 25 этажей выбор скорости лифта производят при проектировании в соответствии с расчетом и по согласованию с производителем лифта.
4.4. При невозможности оборудования зданий (сооружений) лифтами в соответствии с требованиями настоящего стандарта, применяют лифты с параметрами и размерами, отвечающими требованиям национальных ПУБЭЛ.
5. Основные размеры
5.1. Основные размеры (внутренние) кабин, шахт, машинных помещений выбирают по таблицам 3, 3.1, 4 - 6 и рисункам 1 - 6. Электрические лифты могут иметь исполнения, которые не предусматривают машинного помещения.
Таблица 3
Высота кабины, дверного проема, частей шахты пассажирских лифтов
Размеры в миллиметрах
-----------T-----------T-------------T------------------T-------------------¬
¦ Размер ¦Номинальная¦Жилые здания ¦Здания обществен- ¦ Здания большой ¦
¦ ¦ скорость ¦ ¦ные и промышлен- ¦ этажности и ¦
¦ ¦ v , м/с ¦ ¦ные (сооружения) ¦ заселенности ¦
¦ ¦ ном +-------------+------------------+-------------------+
¦ ¦ ¦ Номинальная грузоподъемность, кг ¦
¦ ¦ +----T---T----T---T----T----T----T----T----T----T----+
¦ ¦ ¦320 ¦630¦1000¦630¦800 ¦1000¦1275¦1275¦1600¦1800¦2000¦
+----------+-----------+----+---+----+---+----+----+----+----+----+----+----+
¦ Высота ¦- ¦ 2200 ¦ 2300 ¦ 2400 ¦
¦кабины h ¦ ¦ ¦ ¦ ¦
¦ 4 ¦ ¦ ¦ ¦ ¦
+----------+ +----T-----------------+---------+-------------------+
¦ Высота ¦ ¦2000¦ 2100 ¦
¦дверного ¦ ¦ ¦ ¦
¦проема ¦ ¦ ¦ ¦
¦кабины и ¦ ¦ ¦ ¦
¦шахты h ¦ ¦ ¦ ¦
¦ 3 ¦ ¦ ¦ ¦
+----------+-----------+----+--------T--------------------------------------+
¦ Глубина ¦0,40 ¦ 1400 ¦ <*> ¦
¦приямка d +-----------+-------------+------------------T-------------------+
¦ 3¦0,63 - 1,00¦ 1400 ¦ <*> ¦
¦ +-----------+----T---------------------------+ ¦
¦ ¦1,60 ¦<*> ¦ 1600 ¦ ¦
¦ +-----------+ +--------T---T--------------+ ¦
¦ ¦2,00 ¦ ¦ 1750 ¦<*>¦ 1750 ¦ ¦
¦ +-----------+ +--------+ +--------------+-------------------+
¦ ¦2,50 ¦ ¦ 2200 ¦ ¦ 2200 ¦
¦ +-----------+----+--------+---+--------------T-------------------+
¦ ¦3,00 ¦ <*> ¦ 3200 ¦
¦ +-----------+ +-------------------+
¦ ¦3,50 ¦ ¦ 3400 ¦
¦ +-----------+ +-------------------+
¦ ¦4,00; 5,00 ¦ ¦ 3800 ¦
¦ +-----------+ +-------------------+
¦ ¦6,00 ¦ ¦ 4000 ¦
+----------+-----------+-------------T------------------+-------------------+
¦ Высота ¦0,40 ¦ 3600 ¦ <*> ¦
¦шахты от +-----------+ +--------T---------T-------------------+
¦верхней ¦0,63 ¦ ¦ 3800 ¦ 4200 ¦ <*> ¦
¦посадочной+-----------+-------------+ ¦ ¦ ¦
¦(погрузоч-¦1,00 ¦ 3700 ¦ ¦ ¦ ¦
¦ной) пло- +-----------+-------------+--------+---------+ ¦
¦щадки h ¦1,60 ¦ 3800 ¦ 4000 ¦ 4200 ¦ ¦
¦ 1 +-----------+----T--------+---T----+---------+ ¦
¦ ¦2,00 ¦<*> ¦ 4300 ¦<*>¦ 4400 ¦ ¦
¦ +-----------+ +--------+ +----T---------+-------------------+
¦ ¦2,50 ¦ ¦ 5000 ¦ ¦5000¦ 5200 ¦ 5500 ¦
¦ +-----------+----+--------+---+----+---------+ ¦
¦ ¦3,00 ¦ <*> ¦ ¦
¦ +-----------+ +-------------------+
¦ ¦3,50 - 5,00¦ ¦ 5700 ¦
¦ +-----------+ +-------------------+
¦ ¦6,00 ¦ ¦ 6200 ¦
+----------+-----------+--------------------------------+-------------------+
¦ <*> Определяется поставщиком лифта. ¦
¦ ¦
¦ Примечания. 1. Высота кабины допускается 2100 мм. ¦
¦ 2. Высота дверного проема лифтов грузоподъемностью более ¦
¦320 кг допускается 2000 мм. ¦
¦ 3. Высота верхнего этажа допускается 3500 мм для лифтов ¦
¦номинальной скоростью менее 1,00 м/с при высоте кабины 2100 мм. ¦
L----------------------------------------------------------------------------
Таблица 3.1
Габариты машинного помещения пассажирских лифтов
Размеры в миллиметрах
-------------------T-----------T-----------------------------------------------¬
¦ Размер ¦Номинальная¦ Номинальная грузоподъемность, кг ¦
¦ ¦ скорость +-----------T-----------T-----------T-----------+
¦ ¦ v , м/с ¦ 320; 630 ¦ 800; 1000 ¦1275; 1600 ¦1800; 2000 ¦
¦ ¦ ном ¦ ¦ ¦ ¦ ¦
+---------T--------+-----------+-----------+-----------+-----------+-----------+
¦ Машинное¦ Элект- ¦0,63 - 1,60¦2500 х 3700¦3200 х 4900¦3200 х 4900¦3000 х 5000¦
¦помещение¦рический+-----------+-----------+-----------+-----------+-----------+
¦(в плане ¦лифт ¦2,00 - 3,00¦- ¦2700 х 5100¦3000 х 5300¦3300 х 5700¦
¦b x d ) ¦ +-----------+-----------+-----------+-----------+ ¦
¦ 4 4 ¦ ¦3,50 - 6,00¦- ¦3000 х 5700¦3000 х 5700¦ ¦
¦ +--------+-----------+-----------+-----------+-----------+-----------+
¦ ¦ Гидрав-¦ Ширина или глубина шахты х 2000 ¦
¦ ¦лический¦ ¦
¦ ¦лифт ¦ ¦
L---------+--------+------------------------------------------------------------
Таблица 4
Высота кабины, дверного проема, частей шахты, габариты машинного помещения электрических больничных лифтов
Размеры в миллиметрах
---------------------------------T-------T-------T-------T-------¬
¦Грузоподъемность, кг ¦ 1275 ¦ 1600 ¦ 2000 ¦ 2500 ¦
+--------------------------------+-------+-------+-------+-------+
¦ Высота кабины h ¦ 2300 ¦
¦ 4 ¦ ¦
+--------------------------------+-------------------------------+
¦ Высота дверного проема кабины и¦ 2100 ¦
¦шахты h ¦ ¦
¦ 3 ¦ ¦
+--------------------------------+-------------------------------+
¦ Глубина приямка d для лифтов ¦ ¦
¦ 3 ¦ ¦
¦номинальной скоростью v , м/с:¦ ¦
¦ ном ¦ ¦
¦ 0,63 ¦ 1600 ¦1800 ¦
¦ +-----------------------+-------+
¦ 1,00 ¦ 1700 ¦1900 ¦
¦ +-----------------------+-------+
¦ 1,60 ¦ 1900 ¦2100 ¦
¦ +-----------------------+-------+
¦ 2,00 ¦ 2100 ¦2300 ¦
¦ +-----------------------+-------+
¦ 2,50 ¦ 2500 ¦
+--------------------------------+-------------------------------+
¦ Высота шахты от верхней поса- ¦ ¦
¦дочной (погрузочной) площадки h ¦ ¦
¦ 1¦ ¦
¦для лифтов номинальной ско- ¦ ¦
¦ростью v , м/с: ¦ ¦
¦ ном ¦ ¦
¦ 0,63 - 1,60 ¦ 4400 ¦4600 ¦
¦ +-----------------------+-------+
¦ 2,00 ¦ 4600 ¦4800 ¦
¦ +-----------------------+-------+
¦ 2,50 ¦ 5400 ¦5600 ¦
+------------T-------T-----------+---------------T-------+-------+
¦ Машинное ¦0,63 ¦Площадь, м2¦ 25 ¦ 27 ¦29 ¦
¦помешение ¦ +-----------+---------------+-------+-------+
¦для лифтов ¦ ¦Ширина b ¦ 3200 ¦3500 ¦
¦номинальной ¦ ¦ 4 ¦ ¦ ¦
¦скоростью ¦ +-----------+---------------T-------+-------+
¦v , м/с ¦ ¦Глубина d ¦ 5500 ¦ 5800 ¦
¦ ном ¦ ¦ 4 ¦ ¦ ¦
¦ +-------+-----------+---------------+-------T-------+
¦ ¦1,60 - ¦Площадь, м2¦ 25 ¦ 27 ¦ 29 ¦
¦ ¦ 2,50+-----------+---------------+-------+-------+
¦ ¦ ¦Ширина b ¦ 3200 ¦ 3500 ¦
¦ ¦ ¦ 4 ¦ ¦ ¦
¦ ¦ +-----------+---------------T-------+-------+
¦ ¦ ¦Глубина d ¦ 5500 ¦ 5800 ¦
¦ ¦ ¦ 4 ¦ (3500 <*>) ¦ ¦
+------------+-------+-----------+---------------+---------------+
¦ <*> Только для номинальной скорости 2,00 м/с. ¦
¦ ¦
¦ Примечания. 1. Значения b и d минимально допустимые. ¦
¦ 4 4 ¦
¦Фактические размеры должны обеспечить площадь машинного ¦
¦помещения. ¦
¦ 2. Высота кабины h допускается 2200 мм. ¦
¦ 4 ¦
L-----------------------------------------------------------------
Рисунок 3. Пассажирские лифты для жилых зданий
Примечания. 1. Шахты лифтов скоростью более 2,50 м/с должны быть увеличены по ширине и глубине на 100 мм.
2. Лифты, обозначенные символом
, доступны для инвалидов.
3. Лифты с кабинами в плане 1100 х 2100 мм доступны для транспортирования больного на носилках с убирающимися ручками (размер носилок 600 х 2000 мм).
Рисунок 4. Пассажирские лифты для общественных и промышленных зданий (сооружений)
Примечания. 1. Шахты лифтов скоростью более 2,50 м/с должны быть увеличены по ширине и глубине на 100 мм.
2. Лифты, обозначенные символом
, доступны для инвалидов.
3. Лифты, обозначенные символом
, имеют габариты кабины, позволяющие инвалиду в кресле-коляске маневрировать.
4. Лифты с кабинами в плане 1100 х 2100 мм доступны для транспортирования больного на носилках с убирающимися ручками (размер носилок 600 х 200 мм).
Рисунок 5. Лифты скоростью 2,50 м/с и более для зданий большой этажности и заселенности с интенсивными пассажиропотоками
------------------------------
1) Только для лифтов скоростью 2,50 м/с.
Примечание. Лифты, обозначенные символом
, имеют габариты кабины, позволяющие инвалиду в кресле-коляске маневрировать.
Рисунок 6. Пассажирские лифты для зданий лечебно-профилактических учреждений (больничные лифты)
Примечания. 1. Лифты, обозначенные символом
, имеют габариты кабины, доступные для инвалидов.
2. Лифты, обозначенные символом
, имеют габариты кабины, позволяющие инвалиду в кресле-коляске маневрировать.
3. Кабины лифтов предназначены для транспортирования больного на кроватях, максимальные габариты которых (см. символы на чертеже):
а) 900 х 2000 мм;
b) 1000 х 2300 мм;
с) 1000 х 2300 мм, с дополнительным медицинским оборудованием.
5.2. Рисунки не определяют конструкцию лифтов, а также расположение машинных помещений (в плане) относительно шахт и входных дверей в машинное помещение.
Размеры машинных помещений указаны с учетом наличия демонтажного люка в полу и расположения оборудования одиночного лифта. Расстояние от уровня площадки, где располагается привод лифта, до выступающих частей перекрытия машинных помещений, а также размеры общего машинного помещения для двух и более лифтов определяются производителем лифтов с учетом требований ПУБЭЛ.
Пассажирские лифты могут иметь исполнение, не требующее наличия машинного помещения (лифты без машинных помещений).
ГОСТ 5746-2003 ИСО 4190-1-99. Лифты пассажирские. Основные параметры и размеры
ГОСТ 5746-2003 ИСО 4190-1-99. Лифты пассажирские. Основные параметры и размеры
