ИЗМЕНЕНИЕ N 1 ГОСТ 9.602-89 "ЕДИНАЯ СИСТЕМА ЗАЩИТЫ ОТ КОРРОЗИИ И СТАРЕНИЯ. СООРУЖЕНИЯ ПОДЗЕМНЫЕ. ОБЩИЕ ТРЕБОВАНИЯ К ЗАЩИТЕ ОТ КОРРОЗИИ"


Группа Т96


Дата введения

1 июля 1995 года


Принято Межгосударственным советом по стандартизации, метрологии и сертификации (Отчет Технического секретариата N 2 от 15.04.1994).


Пункт 1.10. Первый абзац. Заменить слова: "для контроля за коррозионным состоянием сооружения" на "в соответствии с требованиями НТД".

Пункт 1.11 исключить.

Пункт 2.2. Примечание дополнить абзацем (перед первым): "Если удельное электрическое сопротивление грунта, измеренное в полевых или лабораторных условиях, равно или выше 130 Ом x м - оценка коррозионной агрессивности грунта по средней плотности катодного тока (ИЗМЕНЕНИЕ N 1 ГОСТ 9.602-89 ) не требуется".

Пункт 3.2. Первый абзац. Исключить слова "сжиженного газа".

Пункты 3.4 - 3.6. Примечание. Заменить слова: "от коррозии не защищают" на "катодной поляризации не подлежат".

Пункт 4.1. Таблицу 6 изложить в новой редакции:


Таблица 6


Требования к защитным покрытиям строящихся и реконструируемых сооружений


--------T-----T-------------------T---------------------------------------------------

Основа ¦Усло-¦    Конструкция    ¦   Показатели свойств защитных покрытий

покрытия¦вия  ¦    (структура)    +-------T---------------------T------------T--------

        ¦нане-¦     покрытия      ¦общая  ¦ адгезия к стальной  ¦ прочность  ¦отсутст-

        ¦сения¦  и используемые   ¦толщи- ¦    поверхности      ¦ при ударе  ¦вие про-

        ¦по-  ¦     материалы     ¦на, мм,+----------T----------+Дж (кгс/см),¦боя при

        ¦кры- ¦                   ¦не     ¦  Н/см    ¦   МПа    ¦  не менее  ¦испыта-

        ¦тия  ¦                   ¦менее  ¦(кгс/см)  ¦(кгс/см2) ¦            ¦тельном

        ¦     ¦                   ¦       ¦          ¦          ¦            ¦электри-

        ¦     ¦                   ¦       ¦          ¦          ¦            ¦ческом

        ¦     ¦                   ¦       ¦          ¦          ¦            ¦напряже-

        ¦     ¦                   ¦       ¦          ¦          ¦            ¦нии, кВ

--------+-----+-------------------+-------+----------+----------+------------+--------

                    1. Защитные покрытия весьма усиленного типа


1. Экс-¦Базо-¦ Адгезионный       ¦   -   ¦    -     ¦    -     ¦     -      ¦   -

трудиро-¦вые  ¦подслой на основе  ¦       ¦          ¦          ¦            ¦

ванный  ¦     ¦сэвилена с адге-   ¦       ¦          ¦          ¦            ¦

поли-   ¦     ¦зионно-активными   ¦       ¦          ¦          ¦            ¦

этилен  ¦     ¦добавками          ¦       ¦          ¦          ¦            ¦

        ¦     ¦ Экструдированный  ¦       ¦          ¦          ¦            ¦

        ¦     ¦полиэтилен для     ¦       ¦          ¦          ¦            ¦

        ¦     ¦труб диаметром:    ¦       ¦          ¦          ¦            ¦

        ¦     ¦до 250 мм          ¦  2,5  ¦ 35 (3,5) ¦    -     ¦ 12,5 (125) ¦  12,5

        ¦     ¦до 500 мм          ¦  3,0  ¦ 35 (3,5) ¦    -     ¦ 15,0 (150) ¦  15,0

        ¦     ¦св. 500 мм         ¦  3,5  ¦ 35 (3,5) ¦    -     ¦ 17,5 (175) ¦  17,5

2. На- ¦То же¦ Основной слой на  ¦       ¦          ¦          ¦            ¦

пылен-  ¦     ¦основе термосвето- ¦       ¦          ¦          ¦            ¦

ный     ¦     ¦стабилизированных  ¦       ¦          ¦          ¦            ¦

        ¦     ¦композиций порошко-¦       ¦          ¦          ¦            ¦

        ¦     ¦вого полиэтилена   ¦       ¦          ¦          ¦            ¦

        ¦     ¦низкого или высоко-¦       ¦          ¦          ¦            ¦

        ¦     ¦го давления по ГОСТ¦       ¦          ¦          ¦            ¦

        ¦     ¦16337 и ГОСТ 16338 ¦       ¦          ¦          ¦            ¦

        ¦     ¦для труб диаметром:¦       ¦          ¦          ¦            ¦

        ¦     ¦до 250 мм          ¦  2,3  ¦ 35 (3,5) ¦    -     ¦ 11,5 (115) ¦  11,5

        ¦     ¦до 500 мм          ¦  2,5  ¦ 35 (3,5) ¦    -     ¦ 12,5 (125) ¦  12,5

        ¦     ¦св. 500 мм         ¦  3,0  ¦ 35 (3,5) ¦    -     ¦ 17,5 (175) ¦  17,5

3. По- ¦Базо-¦ Грунтовка битумно-¦   -   ¦    -     ¦    -     ¦     -      ¦   -

лимерные¦вые  ¦полимерная типа    ¦       ¦          ¦          ¦            ¦

липкие  ¦или  ¦ГТ-760ин или поли- ¦       ¦          ¦          ¦            ¦

ленты на¦трас-¦мерная типа ГТП-831¦       ¦          ¦          ¦            ¦

основе  ¦совые¦ Три слоя ленты    ¦       ¦          ¦          ¦            ¦

поливи- ¦     ¦поливинилхлоридной ¦       ¦          ¦          ¦            ¦

нилхло- ¦     ¦изоляционной типа: ¦       ¦          ¦          ¦            ¦

рида    ¦     ¦ПВХ-БК,            ¦  1,2  ¦4,0 (0,4) ¦    -     ¦     -      ¦5,0 на

        ¦     ¦или ПВХ-Л,         ¦  1,2  ¦4,0 (0,4) ¦    -     ¦     -      ¦1 мм об-

        ¦     ¦или ПВХ-СК         ¦  1,2  ¦4,0 (0,4) ¦    -     ¦     -      ¦щей тол-

        ¦     ¦                   ¦       ¦          ¦          ¦            ¦щины

        ¦     ¦                   ¦       ¦          ¦          ¦            ¦покрытия

        ¦     ¦ Один слой защитной¦       ¦          ¦          ¦            ¦

        ¦     ¦обертки типа:      ¦       ¦          ¦          ¦            ¦

        ¦     ¦ПЭКОМ              ¦  0,6  ¦   -      ¦    -     ¦     -      ¦   -

        ¦     ¦или ПДБ            ¦  0,6  ¦   -      ¦    -     ¦     -      ¦   -

4. По- ¦Базо-¦ Грунтовка полимер-¦   -   ¦   -      ¦    -     ¦     -      ¦   -

лимерные¦вые  ¦ная типа П-001     ¦       ¦          ¦          ¦            ¦

липкие  ¦или  ¦ Два слоя ленты    ¦       ¦          ¦          ¦            ¦

ленты на¦трас-¦полиэтиленовой     ¦       ¦          ¦          ¦            ¦

основе  ¦совые¦дублированной типа:¦       ¦          ¦          ¦            ¦

поли-   ¦     ¦Полилен            ¦  1,2  ¦ 15 (1,5) ¦    -     ¦     -      ¦5,0 на

этилена ¦     ¦или НКПЭЛ          ¦  1,2  ¦ 15 (1,5) ¦    -     ¦     -      ¦1 мм об-

        ¦     ¦                   ¦       ¦          ¦          ¦            ¦щей тол-

        ¦     ¦                   ¦       ¦          ¦          ¦            ¦щины

        ¦     ¦                   ¦       ¦          ¦          ¦            ¦покрытия

        ¦     ¦ Один слой защитной¦  0,6  ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦обертки на основе  ¦       ¦          ¦          ¦            ¦

        ¦     ¦полиэтилена типа   ¦       ¦          ¦          ¦            ¦

        ¦     ¦Полилен-0          ¦       ¦          ¦          ¦            ¦

5. По- ¦Базо-¦ Мастика бутилкау- ¦   -   ¦    -     ¦    -     ¦     -      ¦   -

лимерный¦вые  ¦чуковая типа БК-М  ¦       ¦          ¦          ¦            ¦

рулонный¦     ¦ Два слоя бутилкау-¦   -   ¦    -     ¦    -     ¦     -      ¦   -

материал¦     ¦чуковой ленты      ¦       ¦          ¦          ¦            ¦

"Бутит" ¦     ¦ Один слой наружной¦   -   ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦обертки из рулонных¦  2,0  ¦ 10 (1,0) ¦    -     ¦     -      ¦  10,0

        ¦     ¦материалов или     ¦       ¦          ¦          ¦            ¦

        ¦     ¦бумаги для труб    ¦       ¦          ¦          ¦            ¦

        ¦     ¦диаметром до 426 мм¦       ¦          ¦          ¦            ¦

6. Би- ¦То же¦ Грунтовка битумная¦   -   ¦    -     ¦    -     ¦     -      ¦   -

тумные  ¦     ¦или битумно-поли-  ¦       ¦          ¦          ¦            ¦

мастики ¦     ¦мерная             ¦       ¦          ¦          ¦            ¦

        ¦     ¦ Мастика битумно-  ¦2,5 -  ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦атактическая или   ¦    3,0¦          ¦          ¦            ¦

        ¦     ¦битумно-резиновая  ¦       ¦          ¦          ¦            ¦

        ¦     ¦<*>, или битумно-  ¦       ¦          ¦          ¦            ¦

        ¦     ¦асбополимерная     ¦       ¦          ¦          ¦            ¦

        ¦     ¦ Стеклохолст       ¦   -   ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦ Мастика битумно-  ¦2,5 -  ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦атактическая или   ¦    3,0¦          ¦          ¦            ¦

        ¦     ¦битумно-резиновая  ¦       ¦          ¦          ¦            ¦

        ¦     ¦<*>, или битумно-  ¦       ¦          ¦          ¦            ¦

        ¦     ¦асбополимерная     ¦       ¦          ¦          ¦            ¦

        ¦     ¦ Стеклохолст       ¦   -   ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦ Мастика битумно-  ¦2,5 -  ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦атактическая или   ¦    3,0¦          ¦          ¦            ¦

        ¦     ¦битумно-резиновая  ¦       ¦          ¦          ¦            ¦

        ¦     ¦<*>, или битумно-  ¦       ¦          ¦          ¦            ¦

        ¦     ¦асбополимерная     ¦       ¦          ¦          ¦            ¦

        ¦     ¦ Один слой наружной¦       ¦          ¦          ¦            ¦

        ¦     ¦обертки из бумаги  ¦       ¦          ¦          ¦            ¦

        ¦     ¦для труб диаметром:¦       ¦          ¦          ¦            ¦

        ¦     ¦до 150 мм          ¦  7,5  ¦    -     ¦0,5 (5,0) ¦     -      ¦  30,0

        ¦     ¦св. 150 мм         ¦  9,0  ¦    -     ¦0,5 (5,0) ¦     -      ¦  36,0

7. Ка- ¦Базо-¦ Грунтовка каменно-¦   -   ¦    -     ¦    -     ¦     -      ¦   -

менно-  ¦вые  ¦угольная "Катилак" ¦       ¦          ¦          ¦            ¦

угольная¦     ¦ Мастика каменно-  ¦2,0 -  ¦    -     ¦    -     ¦     -      ¦   -

мастика ¦     ¦угольная "Катизол" ¦    2,5¦          ¦          ¦            ¦

"Кати-  ¦     ¦ Стеклохолст       ¦   -   ¦    -     ¦    -     ¦     -      ¦   -

зол"    ¦     ¦ Мастика каменно-  ¦2,0 -  ¦     -    ¦    -     ¦     -      ¦   -

        ¦     ¦угольная "Катизол" ¦    2,5¦          ¦          ¦            ¦

        ¦     ¦ Стеклохолст       ¦   -   ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦ Мастика каменно-  ¦2,0 -  ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦угольная "Катизол" ¦    2,5¦          ¦          ¦            ¦

        ¦     ¦ Один слой наружной¦в зави-¦          ¦          ¦            ¦

        ¦     ¦обертки из бумаги  ¦симости¦          ¦          ¦            ¦

        ¦     ¦или рулонных мате- ¦от ма- ¦          ¦          ¦            ¦

        ¦     ¦риалов для труб    ¦териа- ¦          ¦          ¦            ¦

        ¦     ¦диаметром:         ¦ла, в  ¦          ¦          ¦            ¦

        ¦     ¦                   ¦общую  ¦          ¦          ¦            ¦

        ¦     ¦                   ¦толщину¦          ¦          ¦            ¦

        ¦     ¦                   ¦не вхо-¦          ¦          ¦            ¦

        ¦     ¦                   ¦дит    ¦          ¦          ¦            ¦

        ¦     ¦до 150 мм          ¦  6,0  ¦    -     ¦0,6 (6,0) ¦     -      ¦  24,0

        ¦     ¦св. 150 мм         ¦  7,5  ¦    -     ¦0,6 (6,0) ¦     -      ¦  30,0


                         2. 3ащитные покрытия усиленного типа


8. Би- ¦То же¦ Грунтовка битумная¦   -   ¦    -     ¦    -     ¦     -      ¦   -

тумные  ¦     ¦или битумно-поли-  ¦       ¦          ¦          ¦            ¦

мастики ¦     ¦мерная             ¦       ¦          ¦          ¦            ¦

        ¦     ¦ Мастика битумно-  ¦  3,0  ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦атактическая или   ¦       ¦          ¦          ¦            ¦

        ¦     ¦битумно-резиновая  ¦       ¦          ¦          ¦            ¦

        ¦     ¦<*>, или битумно-  ¦       ¦          ¦          ¦            ¦

        ¦     ¦полимерная         ¦       ¦          ¦          ¦            ¦

        ¦     ¦ Стеклохолст       ¦   -   ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦ Мастика битумно-  ¦  2,5  ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦атактическая или   ¦       ¦          ¦          ¦            ¦

        ¦     ¦битумно-резиновая  ¦       ¦          ¦          ¦            ¦

        ¦     ¦<*>, или битумно-  ¦       ¦          ¦          ¦            ¦

        ¦     ¦полимерная         ¦       ¦          ¦          ¦            ¦

        ¦     ¦ Стеклохолст       ¦   -   ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦ Один слой наружной¦   -   ¦    -     ¦    -     ¦     -      ¦   -

        ¦     ¦обертки из рулонных¦  6,0  ¦    -     ¦0,5 (5,0) ¦     -      ¦  24,0

        ¦     ¦материалов         ¦       ¦          ¦          ¦            ¦

9. Лак ¦Базо-¦ Мастика МСКА      ¦  1,0  ¦    -     ¦    -     ¦ 5,0 (50,0) ¦   -

"Корс"  ¦вые  ¦                   ¦       ¦          ¦          ¦            ¦

        ¦или  ¦                   ¦       ¦          ¦          ¦            ¦

        ¦трас-¦                   ¦       ¦          ¦          ¦            ¦

        ¦совые¦                   ¦       ¦          ¦          ¦            ¦

10. По-¦То же¦ Грунтовка битумно-¦   -   ¦    -     ¦    -     ¦     -      ¦   -

лимерные¦     ¦полимерная типа    ¦       ¦          ¦          ¦            ¦

липкие  ¦     ¦ГТ-760ин или поли- ¦       ¦          ¦          ¦            ¦

ленты   ¦     ¦мерная типа ГТП-831¦       ¦          ¦          ¦            ¦

        ¦     ¦ Два слоя полимер- ¦  0,8  ¦    -     ¦0,4 (4,0) ¦     -      ¦5,0

        ¦     ¦ной липкой ленты   ¦       ¦          ¦          ¦            ¦на 1 мм

        ¦     ¦толщиной не менее  ¦       ¦          ¦          ¦            ¦общей

        ¦     ¦0,4 мм             ¦       ¦          ¦          ¦            ¦толщины

        ¦     ¦ Обертка защитная  ¦  0,6  ¦    -     ¦    -     ¦     -      ¦покрытия

        ¦     ¦из рулонных        ¦       ¦          ¦          ¦            ¦

        ¦     ¦материалов         ¦       ¦          ¦          ¦            ¦

11. По-¦Базо-¦ Термосветостабили-¦       ¦          ¦          ¦            ¦

лиэтилен¦вые  ¦зированные компози-¦       ¦          ¦          ¦            ¦

напылен-¦     ¦ции порошкового    ¦       ¦          ¦          ¦            ¦

ный     ¦     ¦полиэтилена низкого¦       ¦          ¦          ¦            ¦

        ¦     ¦или высокого давле-¦       ¦          ¦          ¦            ¦

        ¦     ¦ния по ГОСТ 16337  ¦       ¦          ¦          ¦            ¦

        ¦     ¦или ГОСТ 16338 для ¦       ¦          ¦          ¦            ¦

        ¦     ¦труб диаметром:    ¦       ¦          ¦          ¦            ¦

        ¦     ¦до 250 мм          ¦  1,8  ¦35,0 (3,5)¦    -     ¦     -      ¦  9,0

        ¦     ¦до 500 мм          ¦  2,0  ¦35,0 (3,5)¦    -     ¦     -      ¦ 10,0

        ¦     ¦свыше 500 мм       ¦  2,5  ¦35,0 (3,5)¦    -     ¦     -      ¦ 12,5

12. По-¦То же¦ Адгезионный под-  ¦   -   ¦    -     ¦    -     ¦     -      ¦   -

лиэтилен¦     ¦слой на основе     ¦       ¦          ¦          ¦            ¦

экстру- ¦     ¦"Сэвилена" с адге- ¦       ¦          ¦          ¦            ¦

дирован-¦     ¦зионно-активными   ¦       ¦          ¦          ¦            ¦

ный     ¦     ¦добавками          ¦       ¦          ¦          ¦            ¦

        ¦     ¦ Полиэтилен экстру-¦       ¦          ¦          ¦            ¦

        ¦     ¦дированный по      ¦       ¦          ¦          ¦            ¦

        ¦     ¦ГОСТ 16337 для труб¦       ¦          ¦          ¦            ¦

        ¦     ¦диаметром:         ¦       ¦          ¦          ¦            ¦

        ¦     ¦до 100 мм          ¦  1,5  ¦35,0 (3,5)¦    -     ¦ 7,5 (75,0) ¦  7,5

        ¦     ¦до 250 мм          ¦  2,0  ¦35,0 (3,5)¦    -     ¦10,0 (100,0)¦ 10,0

        ¦     ¦до 500 мм          ¦  2,5  ¦35,0 (3,5)¦    -     ¦12,5 (125,0)¦ 12,5

13.    ¦  "  ¦ Один слой стекло- ¦  0,4  ¦    -     ¦5,0 (50,0)¦ 2,0 (20,0) ¦   -

Стекло- ¦     ¦эмалевого покрытия ¦       ¦          ¦          ¦            ¦

эмаль   ¦     ¦                   ¦       ¦          ¦          ¦            ¦


--------------------------------

<*> Битумно-резиновую мастику изготовляют в заводских условиях по ГОСТ 15836.


Пункт 4.2 дополнить примечанием:

"Примечание. Допускается применять защитные покрытия усиленного типа из экструдированного полиэтилена с обязательной электрохимической защитой".

Пункт 4.4. Заменить слова: "липких лент, полимерного рулонного материала типа "Бутит" на "материалов".

Пункт 4.7. Примечание 1 исключить;

примечание 2 дополнить словами: "Для напыления применяется порошковый полиэтилен марок 20608-012, 20708-016, 20808-024, 20908-040 по ГОСТ 16338-85";

примечание 3 изложить в новой редакции: "3. Для наружной обертки покрытий из полимерных материалов применяют оберточные ленты, рулонные материалы типа бризол, изол, бикарул, ПЭКОМ, ПДБ с прочностью не менее 0,5 МПа (5,0 кгс/см2)";

примечание 4 дополнить словами: "и бумагу мешочную по ГОСТ 2228-81";

примечание 8. Заменить марку: ВВ-1 на ВВ-Г.

Пункт 4.8 изложить в новой редакции: "4.8. Сварные стыки труб, фасонные части (гидрозатворы, конденсатосборники, колена) и места повреждений защитного покрытия изолируют теми же материалами, что и трубопровод, а также битумными мастиками, армированными стеклохолстом или бризолом, термоусаживающимися материалами на основе полиэтилена и полимерными липкими лентами.

Не допускается применять липкие ленты для изоляции стыков на трубопроводах с битумными покрытиями".

Пункт 4.11. Исключить слова: "и переходное сопротивление";

дополнить примечанием: "Примечание. На кабелях связи с защитными покровами шлангового типа измерение сопротивления изоляции проводят в соответствии с НТД".

Пункт 4.12. Второй абзац. Исключить слова: "через каждые 100 м".

Пункт 4.13. Первый абзац. Заменить слова: "приборным методом с применением адгезиметров" на "в соответствии с НТД";

третий абзац. Исключить слова: "через каждые 100 м".

Пункт 4.14. Первый абзац изложить в новой редакции: "Сплошность покрытий контролируют после окончания процесса изоляции труб, а также на берме траншеи после изоляции трубопровода и стыков при напряжении в соответствии с табл. 6";

второй абзац. Заменить слово: "изоляции" на "эксплуатации".

Пункт 4.15 после слова "эксплуатируемых" дополнить словом: "магистральных".

Раздел 5. Наименование. Заменить слово: "электромеханической" на "электрохимической".

Пункт 5.2.1. Примечание изложить в новой редакции:

"Примечания. 1. Мгновенные защитные потенциалы (по абсолютной величине) должны быть не менее стационарного потенциала, а при отсутствии данных о стационарном потенциале - не менее 0,7 В.

2. При защите стальных трубопроводов и резервуаров в грунтах высокой коррозионной агрессивности, стальных трубопроводов оросительных систем и систем обводнения в грунтах высокой и средней коррозионной агрессивности с одновременным опасным влиянием блуждающих токов среднее значение поляризационных потенциалов или разности потенциалов должны соответствовать установленным в п. 5.1.1.

Определение среднего потенциала - в соответствии с приложением 8".

Пункт 5.3. Примечание. Четвертый абзац изложить в новой редакции:

"смещение в любую сторону величины стационарного потенциала на кабелях связи, не имеющих катодной поляризации".

Пункт 5.5. Первый абзац. Исключить слово: "траншейных"; заменить слова: "и имеющих" на "или имевших".

Пункт 5.8 изложить в новой редакции: "5.8. Протекторную защиту применяют для защиты подземных сооружений, проложенных в грунтах высокой коррозионной агрессивности (для стальных трубопроводов оросительных систем и систем обводнения - высокой и средней коррозионной агрессивности), а также для защиты от коррозии, вызываемой блуждающими токами в анодных зонах, когда величина блуждающих токов может быть скомпенсирована током протектора".

Пункт 5.14 после слова "осуществляется" дополнить словами: "так же".

Пункт 5.15 изложить в новой редакции: "5.15. Контроль эффективности электрохимической защиты подземного металлического сооружения осуществляется измерением потенциалов на защищаемом сооружении в контрольно-измерительных пунктах, на вводах в здания и других элементах сооружений, доступных для производства измерений, а также в смотровых устройствах кабельной канализации связи".

Пункт 5.16. Второй абзац изложить в новой редакции: "При каждом изменении параметров работы установок (например, сопротивления растеканию анодного заземлителя) и при изменениях, связанных с развитием сети подземных металлических сооружений и источников блуждающих токов, проводят дополнительный контроль".

Пункт 7.14 исключить.

Приложение 1. Пункт 1.2 до слова "Допускаются" изложить в новой редакции:

"1.2. Полевые электроразведочные приборы, например, АС-72 и другие".

Пункт 1.4. Последний абзац изложить в новой редакции:

"а - расстояние между электродами, принимаемое одинаковым и равным глубине (для кабелей связи - двойной глубине) прокладки подземного сооружения, м".

Пункт 2.1 дополнить абзацем: "Если уровень грунтовых вод выше глубины отбора проб, следует отобрать грунтовый электролит объемом 200 - 300 см3 и поместить в герметически закрывающуюся емкость, которую маркируют и снабжают паспортом".

Пункт 2.2. Первый абзац. Заменить слова: "регулируемого напряжения" на "тока";

второй абзац изложить в новой редакции: "Миллиамперметр класса точности 1,5 или ниже";

пятый абзац дополнить словами: "Одну сторону каждой пластины изолируют. При сборе ячейки пластины должны быть обращены друг к другу неизолированными сторонами".

Пункт 2.3 изложить в новой редакции (кроме черт. 2):

"2.3. Подготовка к испытанию

Отобранную пробу песчаных грунтов смачивают до полного влагонасыщения, а глинистых - до достижения мягкопластичного состояния. Если уровень грунтовых вод ниже уровня отбора проб, смачивание проводят дистиллированной водой, а если ниже - грунтовой водой. Собирают установку в соответствии со схемой, изображенной на черт. 2. Электроды A и B зачищают шкуркой шлифовальной по ГОСТ 6456-82 зернистостью 40 и меньше, обезжиривают ацетоном, промывают дистиллированной водой и устанавливают вплотную к торцовым поверхностям внутри ячейки. В ячейку укладывают грунт, послойно утрамбовывая его, на высоту меньше высоты ячейки на 4 мм. Электроды M и N, предварительно подготовленные так же, как и электроды A и B, устанавливают в грунт вертикально, опуская их до дна по центральной линии ячейки на расстоянии 50 мм друг от друга и 25 мм от торцовых стенок ячейки";

чертеж 2. Подрисуночная подпись. Заменить слово: "напряжения" на "тока".

Пункт 2.4. Примечание. Четвертый абзац. Заменить обозначение (и В) на (В).

Приложение 2. Пункт 3. Третий абзац. Исключить слова: "типа 43313";

пятый абзац дополнить словами: "класс точности 1,5 или меньше";

восьмой абзац после слов "вспомогательный электрод из" дополнить словами: "стали Ст. 3 или любой другой";

дополнить абзацем: "Одна поверхность рабочего и вспомогательного электрода и токоотводы от них должны быть изолированы";

пункт 4. Третий абзац после слов "отобранной пробы" дополнить словами: "в соответствии с ГОСТ 5180-84";

четвертый абзац изложить в новой редакции: "На дно ячейки на высоту 20 мм укладывают грунт и утрамбовывают его. Рабочий и вспомогательный электроды устанавливают вертикально неизолированными поверхностями друг к другу на расстоянии 3 - 4 см. Далее грунт укладывают в ячейку послойно (один-три слоя) с последовательным трамбованием слоев, добиваясь максимально возможного уплотнения. Расстояние от верхней кромки рабочего электрода до поверхности грунта должно быть 50 мм. Электрод сравнения устанавливают сверху ячейки в грунт, углубляя его на 1,0 - 1,5 см".

Пункт 5. Первый абзац дополнить словами: "относительно электрода сравнения";

второй абзац дополнить словами: "Для исключения омической составляющей из значения измеряемого потенциала рабочего электрода, измерение проводят по схеме (черт. 3а, б)";

пятый абзац изложить в новой редакции: "Определение ИЗМЕНЕНИЕ N 1 ГОСТ 9.602-89 выполняют для одного грунта не менее трех раз и вычисляют среднее арифметическое значение силы катодного тока ИЗМЕНЕНИЕ N 1 ГОСТ 9.602-89 ".

Приложение 3. Пункт 4.1. Примечание. Второй абзац изложить в новой редакции:

"При отсутствии данных ИЗМЕНЕНИЕ N 1 ГОСТ 9.602-89 принимают равным (относительно медно-сульфатного электрода сравнения):

минус 0,70 В - для стали;

минус 0,48 В - для свинца;

минус 0,70 В - для алюминия".

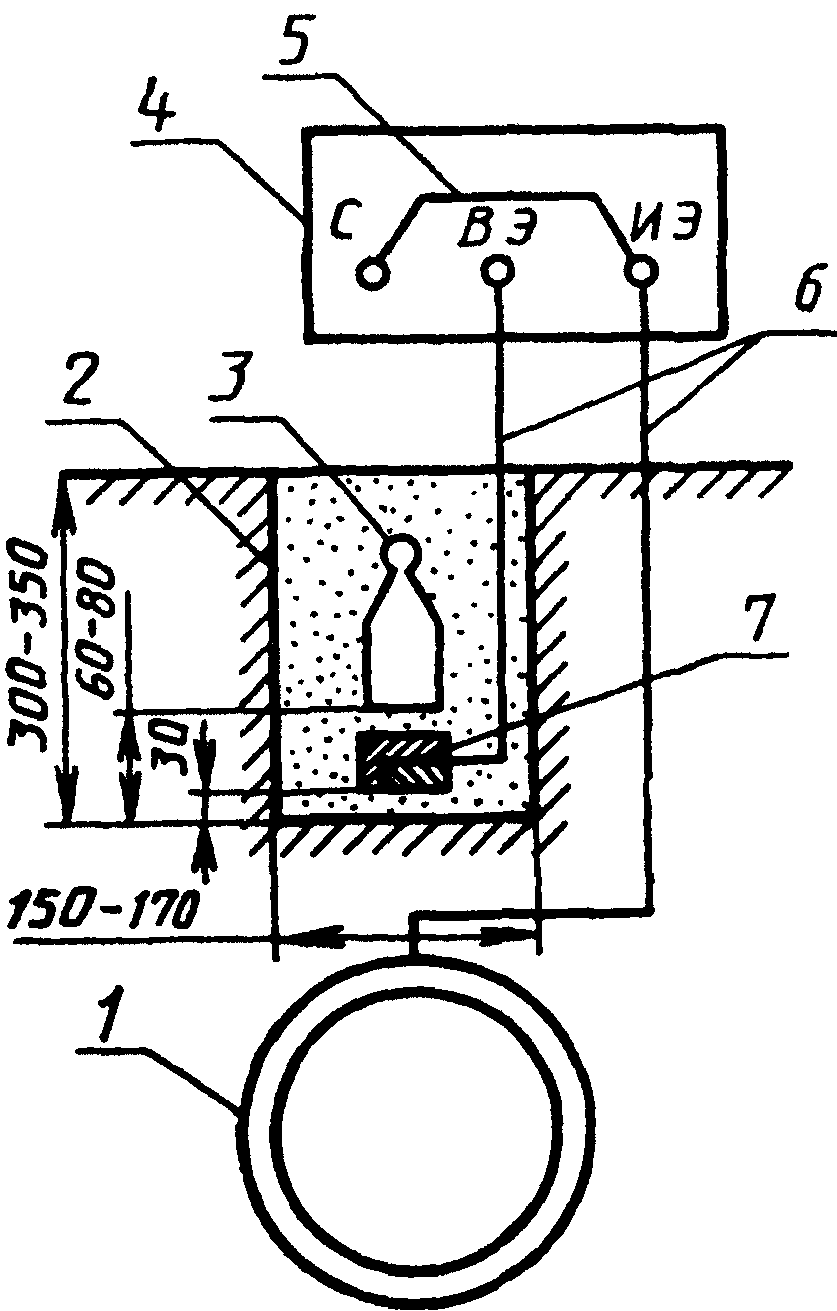

Пункт 5.3.1. Чертеж заменить новым (кроме подрисуночной подписи):


ИЗМЕНЕНИЕ N 1 ГОСТ 9.602-89


Приложение 4. Пункт 2. Исключить значение: 75 - 0 - 75 мВ.

Пункт 3. Последний абзац изложить в новой редакции: "Если наибольший размах колебаний разности потенциалов (абсолютной разности потенциалов между наибольшим и наименьшим значениями) превышает 0,50 В, это характеризует наличие блуждающих токов".

Приложение 5. Пункт 2. Заменить значение: 1,0 - 1 мВ на 1 - 0 - 1 мВ.

Приложение 7. Пункт 1.1. Первый абзац исключить.






Скачать:
Изменение N 1 ГОСТ 9.602-89 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
Изменение N 1 ГОСТ 9.602-89 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
Наверх
Конфигуратор деревянных домов
Каталог проектов
