Утвержден и введен в действие
Постановлением Госстроя СССР
от 16 июня 1989 г. N 93
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ ПОЛИЭТИЛЕНОВЫЕ КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ ЧАСТИ К НИМ
СОРТАМЕНТ
Polyethylene waste-pipes and fittings. Assortment
ГОСТ 22689.1-89
Группа Ж21
ОКП 49 2600
Дата введения
1 октября 1989 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством промышленности строительных материалов СССР.
Разработчики стандарта: О.П. Михеев, канд. техн. наук (руководитель темы); В.И. Фельдман, канд. техн. наук; Л.П. Жаброва; Н.Г. Кулихина; А.Н. Афонин, канд. техн. наук; Р.Ф. Локшин, канд. техн. наук; С.В. Ехлаков, канд. техн. наук; И.В. Гвоздев; В.И. Терехин; А.А. Васильев; Л.С. Васильева.
2. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 16.06.1989 N 93.
3. Взамен ГОСТ 22689.1-77.
4. Ссылочные нормативно-технические документы
------------------------------------------T-----------------------
Обозначение НТД, на который дана ссылка ¦ Номер пункта
------------------------------------------+-----------------------
ГОСТ 22689.2-89 ¦ 2; 4
1. Настоящий стандарт распространяется на трубы и фасонные части к ним (далее - изделия) из полиэтилена низкого давления (ПНД) и полиэтилена высокого давления (ПВД), предназначенные для систем внутренней канализации зданий.

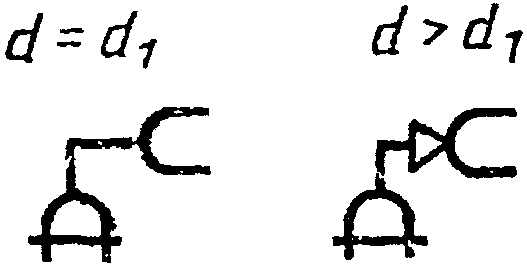

2. Сортамент труб и фасонных частей, их буквенно-цифровые и графические изображения должны соответствовать указанным в табл. 1.
Таблица 1
----------T-----T-----T-----T--------------------------------------------------------
Наименова-¦ d ¦ d ¦ Тип ¦ Условное обозначение
ние изде- ¦ ¦ 1 ¦ +-----------------------------T--------------------------
лия ¦ ¦ ¦ ¦ буквенно-цифровое по ¦ графическое
¦ ¦ ¦ ¦ ГОСТ 22689.2 ¦
----------+-----+-----+-----+-----------------------------+--------------------------
Трубы 40,0 - - ТК d-ПНД(ПВД)
50,0 -
90,0 -
110,0 -
-------------------------------------------------------------------------------------
Патрубки 50,0 - КС П dКхdС-ПНД(ПВД)
90,0 -
110,0 -
--------------------------------------------------------------------------
50,0 - Кс П dКхdс-ПНД(ПВД)
90,0 -
110,0 -
--------------------------------------------------------------------------
40,0 - Рс П dРхdс-ПНД(ПВД)
50,0 -
90,0 -
110,0 -
--------------------------------------------------------------------------
40,0 - СР П dСхdР-ПНД(ПВД)
50,0 -
90,0 -
110,0 -
-------------------------------------------------------------------------------------
Патрубки 50,0 - Кк ПК dКхdк-ПНД(ПВД)
компенса- 90,0 -
ционные 110,0 -
--------------------------------------------------------------------------
50,0 - Кс ПК dКхdс-ПНД(ПВД)
90,0 -
110,0 -
--------------------------------------------------------------------------
50,0 - КС ПК dКхdС-ПНД(ПВД)
90,0 -
110,0 -
-------------------------------------------------------------------------------------
Патрубки 90,0 50,0 кК ПП dкхd К-ПНД(ПВД)
переходные 110,0 50,0 1
110,0 90,0
--------------------------------------------------------------------------
90,0 50,0 сК ПП dсхd К-ПНД(ПВД)
110,0 50,0 1
110,0 90,0
--------------------------------------------------------------------------
50,0 40,0 сС ПП dсхd С-ПНД(ПВД)
90,0 50,0 1
110,0 50,0
110,0 90,0
--------------------------------------------------------------------------
50,0 40,0 сР ПП dсхd Р-ПНД(ПВД)
90,0 50,0 1
110,0 50,0
110,0 90,0
-------------------------------------------------------------------------------------
Патрубки 50,0 - Ук ППр Ухdк-ПНД(ПВД)
приборные 90,0 -
110,0 -
--------------------------------------------------------------------------
50,0 - УС ППр УхdС-ПНД(ПВД)
90,0 -
110,0 -
-------------------------------------------------------------------------------------
Отводы 90,0 - Ук ОПр Ухdк-ПНД(ПВД)
приборные 110,0 -
--------------------------------------------------------------------------
90,0 - УС ОПр УхdС-ПНД(ПВД)
110,0 -
-------------------------------------------------------------------------------------

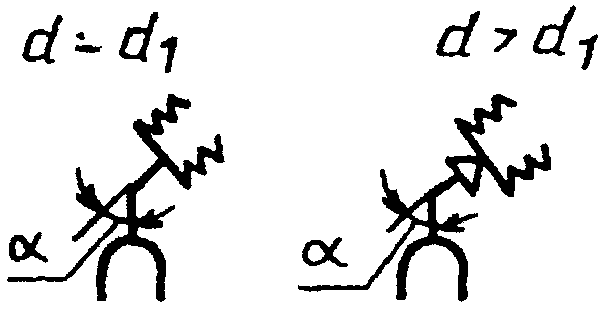

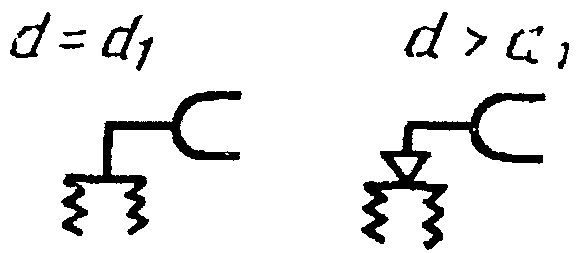

Отводы 50,0 50,0 Кк О
dКхd к-ПНД(ПВД)
90,0 90,0 1
110,0 110,0
= 30°;
= 45°
---------------------------------------------------------
О dКхd к-ПНД(ПВД)
1
--------------------------------------------------------------------------
50,0 40,0 СК О
d СхdК-ПНД(ПВД)
50,0 50,0 1
90,0 90,0
= 30°;
= 45°
110,0 110,0
---------------------------------------------------------
О d СхdК-ПНД(ПВД)
1
--------------------------------------------------------------------------

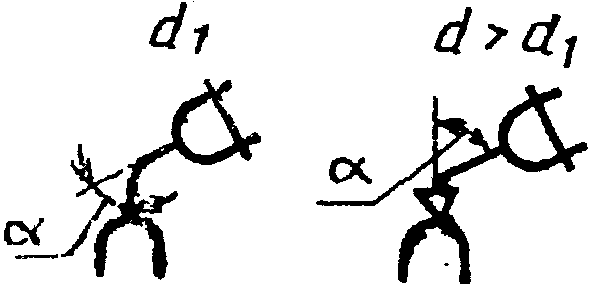

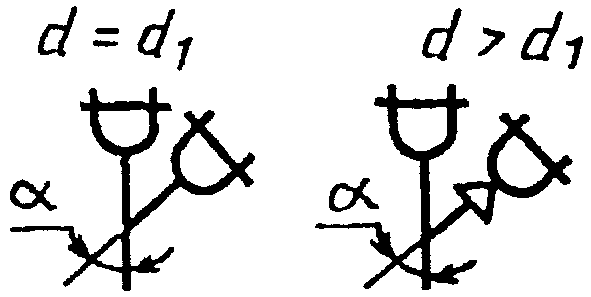

40,0 40,0 СС О
dСхd С-ПНД(ПВД)
50,0 50,0 1
90,0 90,0
= 30°;
= 45°
110,0 110,0
---------------------------------------------------------
О dСхd С - ПНД(ПВД)
1
--------------------------------------------------------------------------
50,0 40,0 СР О
dСхd Р-ПНД(ПВД)
50,0 50,0 1
90,0 90,0
= 30°;
= 45°
110,0 110,0
---------------------------------------------------------
О dСхd Р-ПНД(ПВД)
1
-------------------------------------------------------------------------------------

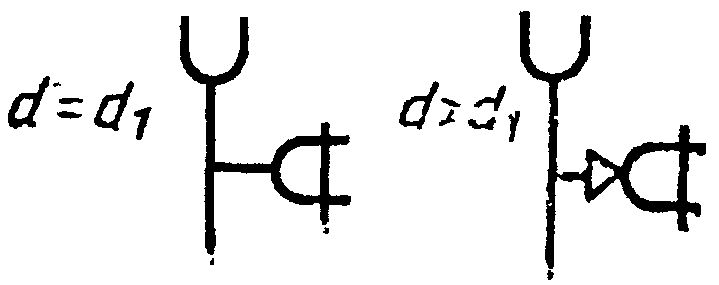

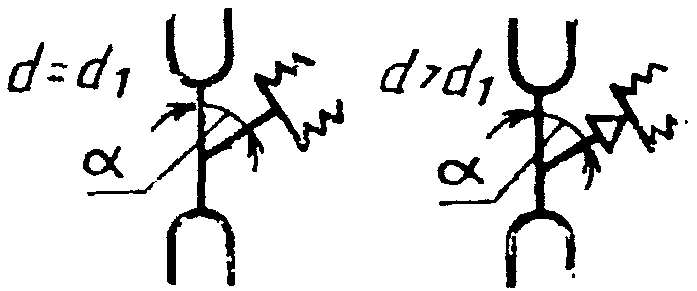

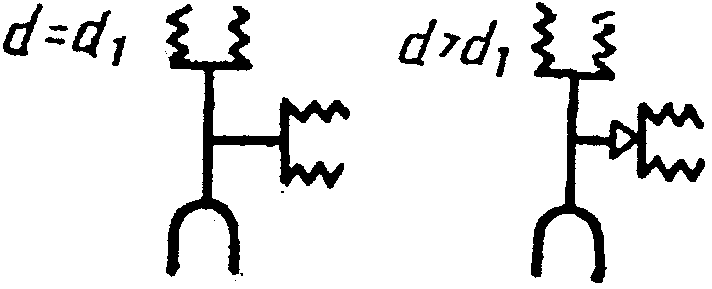

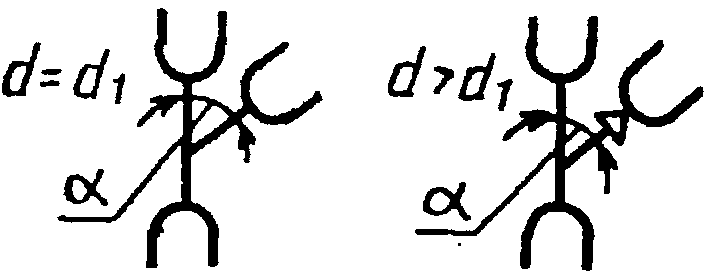

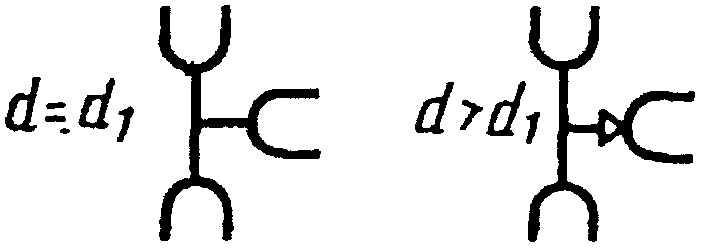

Тройники 50,0 50,0 КкК Т
dКхdкхd К-ПНД(ПВД)
90,0 50,0 1
90,0 90,0
= 45°;
= 60°
110,0 50,0 (для разм. 110 х 110)
110,0 110,0
---------------------------------------------------------
Т dКхdкхd К-ПНД(ПВД)
1
--------------------------------------------------------------------------

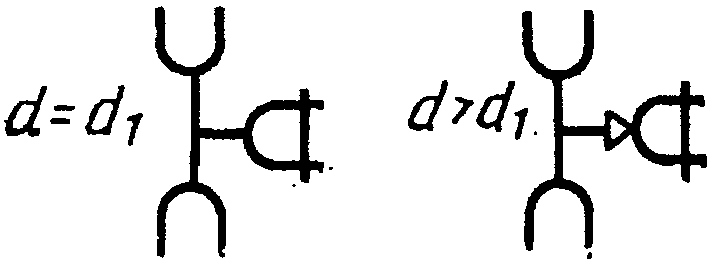

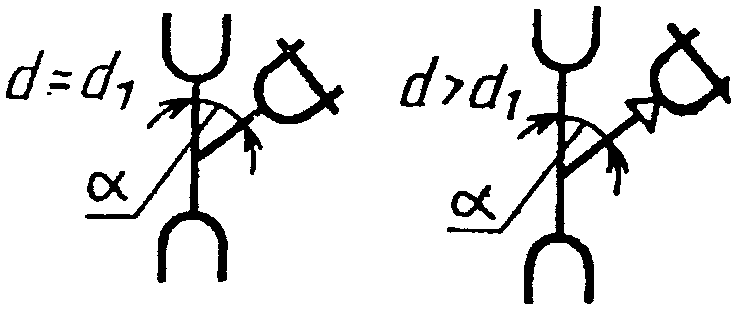

50,0 50,0 КСК Т
dКхdСхd К-ПНД(ПВД)
90,0 50,0 1
90,0 90,0
= 45°;
= 60°
110,0 50,0 (для разм. 110 Х 110)
110,0 110,0
---------------------------------------------------------
Т dКхdСхd К-ПНД(ПВД)
1
--------------------------------------------------------------------------
50,0 50,0 ССК Т
dСхdСхd К-ПНД(ПВД)
90,0 50,0 1
90,0 90,0
= 45°;
= 60°
110,0 50,0 (для разм. 110 х 110)
110,0 110,0
---------------------------------------------------------
Т dСхdСхd К-ПНД(ПВД)
1
--------------------------------------------------------------------------

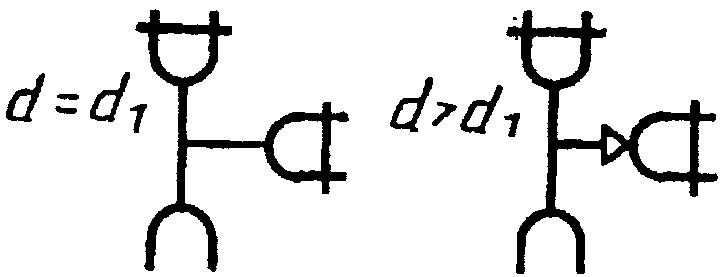

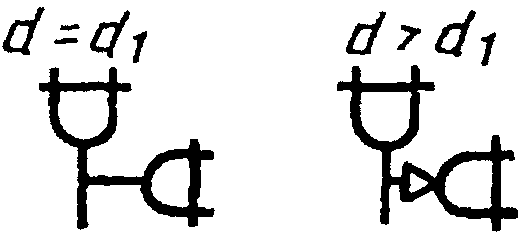

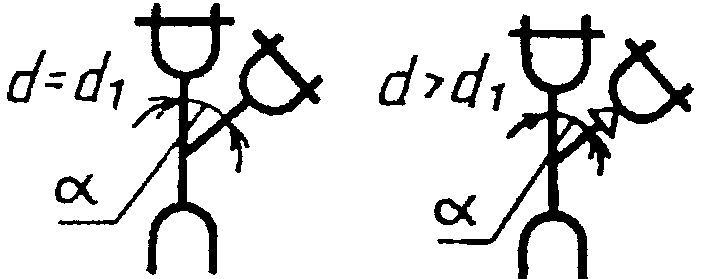

50,0 40,0 ССС Т
dСхdСхd С-ПНД(ПВД)
50,0 50,0 1
90,0 50,0
= 45°;
= 60°
90,0 90,0 (для разм. 110 х 110)
110,0 50,0
110,0 110,0
---------------------------------------------------------
Т dСхdСхd С-ПНД(ПВД)
1
--------------------------------------------------------------------------

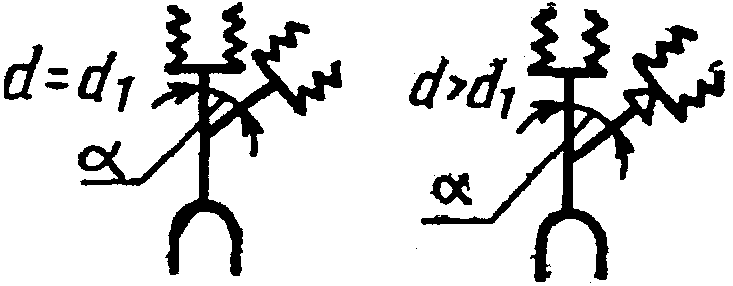

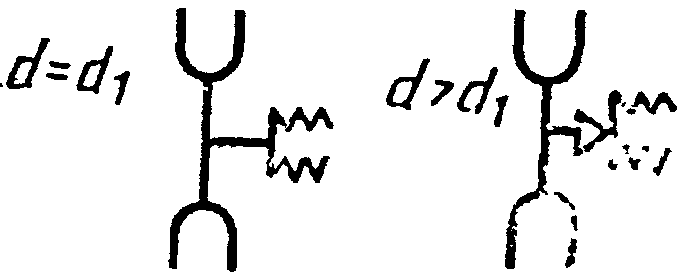

50,0 40,0 РСР Т
dРxdСхd Р-ПНД(ПВД)
50,0 50,0 1
90,0 50,0
= 45°;
= 60°
90,0 90,0 (для разм. 110 х 110)
110,0 50,0
110,0 110,0
---------------------------------------------------------
Т dРxdСxd Р-ПНД(ПВД)
1
--------------------------------------------------------------------------
50,0 40,0 ССР Т
dСхdСхd Р-ПНД(ПВД)
50,0 50,0 1
90,0 50,0
= 45°;
= 60°
90,0 90,0 (для разм. 110 х 110)
110,0 50,0
110,0 110,0
---------------------------------------------------------
Т dСхdСхd Р-ПНД(ПВД)
1
--------------------------------------------------------------------------
50,0 50,0 СкК Т
dСхdкхd К-ПНД(ПВД)
90,0 50,0 1
90,0 90,0
= 45°;
= 60°
110,0 50,0 (для разм. 110 х 110)
110,0 110,0
---------------------------------------------------------
Т dСхdкхd К-ПНД(ПВД)
1
--------------------------------------------------------------------------
50,0 50,0 КудкК Т dКу
хdкхd К-ПНД(ПВД)
90,0 90,0 1
110,0 110,0
--------------------------------------------------------------------------
90,0 50,0 КкудК Т dКхdку
хd К-ПНД(ПВД)
110,0 50,0 1
-------------------------------------------------------------------------------------

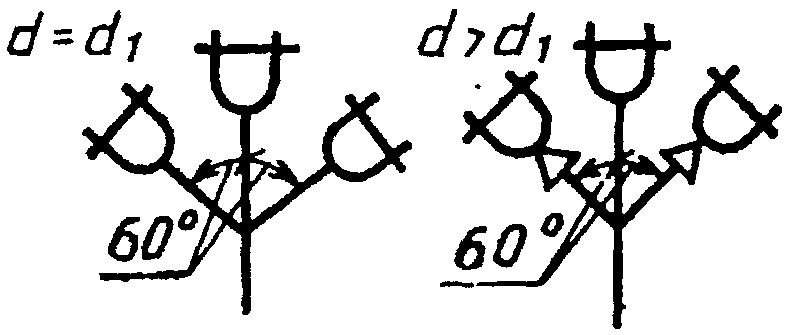

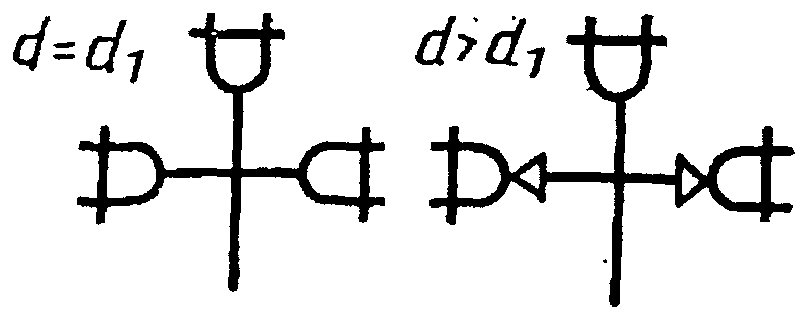

Кресто- 110,0 50,0 КкКК К 60°dКхdкхd Кхd К-ПНД(ПВД)
вины 110,0 110,0 1 1
---------------------------------------------------------
К dКхdкхd Кхd К-ПНД(ПВД)
1 1
--------------------------------------------------------------------------

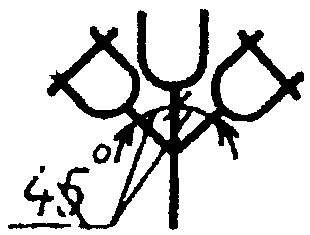

50,0 50,0 СкКК К 45°dСхdкхd Кхd К-ПНД(ПВД)
1 1
---------------------------------------------------------
К dСхdкхd Кхd К-ПНД(ПВД)
1 1
----------- ------------------------------
110,0 110,0 К dСхdкхd Кхd К-ПНД(ПВД)
1 1
--------------------------------------------------------------------------
90,0 90,0 СССС К 45°dСхdСхd Схd С-ПНД(ПВД)
1 1
---------------------------------------------------------
К dСхdСхd Схd С-ПНД(ПВД)
1 1
----------- ------------------------------
110,0 110,0 К dСхdСхd Схd С-ПНД(ПВД)
1 1
--------------------------------------------------------------------------

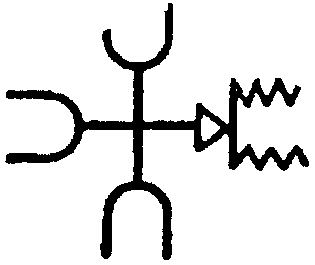

110,0 50,0 СССР К dСхdСхdСхd Р-ПНД(ПВД)
1
--------------------------------------------------------------------------
110,0 50,0 СССК К dСхdСхdСхd К-ПНД(ПВД)
1
-------------------------------------------------------------------------------------

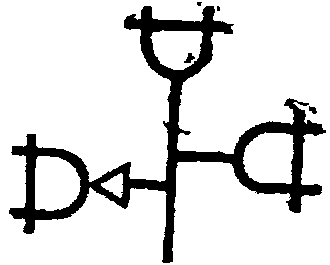

Кресто- 110,0 50,0 КкКК Ксм dКхdкхdКхd К-ПНД(ПВД)
вины со 1
смещенными
осями
отводов
--------------------------------------------------------------------------
110,0 50,0 СкКК Ксм dСхdкхdКхd К-ПНД(ПВД)
1
-------------------------------------------------------------------------------------

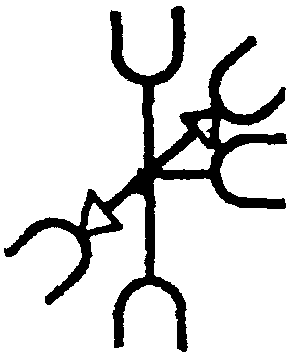

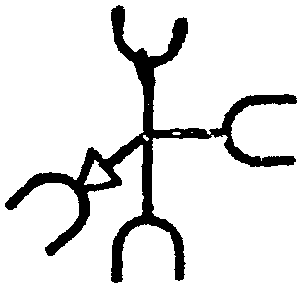

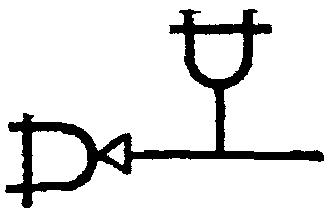

Тройники 90,0 50,0 КкКс Тун dКхdкхdКхd с-Пр-ПНД(ПВД)
универ- 110,0 50,0 1
сальные
---------------------------------------------------------
Тун dКхdкхdКхd с-Л-ПНД(ПВД)
1
--------------------------------------------------------------------------
90,0 50,0 КкКсс Тун dКхdкхdКхd схd с-ПНД(ПВД)
110,0 50,0 1 1
--------------------------------------------------------------------------
90,0 50,0 СССС Тун dСхdСхdСхd С-Пр-ПНД(ПВД)
110,0 50,0 1
---------------------------------------------------------
Тун dСхdСхdСхd с-Л-ПНД(ПВД)
1
--------------------------------------------------------------------------
90,0 50,0 ССССС Тун dСхdСхdСхd Схd С-ПНД(ПВД)
110,0 50,0 1 1
-------------------------------------------------------------------------------------
Муфты 50,0 - КК М dКхdК-ПНД(ПВД)
90,0 -
110,0 -
--------------------------------------------------------------------------
50,0 40,0 СС М dСхdС-ПНД(ПВД)
50,0 -
90,0 -
110,0 -
---------------------------------------------------------
М dСхd С-ПНД(ПВД)
1
-------------------------------------------------------------------------------------
Ревизии 50,0 - К Р dК-ПНД(ПВД)
90,0 -
110,0 -
--------------------------------------------------------------------------
50,0 - С Р dС-ПНД(ПВД)
90,0 -
110,0 -
-------------------------------------------------------------------------------------
Заглушки 40,0 - - З d-ПНД(ПВД)
и крышки 50,0 -
90,0 -
110,0 -
--------------------------------------------------------------------------
40,0 - - К d-ПНД(ПВД)
50,0 -
90,0 -
110,0 -
-------------------------------------------------------------------------------------
Гайки 40,0 - - Г d-ПНД(ПВД)
накидные 50,0 -
90,0 -
110,0 -
3. Буквенные и графические обозначения соединения раструбов и гладких концов фасонных частей должны соответствовать указанным в табл. 2 (прописные буквы соответствуют раструбу, строчные - гладкому концу).
Таблица 2
---------------------------------------------T--------------------
Тип соединения раструбов и гладких концов ¦Условное обозначение
+--------T-----------
¦буквен- ¦графическое
¦ное ¦
---------------------------------------------+--------+-----------
С помощью резинового уплотнительного кольца Кк
(далее - уплотнительное кольцо)
Раструбно-стыковой сваркой нагретым инстру- Сс
ментом (далее - сварка)
С помощью накидной гайки с резиновой про- Рр
кладкой (далее - гайка)
С помощью резинового уплотнительного кольца Ук
для соединения с выпуском унитаза или чугун-
ного трапа
4. Условные проходы канализационных труб и фасонных частей зависят от номинальных наружных диаметров труб и гладких концов фасонных частей согласно табл. 3.
Таблица 3
мм
--------------------------------T---------------------------------
Номинальный наружный диаметр ¦ Условный проход
--------------------------------+---------------------------------
40,0 ¦ 40
50,0 ¦ 50
90,0 ¦ 85
110,0 ¦ 100
Примечание. Допускается до 01.01.91 по согласованию с потребителем изготовление труб и фасонных частей номинальным наружным диаметром 48,6 и 107,5 мм с предельными отклонениями от размеров, указанными для изделий диаметром 50 и 110 мм в ГОСТ 22689.2. Изготовление новой литьевой оснастки для них не допускается.
